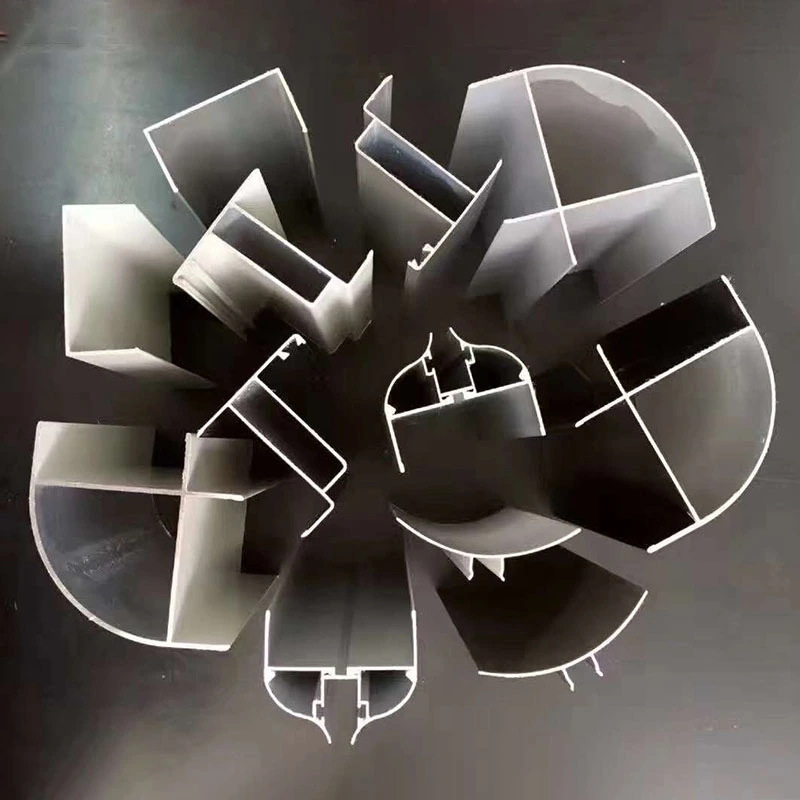

ملحقات ألومنيوم غرف الأبحاث، والمعروفة أيضًا باسم مقاطع ألومنيوم غرف الأبحاث، هي مكونات متخصصة مصممة لأنظمة تغليف البيئة الخاضعة للرقابة.سينبو لمواد البناءتوفر هذه الملفات التعريفية كجزء من لوحة غرف الأبحاث ومجموعة الملحقات، مع التركيز على دقة الأبعاد ونظافة السطح والتوافق المعياري.
يتم تصنيع المقاطع من سبائك الألومنيوم والمغنيسيوم والسيليكون 6063-T5 باستخدام البثق بدرجة حرارة عالية. تشتمل التشطيبات السطحية على الأنودة، والطلاء الكهربي، وطلاء المسحوق، ويتم اختيار كل منها لمقاومة التآكل ولمسة نهائية ناعمة لا تولد الغبار. يبلغ طول الملف القياسي 6 أمتار للقطعة الواحدة، مع توفر مواصفات قطع مخصصة وغير قياسية.
من الناحية الوظيفية، تغطي سلسلة المنتجات أربع فئات رئيسية: ملفات تعريف توصيل الإطار (ملفات تعريف I، ملفات تعريف H، ملفات تعريف T)، ملفات تعريف الختم والتشطيب (قنوات U، ملفات تعريف الزاوية، ملفات تعريف نصف قطرها الداخلية والخارجية)، ملفات تعريف الأبواب والنوافذ (إطارات الأبواب، مقاطع أوراق الباب، إطارات النوافذ)، ومقاطع تعليق السقف (عارضة FFU، وعوارض تعليق على شكل حرف T، وعوارض تعليق "زجاج النبيذ").
المادة الأساسية هي سبائك الألومنيوم 6063-T5، والتي توفر توازنًا جيدًا بين القوة والمتانة ومقاومة التآكل. تتراوح قوة الشد من 150 إلى 350 ميجا باسكال. تنتج الأنودة سطحًا صلبًا ومقاومًا للتآكل وسهل التنظيف ولا يتساقط أي جزيئات. يوفر طلاء المسحوق لمسة نهائية متينة متوفرة في مجموعة واسعة من الألوان، بينما يوفر الطلاء الكهربي تغطية موحدة حتى في الأشكال المعقدة.
تم تصميم جميع المعالجات السطحية لتلبية متطلبات غرف الأبحاث من أجل توليد جزيئات منخفضة ومقاومة المطهرات الشائعة. سبائك الألومنيوم نفسها غير سامة وعديمة الرائحة ومقاومة للرطوبة ونمو العفن، وهو ما تم إثباته من خلال الاستخدام طويل الأمد في غرف الأبحاث الخاصة بصناعة الإلكترونيات والأدوية والأغذية.
تم تجميع الجدول التالي من معايير الصناعة وبيانات منتجات الموردين، ويسرد المواصفات التمثيلية لفئات الملفات الشخصية الشائعة.
| فئة | المواصفات / النماذج التمثيلية | وصف |
|---|---|---|
| درجة المواد الأساسية | 6063-T5 سبائك الألومنيوم | سبائك المغنيسيوم سي؛ قوة عالية، وصلابة جيدة، ومقاومة للتآكل |
| قناة الألومنيوم | قناة مسلسل 50 / 75 / 100 | الارتفاعات: 36.5 / 25 / 45 / 40 ملم؛ السُمك: 0.8-1.5 ملم |
| زاوية الألومنيوم | 25×25 / 35×35 / 40×40 / 50×50 ملم | الزوايا الداخلية والخارجية. المواصفات المختلفة المتاحة |
| الألومنيوم نصف القطر الداخلي | ر50 / ر75 / ر100 | مواصفات نصف القطر؛ مقترنة بقاعدة بلاستيكية PVC |
| آي بيم ألومنيوم | 50 / 75 / 100 سلسلة I-Beam | تستخدم لتوصيل إطارات لوحة غرف الأبحاث (العارضة) |
| إطار النافذة من الألومنيوم | إطار نافذة سلسلة 50/75 | لتأمين إطارات النوافذ الزجاجية |
| FFU عارضة | 50 / 75 / 100 سلسلة | سبائك الألومنيوم على شكل حرف T؛ المستخدمة في أنظمة تعليق السقف |
| المعالجة السطحية | أنودة / مسحوق الطلاء / الكهربائي | ألوان قابلة للتخصيص؛ مقاومة للتآكل، غير توليد الغبار |
| طول | 6 متر لكل قطعة | يدعم التخصيص المقطوع وغير القياسي |
| المعيار التنفيذي | جيجابايت/ت 23932-2009 | إن تحمل الأبعاد والتركيب الكيميائي والخواص الميكانيكية يتوافق مع المعايير الوطنية |
تم تصميم ملحقات الألومنيوم في غرف الأبحاث حول مفهوم معياري، بمواصفات عالمية مثل سلسلة 40، 50، و75. تتبع عروض فتحات التوصيل والمباعدة بين الفتحات الأبعاد القياسية الصناعية، وعادةً ما يتم التحكم في تفاوتات عرض الفتحة في حدود ±0.2 مم. وهذا يضمن التجميع السريع والمحكم بين المكونات المختلفة. يتضمن التحقق من تجميع المصنع فحوصات للتأكد من إحكام التوصيلات، وتنسيق الأبعاد، وتوافق هياكل الختم، بحيث لا تتداخل التشكيلات الجانبية أو تخطئ في المحاذاة بعد التثبيت.
في البيئات ذات متطلبات النظافة الصارمة، مثل غرف الأبحاث الخاصة بأشباه الموصلات وورش عمل GMP الصيدلانية، يتم تشطيب الوصلات من الجدار إلى الجدار ومن الجدار إلى السقف بطبقة من سبائك الألومنيوم بنصف قطر 50 مم (R50). يزيل الشكل المنحني زوايا 90 درجة، مما يقلل من تراكم الغبار ويسهل عملية التنظيف والتطهير. كما يقلل الانتقال السلس من اضطراب تدفق الهواء، مما يساعد في الحفاظ على تدفق الهواء الصفحي أحادي الاتجاه في المناطق الحرجة. يتم تثبيت مكونات الزوايا على ألواح الجدران باستخدام المسامير العمياء، مما يسمح بالتركيب السريع دون التلوث بالجسيمات المرتبطة باللحام.
يعد إطار الشبكة FFU (وحدة تصفية المروحة) بمثابة الدعم الهيكلي الأساسي لنظام سقف غرف الأبحاث. إنها تستخدم مقاطع ألومنيوم عالية القوة على شكل حرف T مجمعة مع موصلات قياسية (ثنائية الاتجاه، ثلاثية الاتجاه، رباعية الاتجاه، وما إلى ذلك). تحافظ سبيكة 6063-T5 على خفة النظام وقوته، ويتضمن المقطع العرضي للملف قنوات مخصصة لتوجيه المرافق. الموصلات مجلفنة لمقاومة التآكل. وحدات الشبكة القياسية لديها فتحة داخلية تبلغ 1180×580 مم، والتي تتوافق مع متطلبات تركيب FFU.
يتضمن نظام التعليق هامش أمان بنسبة 30% لقدرة التحمل. يتم الحفاظ على تباعد الشماعات في حدود 1200 مم، ويتم الاحتفاظ بتسوية الإطار بتسامح أقل من 1 مم لكل متر. بالمقارنة مع الإطارات الملحومة التقليدية، فإن هذا النهج المجمع مسبقًا يقلل من وقت البناء بنسبة تزيد عن 30% ويحسن كفاءة الصيانة اللاحقة بنسبة 50%.
بعد الطلاء بأكسيد الألومنيوم أو مسحوق الطلاء، تصبح أسطح هذه المقاطع ناعمة وخالية من النتوءات ومقاومة لالتصاق الغبار. تسمح الأخاديد المُصممة مسبقًا بتركيب مكونات غير معدنية مثل شرائط الغلق، والأغطية البلاستيكية، وواقيات الزوايا البلاستيكية، مما يعزز مقاومة الغبار وإحكام الهواء. إن مادة سبائك الألومنيوم نفسها غير سامة، وعديمة الرائحة، ومقاومة للتآكل، ومقاومة للرطوبة، مع أداء مثبت طويل الأمد في بيئات غرف الأبحاث عبر العديد من الصناعات.
1. خصائص المواد الموثوقة.توفر سبائك الألومنيوم 6063-T5 نسيجًا موحدًا وقوة شد تبلغ 150-350 ميجا باسكال. عمر خدمة التصميم لا يقل عن 15 عامًا في ظل ظروف غرف الأبحاث العادية.
2. التفاوتات الدقيقة للتجميع الضيق.يتم الحفاظ على التسامح مع عرض الفتحة في حدود ± 0.2 مم. يضمن التصميم المعياري والواجهات الموحدة توافقًا محكمًا مع المواد التكميلية مثل ألواح غرف الأبحاث وشرائط الختم.
3. سطح أملس وغير متولد للغبار.تنتج المعالجات السطحية بما في ذلك الأكسدة والرحلان الكهربائي وطلاء المسحوق لمسة نهائية ناعمة وغير مسامية ومقاومة للتآكل وسهلة التنظيف. وهذا يلبي متطلبات غرف الأبحاث لإطلاق الجسيمات المنخفضة.
4. مجموعة المنتجات الشاملة.تتضمن السلسلة ملفات تعريف القنوات، وملفات تعريف الزوايا، وملفات تعريف الزوايا نصف القطرية، وإطارات الأبواب والنوافذ، وأنظمة شبكة FFU. يمكن إنتاج أبعاد مخصصة وأشكال خاصة عند الطلب.
5. تجميع الوحدات وقابلية إعادة الاستخدام.يتم تجميع المقاطع باستخدام الوصلات والمسامير، مما يلغي الحاجة إلى اللحام. يتيح ذلك التثبيت السريع والتفكيك وإعادة الاستخدام عندما تكون تغييرات التخطيط مطلوبة.
لتوصيلات لوحة الحائط:يتم استخدام ملفات تعريف I-beam وH-beam كموصلات وسيطة بين اللوحات. تأكد من أن عرض فتحة ملف التعريف يتطابق مع سمك حافة اللوحة قبل التثبيت. قم بربط السحابات بشكل موحد لتجنب الفجوات.
لتشطيب الزاوية:استخدم ملفات نصف قطرها R50 أو أكبر عند الوصلات من الجدار إلى الجدار ومن الجدار إلى السقف للتخلص من مصائد الغبار. يوصى باستخدام المسامير العمياء فوق البراغي للحصول على مظهر أنظف وتقليل تلوث الجسيمات.
للأسقف الشبكية FFU:تأكد من أن مسافة التعليق لا تتجاوز 1200 ملم وأن الإطار مستوي في حدود 1 ملم لكل متر. تعد فتحة الشبكة التي تبلغ 1180 × 580 مم قياسية لوحدات FFU، ولكن يمكن استيعاب الأحجام المخصصة.
لإطارات الأبواب والنوافذ:حدد الملفات الشخصية التي تطابق سمك لوحة غرف الأبحاث. تأكد من أن أخدود الختم متوافق مع الحشية أو المادة المانعة للتسرب المقصودة. بعد التثبيت، تأكد من أن الباب أو النافذة تعمل بسلاسة دون ربط.
1.غرف الأبحاث الخاصة بالإلكترونيات وأشباه الموصلات: التوصيل والتثبيت لألواح الجدران والأسقف، بالإضافة إلى أنظمة السقف الشبكي FFU.
2.مرافق GMP الصيدلانية الحيوية: مقاطع زاوية نصف قطرها R50 لإغلاق الزوايا الداخلية والخارجية، والقضاء على المناطق الميتة التي يحبس فيها الغبار.
3.غرف العمليات بالمستشفيات وأجنحة العناية المركزة: تركيب إطارات الأبواب والنوافذ، وتطبيقات الغلق المحكم.
4.غرف الأبحاث الخاصة بتجهيز الأغذية: توصيلات لوحات غرف الأبحاث، وإغلاق القنوات الأرضية، وتركيب شبكة السقف.
5.المناطق النظيفة في المختبر: تجميع الإطار، وتكامل خط المرافق، والختم.
بالنسبة لمرافق GMP الصيدلانية، يتم استخدام التشطيبات المؤكسدة أو المطلية بالمسحوق بشكل شائع لأنها غير مسامية، وسهلة التنظيف، ومقاومة للمطهرات الشائعة. يمكن تحديد الطلاء الكهربي للمقاطع ذات الأشكال المعقدة حيث تكون التغطية الموحدة ضرورية.
عادةً ما يتم تأمين ملفات تعريف الزوايا المشعة باستخدام المسامير العمياء. توفر هذه الطريقة اتصالاً آمنًا مع تجنب الحرارة والأبخرة والتلوث بالجسيمات المرتبطة باللحام. يتم تثبيت المسامير من الداخل، مما يترك سطحًا خارجيًا أملسًا سهل التنظيف.
نعم. الطول القياسي هو 6 أمتار، ولكن يمكن قطع المقاطع إلى أطوال محددة في المصنع. يمكن أيضًا إنتاج المقاطع العرضية غير القياسية باستخدام قوالب البثق المخصصة، مع مراعاة الحد الأدنى لكميات الطلب واعتبارات المهلة الزمنية.
يقوم معظم مصنعي لوحات غرف الأبحاث بتصميم لوحاتهم لتتناسب مع عرض فتحات التشكيل الجانبي المتوافقة مع معايير الصناعة. قبل الطلب، تأكد من توافق سمك حافة اللوحة وعرض فتحة الملف الشخصي. يمكن لفريقنا الفني تقديم رسومات وعينات الأبعاد للتحقق منها.
تم تصميم نظام شبكة FFU بهامش أمان بنسبة 30% يتجاوز الحمل المتوقع، والذي يشمل وزن وحدات FFU وألواح السقف وأية أحمال خدمة. يتم الحفاظ على مسافة الشماعات في حدود 1200 ملم لتوزيع الأحمال بالتساوي. لإجراء حسابات حمل محددة، يرجى تقديم تكوين الوزن والسقف FFU إلى فريقنا الهندسي.
