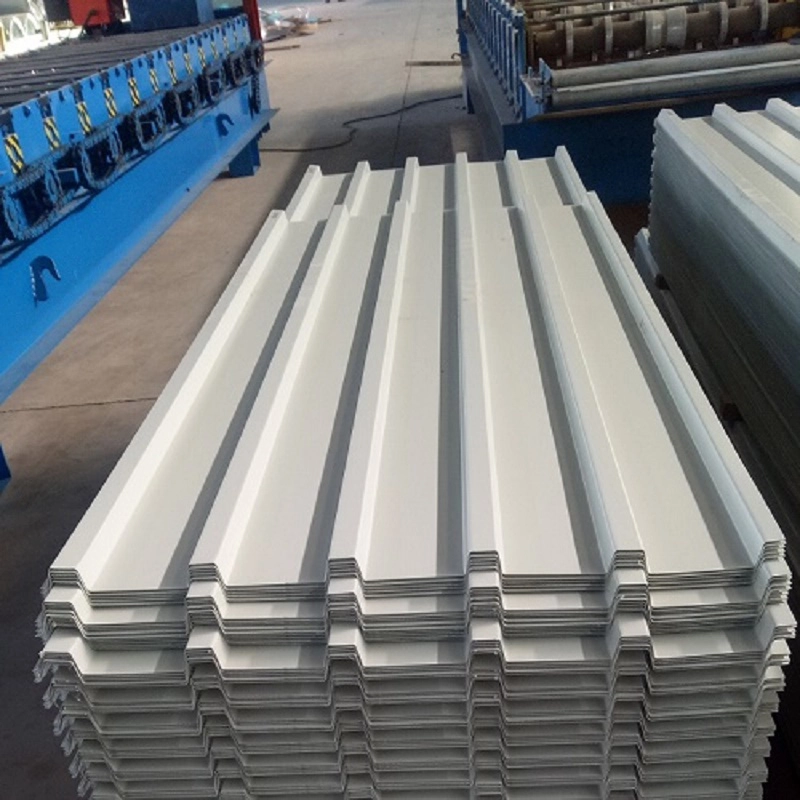

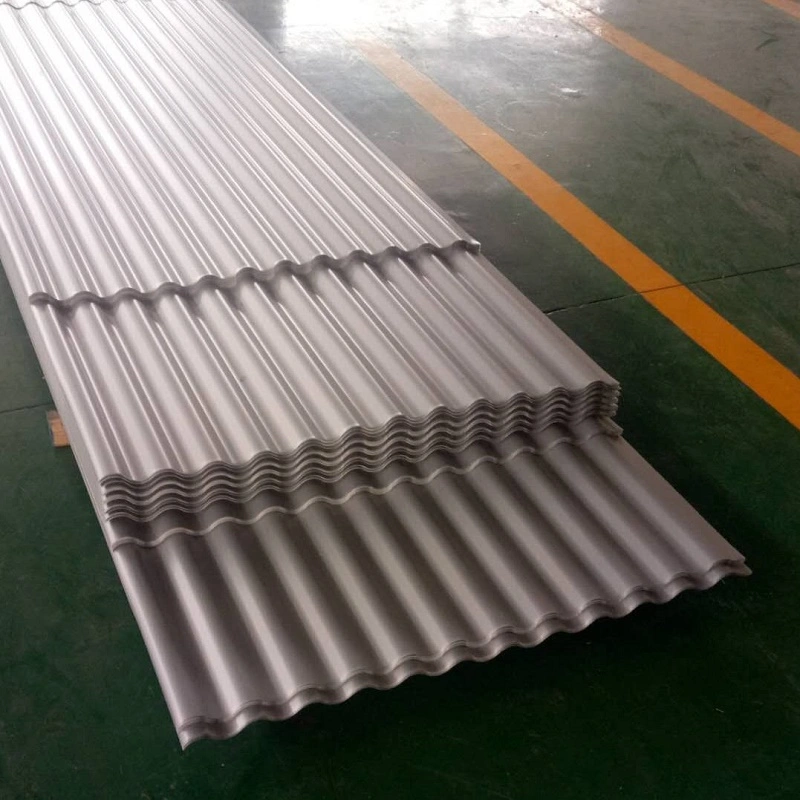

الصفائح الفولاذية المقطعة عبارة عن ألواح مشكلة على البارد يتم إنتاجها عن طريق شريط فولاذي مطلي أو مطلي باللف إلى مقاطع عرضية على شكل موجة.Sإنبو لمواد البناءتوفر هذه الألواح لتطبيقات الأسطح والجدران والأرضيات في المباني ذات الهياكل الفولاذية، مع التركيز على دقة الأبعاد وأداء الطلاء وعمر الخدمة طويل الأمد.
يتم اختيار الركيزة الأساسية وفقًا لبيئة التطبيق والمتانة المطلوبة. تشمل الخيارات الشائعة الفولاذ المجلفن بالغمس الساخن، والفولاذ المطلي بسبائك الألومنيوم والزنك، والفولاذ المطلي بالألوان، والفولاذ المقاوم للصدأ، وسبائك الألومنيوم. بالنسبة لمعظم التطبيقات المعمارية، يوفر الفولاذ المجلفن أو المطلي بالألمنيوم والزنك أفضل توازن بين التكلفة ومقاومة التآكل. يتراوح سمك الصفائح عادة من 0.25 ملم إلى 2.3 ملم، مع 0.4 ملم إلى 1.6 ملم الأكثر شيوعًا في تشييد المباني.
يحدد نظام الطلاء مدى مقاومة الورقة للتآكل الجوي والحفاظ على مظهرها بمرور الوقت. تتوفر عدة أنواع من الطلاء:
طلاء مجلفن بالغمس الساخن:تتراوح أوزان طلاء الزنك من Z100 إلى Z450. توفر الطلاءات الأثقل عمر خدمة أطول في البيئات المسببة للتآكل. Z275 هي مواصفات شائعة لتطبيقات البناء العامة.
طلاء سبائك الألومنيوم والزنك:AZ150 هي المواصفات القياسية للتسقيف. يحتوي الطلاء على ما يقرب من 55% من الألومنيوم، و43.5% من الزنك، و1.5% من السيليكون، مما يوفر مقاومة للتآكل ثلاث إلى خمس مرات مقارنة بطبقة الزنك المماثلة. وهذا يجعلها مناسبة للبيئات الساحلية والصناعية.
طلاءات اللون:يتم تطبيق طلاءات البوليستر (PE)، والبوليستر عالي المتانة (HDP)، وفلوريد البولي فينيلدين (PVDF) على الطلاء المعدني لأغراض جمالية ووقائية إضافية. يوفر PVDF أفضل مقاومة للأشعة فوق البنفسجية واحتفاظ بالألوان بين الثلاثة.
يتم تجميع الصفائح الفولاذية حسب ارتفاع الموجة، مما يؤثر بشكل مباشر على صلابة الانثناء والقدرة على الامتداد:
صفائح منخفضة الموجة (ارتفاع الموجة أقل من 30 مم):تتميز هذه الألواح بصلابة انثناء أقل وتستخدم بشكل أساسي ككسوة للجدران. فهي خفيفة الوزن واقتصادية للتطبيقات الرأسية حيث تكون متطلبات الامتداد معتدلة.
صفائح متوسطة الموجة (ارتفاع الموجة 30-70 ملم):توفر هذه التوازن بين الصلابة وكفاءة المواد، مما يجعلها مناسبة لتطبيقات السقف والجدران. تستخدم العديد من أسطح المباني الصناعية مقاطع جانبية متوسطة الموجة.
صفائح عالية الموج (ارتفاع الموج 70 ملم فما فوق):توفر هذه أعلى صلابة للانحناء وهي مخصصة لأنظمة السقف ذات الامتدادات الأطول أو متطلبات التحميل الأعلى. وهي تستخدم عادة في المباني العامة واسعة النطاق.
يستخدم نظام تعيين اللوحة التنسيق YX[ارتفاع الموجة]-[تباعد الموجة]-[عرض التغطية الفعالة]. على سبيل المثال، يشير YX15-380-760 إلى ارتفاع موجة يبلغ 15 مم، وتباعد الأمواج بمقدار 380 مم، وعرض التغطية الفعال 760 مم. يتم تحديد سمك الورقة بشكل منفصل.
| المعلمة | النطاق / الخيارات | ملحوظات |
|---|---|---|
| الركيزة الأساسية | الفولاذ المجلفن بالغمس الساخن، الفولاذ المطلي بسبائك الزنك، الفولاذ المطلي بالألوان، الفولاذ المقاوم للصدأ، سبائك الألومنيوم | مختارة حسب البيئة والتطبيق |
| سمك الورقة | 0.25-2.3 ملم | 0.4-1.6 ملم شائع للبناء |
| ارتفاع الموجة | 10-200 ملم | أنواع الموجات المنخفضة والمتوسطة والعالية |
| عرض الورقة الأساسية | 600-1270 ملم | يعتمد على الملف الشخصي |
| طلاء الزنك | Z100، Z150، Z275، Z450 | تراجع الساخنة المجلفن |
| طلاء الزنك | AZ100، AZ150، AZ200 | سبائك الألومنيوم والزنك المغلفة |
| قوة العائد | 235-550 ميجا باسكال | يعتمد على درجة الركيزة |
| المعيار المطبق | جيجابايت/ت 12755-2008 | صفائح فولاذية ملفوفة للبناء |
نماذج اللوحات المشتركة حسب التطبيق:
ألواح السقف:YX51-380-760، YX75-200-600، YX76-380-760، YX130-300-600
لوحات الحائط:YX10-100-840، YX25-205-820، YX28-205-820، YX38-333-1000
ملامح التزيين الكلمة:YX75-200-600، YX76-344-688، YX76-305-915، YX65-185-555 (نوع مغلق)
يعتمد الأداء الهيكلي للصفائح الفولاذية على ارتفاع الموجة، وسمك الصفائح، ودرجة الركيزة. توفر ملفات تعريف الموجة الأعلى لحظة أكبر من القصور الذاتي ويمكن أن تمتد بشكل أكبر بين الدعامات. بالنسبة لتطبيقات السقف، الحد الأدنى الموصى به لسمك الورقة هو 0.6 مم. يجب أن تكون ألواح الجدران بسمك 0.5 مم على الأقل، ويجب أن لا يقل سمك ألواح الأرضيات المستخدمة في الألواح المركبة عن 0.8 مم.
عندما يتجاوز سمك الورقة 1.2 مم، يصبح التشكيل أكثر صعوبة، وقد لا يخترق اللحام المساميري من خلال السطح بشكل موثوق كلاً من الورقة والعارضة الداعمة. لهذا السبب، عادةً ما يقتصر سمك الورقة العملي على 1.5 مم أو أقل للألواح الجانبية.
يمكن للألواح الجانبية أن تساهم في الاستقرار الجانبي الشامل للمبنى الفولاذي من خلال عمل الحجاب الحاجز. وهذا يتطلب التثبيت المناسب على طول جميع حواف الورقة وعند الدعامات المتوسطة. يجب تحديد نمط التثبيت في رسومات المشروع.
لتطبيقات السقف:حدد ملفًا تعريفيًا بارتفاع موجة وسماكة كافية للورقة للنطاق المطلوب وأحمال التصميم. يوصى باستخدام الركيزة المطلية بالألمنيوم والزنك (AZ150) في البيئات الساحلية والصناعية. يجب أن تكون جميع اللفات النهائية والجانبية محكمة الغلق وفقًا لمنحدر السقف وكثافة هطول الأمطار المحلية.
لتطبيقات الجدار:عادة ما تكون ملفات تعريف الموجة المنخفضة كافية. يجب اختيار لون اللوحة وتشطيبها لتتناسب مع المظهر الجمالي العام للمبنى. بالنسبة للمباني الواقعة في المناطق شديدة الرياح، تحقق من نمط التثبيت مع الشركة المصنعة للوحة.
للتزيين الأرضيات:استخدم ملف تعريف مصمم خصيصًا لبناء الألواح المركبة. الحد الأدنى لسمك الورقة هو 0.8 ملم. تأكد من أن ملف التعريف متوافق مع قطر مسمار القص المحدد وإجراءات اللحام.
أثناء التثبيت:تعامل مع الأوراق بعناية لتجنب تلف الطلاء وتشوهه. استخدم معدات الرفع التي توزع الحمل بالتساوي. يجب حماية حواف القطع لمنع بدء التآكل. قم بإزالة النشارة المعدنية من سطح اللوحة بعد القطع والحفر.
يتم تركيب صفائح الفولاذ بشكل متكرر معألواح ساندويتش من الصوف الصخريفي بناء أنظمة المغلف. قد تكون الصفائح ذات الجلد الواحد بمثابة البطانة الداخلية لمجموعة الساندويتش، بينما توفر اللوحة المعزولة الحاجز الحراري. في أنظمة الأرضيات،التزيين الكلمةتعمل الملامح مع التسليح والخرسانة لتشكيل ألواح مركبة. الداعمةأنظمة ملحقات مواد البناء، بما في ذلك المدادات، والمثبتات، والوميض، والمواد المانعة للتسرب، يجب تحديدها لتتناسب مع ملف تعريف اللوحة وظروف المشروع. يمكن لفريقنا الهندسي تقديم رسومات تخطيطية منسقة لهذه الأنظمة المدمجة.
1.أسطح وجدران المصانع الصناعية التي تتطلب غلافًا خفيف الوزن واقتصاديًا.
2.تكسية المستودعات والمرافق اللوجستية، باستخدام مقاطع متوسطة الموجة للجدران والأسقف.
3.المباني العامة مثل محطات المطارات ومحطات السكك الحديدية والأماكن الرياضية، حيث يتم تحديد ملامح السقف طويلة المدى.
4.مباني ذات هيكل فولاذي حيث تساهم الصفائح الجانبية في الاستقرار الجانبي الشامل للإطار.
5.أنظمة الأرضيات في المباني ذات الإطارات الفولاذية، باستخدام الأسطح الجانبية كقوالب صب دائمة للألواح المركبة.
بالنسبة لألواح الجدران، الحد الأدنى للسمك هو 0.5 مم. يجب ألا يقل سمك ألواح السقف عن 0.6 مم. تتطلب مقاطع التزيين الأرضية المستخدمة في الألواح المركبة سمكًا لا يقل عن 0.8 مم. تنطبق هذه القيم على ركائز الفولاذ القياسية وقد تحتاج إلى زيادتها للتطبيقات ذات التحميل العالي أو طويلة المدى.
يوفر طلاء سبائك الألومنيوم والزنك (AZ150) مقاومة للتآكل ثلاث إلى خمس مرات مقارنة بطبقة الزنك المماثلة. يشكل مكون الألومنيوم طبقة حاجزة مستقرة، بينما يوفر مكون الزنك حماية مضحية عند الحواف المقطوعة. بالنسبة للبيئات الساحلية أو الصناعية، يوصى عمومًا بالفولاذ المطلي بطبقة من الألف إلى الياء. بالنسبة للتطبيقات الداخلية القياسية، يعتبر الفولاذ المجلفن مناسبًا.
يصبح من الصعب تشكيل سماكة الصفائح التي تزيد عن 1.2 مم إلى مقاطع معقدة. بالإضافة إلى ذلك، قد لا يخترق اللحام المساميري عبر السطح بشكل موثوق الصفائح التي يزيد سمكها عن 1.2 مم عند استخدامها في أنظمة الأرضيات المركبة. بالنسبة لمعظم تطبيقات الألواح الجانبية، يبلغ الحد الأعلى العملي 1.5 مم.
نعم. عندما يتم تثبيتها بشكل صحيح على طول جميع الحواف وعند الدعامات المتوسطة، يمكن للألواح الجانبية أن تنقل قوى القص داخل المستوى وتساهم في بناء الاستقرار. يجب تصميم نمط التثبيت لهذا الغرض، مع وجود مسافة كافية بين أدوات التثبيت ومسافة الحواف. تأكد من قدرة الحجاب الحاجز مع المهندس الإنشائي.
تكشف جميع القطع الميدانية عن الركيزة الفولاذية ويجب حمايتها بطبقة تهذيب أو طلاء غني بالزنك. قم بإزالة النشارة المعدنية وسوار الحفر على الفور، لأنها يمكن أن تصدأ وتلطخ سطح اللوحة. بالنسبة للفولاذ المطلي بالألمنيوم والزنك، لا تزال الحواف المقطوعة المكشوفة تستفيد من الحماية المضحية للطلاء المحيط، ولكن لا يزال يوصى بمعالجة اللمسات النهائية.
