تعد شبكة سقالة التسلق مكونًا رئيسيًا لنظام سقالات التسلق المرفق. هذا النظام هو نوع حديث من السقالات التي يتم تركيبها على السطح الخارجي للمبنى وربطها بالهيكل نفسه؛ إنها تستخدم معدات وآليات الرفع الخاصة بها للتسلق أو النزول طابقًا تلو الآخر. على عكس السقالات التقليدية، التي يجب تركيبها من الأرض إلى السطح، يتطلب تسلق السقالات ارتفاعًا يتراوح من 4 إلى 5 طوابق فقط ويتسلق بشكل متزامن مع الهيكل الرئيسي، مما يحول بشكل فعال العمل المعلق على ارتفاعات عالية إلى عمل يتم تنفيذه ضمن هيكل السقالة الآمن.

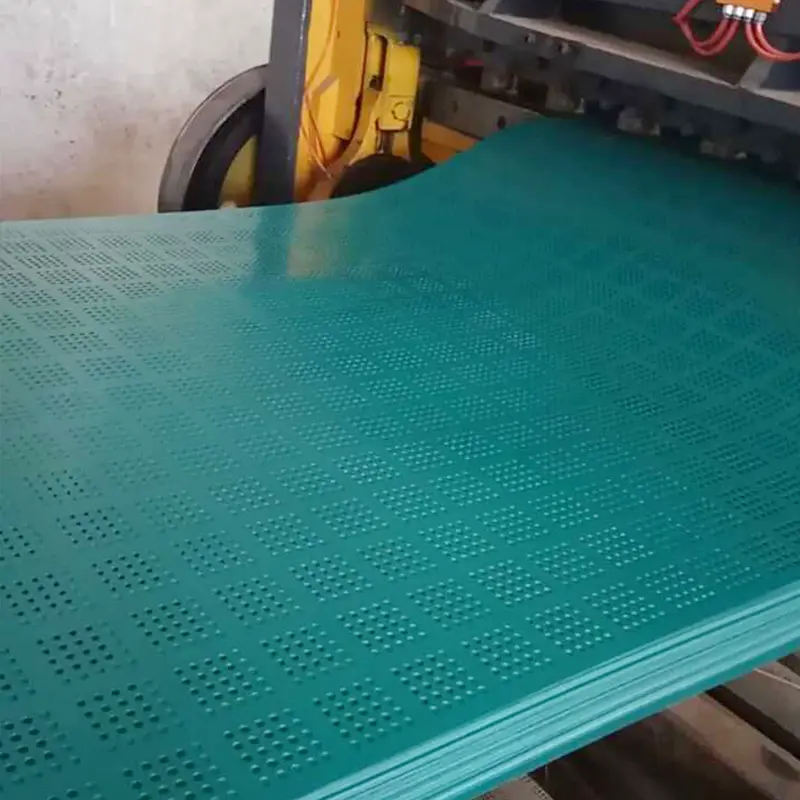

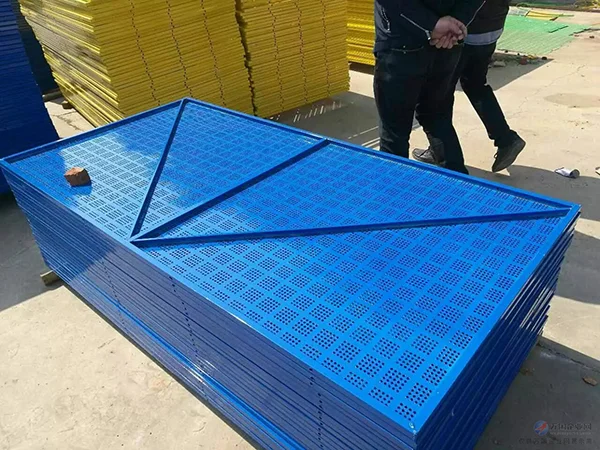

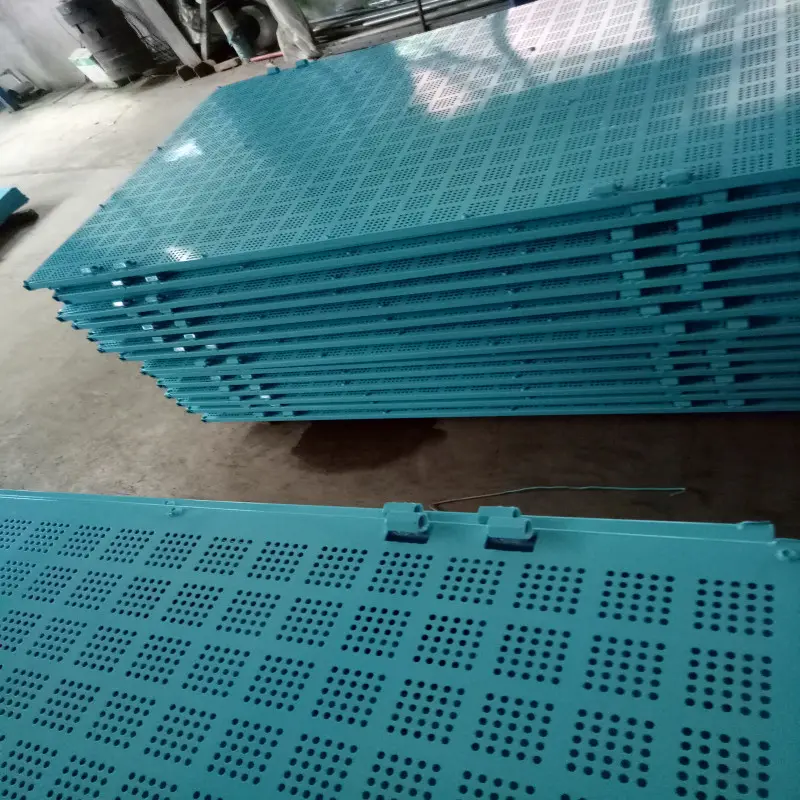

تستخدم الألواح الشبكية الفولاذ المجلفن أو صفائح الفولاذ منخفض الكربون كمواد أساسية. بعد أن يتم تثقيبها وتشكيلها، يتم لحامها بإطار أنبوبي مربع مجلفن، يتم تكوينه إما بنمط "شبه نجمة" أو "نجمة كاملة" (تقويس قطري)، ويتم الانتهاء من طلاء مسحوق إلكتروستاتيكي، عادةً باللون الأزرق السماوي أو الأزرق الداكن أو الأصفر والأخضر. يحل هذا التصميم الشبكي المصنوع من الفولاذ بالكامل محل الشباك التقليدية المنسوجة بالحبال، ويتغلب على المشكلات مثل الكسر السهل، وضعف مقاومة الحريق، والشيخوخة السريعة، وبالتالي تعزيز معايير السلامة وإدارة الموقع بشكل كبير.
حدود المنتج:توفر SENBO الألواح الشبكية الواقية (شبكة سقالات التسلق) كأحد مكونات أنظمة سقالات التسلق المرفقة. لا نقوم بتوريد نظام سقالة التسلق الكامل ما لم يُنص على خلاف ذلك في عرض أسعار منفصل. يرجى الاتصال بفريقنا الهندسي لمعرفة متطلبات تكامل النظام.
إن شبكات الأمان التقليدية ذات الشبك الدقيق تكون عرضة للتقادم والتلف، مما يجعل من الصعب توفير حماية ثابتة وموثوقة من السقوط لموظفي البناء. تتميز شبكة سقالة التسلق بهيكل ملحوم يجمع بين الألواح المثقبة المصنوعة من الفولاذ بالكامل وإطار الأنبوب المربع، مما يوفر صلابة عالية ومقاومة قوية للصدمات.
تتطلب مواصفات الشراء من شركة إنشاءات مقرها شيجياتشوانغ أن يبلغ وزن الألواح الشبكية 6 كجم وأن تستخدم لحامًا مائلًا مزدوج الجوانب وكامل الاختراق مع درع غاز ثاني أكسيد الكربون. يجب أن يكون ارتفاع حبة اللحام 1.2 مرة سمك المادة الأساسية، ولا يسمح بأي تشوه بعد اللحام. توضح التطبيقات الميدانية أن استبدال الشباك القياسية ذات الشبك الدقيق بشبكة سقالة التسلق يعزز بشكل كبير مقاومة الحريق والاختراق، مما يساعد على تقليل مخاطر سقوط الأجسام وتوفير غلاف وقائي صلب عند تصميمها وتركيبها وصيانتها بشكل صحيح.
تكمن الميزة الأساسية لشبكة السقالة المتسلقة في قدرتها على الرفع والخفض بشكل متكرر، مما يلغي الحاجة إلى التفكيك وإعادة التركيب بشكل مستمر. على عكس السقالات التقليدية التي يجب بناؤها من الألف إلى الياء، تتطلب سقالات التسلق ارتفاعًا أوليًا يبلغ حوالي 4-5 طوابق فقط. بالمقارنة مع السقالات التقليدية ذات الارتفاع الكامل في نفس ظروف المشروع، فإن هذا النهج يقلل من استهلاك الفولاذ بنسبة 70% تقريبًا ويقلل نفايات مواد البناء بنسبة 30%.
تشير بيانات المشروع من مشروع سكني مكون من 28 طابقًا إلى أن دورة التثبيت قد تم تخفيضها من 7 أيام إلى 4 أيام، ولم تتطلب الألواح الشبكية أي استبدال طوال فترة البناء بأكملها، مما أدى إلى تجنب الشراء المتكرر. تختلف الوفورات الفعلية وفقًا لارتفاع المبنى، ودورات التسلق، وإعادة استخدام الألواح، ومعدلات العمالة، وتكوين المشروع. بالنسبة للمباني التي تزيد عن 15 طابقًا، تصبح الفوائد الاقتصادية واضحة بشكل متزايد، مع توفير محتمل في التكلفة الشاملة بنسبة 30% إلى 60% لكل مبنى بناءً على الحسابات الخاصة بالمشروع.

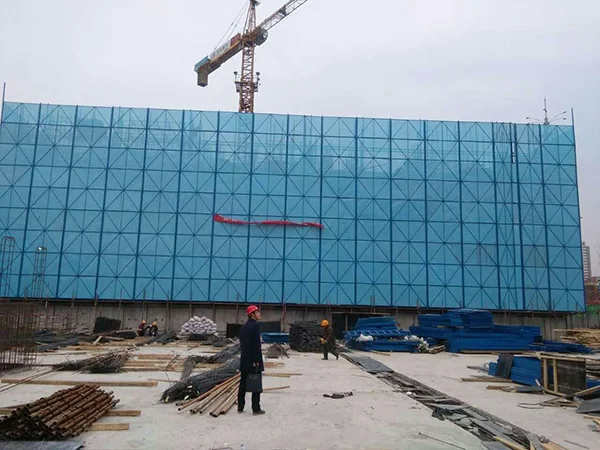

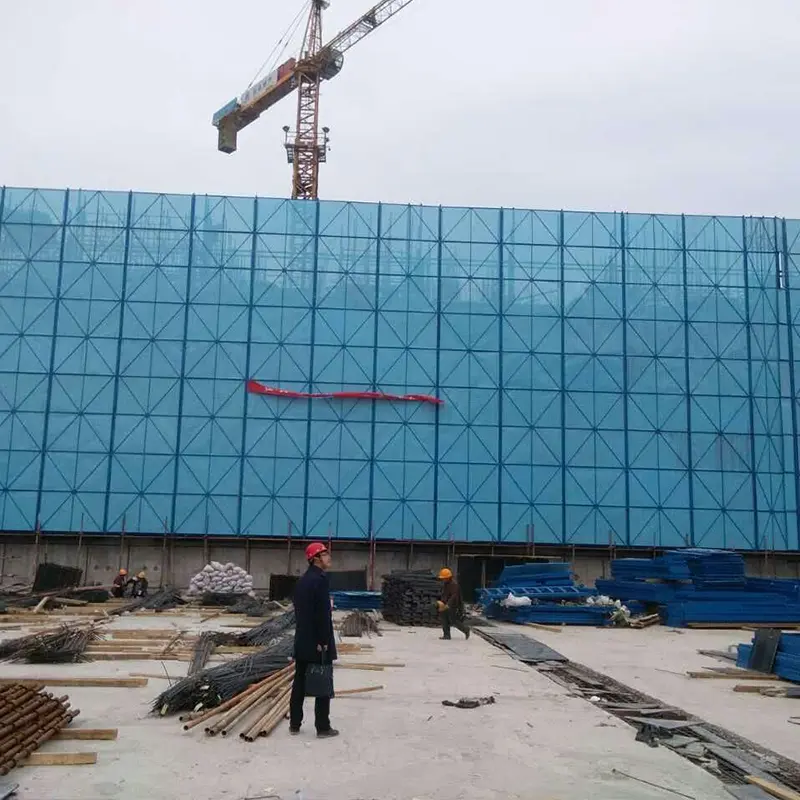

تعمل شبكة سقالة التسلق على تمكين البناء المغلق بالكامل، مما يقلل بشكل فعال من الانتشار الخارجي للضوضاء والغبار أثناء عمليات المباني الشاهقة. تظهر بيانات الموقع من مشروع "Yanquan Huafu" أن الشبكة المغطاة بمسحوق باللون الأزرق السماوي تمتزج بشكل متناغم مع الأفق الحضري، مما يخلق مظهرًا أنيقًا وممتعًا من الناحية الجمالية يرفع الصورة العامة لموقع البناء.
علاوة على ذلك، نظرًا لأنه يتم تجميع الشبكة وتفكيكها على مستويات منخفضة، لا يحتاج العمال إلى أداء مهام التفكيك على ارتفاعات، وبالتالي تقليل مخاطر السلامة بشكل أكبر.
جميع المعلمات المذكورة أدناه تعتمد على الإنتاج القياسي للمصنع. التخصيص متاح لتلبية متطلبات المشروع المحددة.
| مؤشر الأداء | المعلمة/المواصفات | وصف |
|---|---|---|
| المواد الأساسية | صفائح فولاذية مجلفنة / صفائح فولاذية منخفضة الكربون | سطح مطلي بمسحوق كهرباء؛ مقاومة للتآكل وcolorfast |
| سمك قياسي | 0.5 مم - 0.8 مم (الطلاء اللاحق) | |
| أنابيب الإطار | أنبوب مربع مجلفن 20 × 20 مم؛ سمك الجدار ≥0.7-1.0 مم | تكوين "نصف نجمة" أو "نجمة كاملة" (قوس قطري). |
| حجم اللوحة القياسي | 1.0×2.0م، 1.2×1.8م، 1.5×1.8م | قابلة للتخصيص |
| مواصفات الشبكة | ثقوب مستديرة القطر 5-10 ملم؛ الملعب 10-15 ملم | يفضل أن يكون معدل الثقب ≥40% |
| الوزن لكل لوحة | ≈6 كجم (لحجم 1.0×2.0 م) | |
| موصلات | أنابيب الصلب المجلفن Φ48×300mm؛ سمك الجدار ≥1.2 مم | يربط اللوحات بإطار الدعم |
| أداء النار | جميع البناء الصلب | الركيزة غير القابلة للاحتراق. مقاومة فائقة للحريق مقارنة بالشباك التقليدية ذات الشبك الدقيق. شهادات المواد متاحة عند الطلب. |
| ارتفاع المبنى المطبق | عادة 15 طابقا أو أعلى | وتزداد الفوائد الاقتصادية مع ارتفاع المبنى ودورات التسلق |
1. التثبيت لمرة واحدة، والتسلق مع الهيكل.يتطلب الإعداد من 4 إلى 5 قصص فقط؛ يتسلق طابقًا تلو الآخر مع الهيكل الرئيسي؛ يلغي التفكيك وإعادة التجميع المتكرر، مما يوفر الوقت والعمل بشكل كبير.
2. حماية من الفولاذ بالكامل، آمنة وموثوقة.يستبدل الشبكة الدقيقة التالفة أو المتدهورة بسهولة؛ يوفر مقاومة محسنة للحريق والتأثير والاختراق بشكل كبير؛ يساعد على تقليل مخاطر السقوط من الارتفاع ومخاطر الحريق عند تركيبها وصيانتها بشكل صحيح.
3. توفير التكاليف وفوائد كبيرة.بالمقارنة مع السقالات التقليدية كاملة الارتفاع، تقلل من استخدام الفولاذ بنسبة 70% تقريبًا والمواد الاستهلاكية للبناء بنسبة 30%؛ يختلف التوفير الإجمالي في التكلفة حسب المشروع، ولكنه قد يصل إلى 30%-60% للمباني الشاهقة.
4. البناء الحضاري والصديق للبيئة والجمالي.تعمل الحماية المغلقة بالكامل على تقليل الضوضاء وتشتت الغبار بشكل فعال؛ السطح المطلي بالمسحوق أنيق وجذاب، مما يعزز صورة موقع البناء.
5. التحكم الذكي والتزامن الدقيق (اختياري).يقوم نظام التحكم الذكي الاختياري بمراقبة حالة التحميل لكل نقطة رفع في الوقت الفعلي. إنها تتميز بإنذارات أوتوماتيكية ووظائف إيقاف التشغيل لظروف التحميل الزائد أو فقدان الحمل، مما يضمن الرفع الآمن والمتزامن لهيكل السقالة.
1.حماية السلامة الخارجية أثناء الإنشاءات الهيكلية الرئيسية للمباني السكنية والمجمعات التجارية الشاهقة ذات الجدران القصية، والتي عادة ما تكون مكونة من 15 طابقًا أو أعلى.
2.المباني الشاهقة ذات المظهر الخارجي الموحد؛ مناسبة للأشكال المعقدة بما في ذلك جدران القص المصبوبة في المكان، وهياكل الإطارات، والشرفات المنحنية، والألواح الكابولية.
3.مشاريع البناء في المراكز الحضرية مع متطلبات صارمة فيما يتعلق بالجداول الزمنية ومعايير سلامة / نظافة الموقع.
4.المشاريع التي تتطلب أعمال تشطيب الجدران الخارجية بالتزامن مع البناء الهيكلي الرئيسي.
هل تبحث عن حل سقالات خارجي آمن وفعال من حيث التكلفة وفعال لمشروع شاهق؟ تحل شبكة سقالة التسلق محل الشباك التقليدية الدقيقة بحاجز وقائي صلب مصنوع بالكامل من الفولاذ. فهو لا يتطلب سوى تركيب واحد ويرتفع مع طوابق المبنى، وهو نظام أثبت فعاليته من حيث السلامة وفعالية التكلفة عبر العديد من المشاريع السكنية والتجارية الشاهقة. وباعتباره مكونًا أساسيًا لأنظمة سقالات التسلق المرفقة، فإنه يجعل الأعمال الخارجية الشاهقة أكثر أمانًا وأكثر قابلية للإدارة، مما يوفر دورات تركيب أقصر، وتوفيرًا كبيرًا في المواد، واستخدامًا مستمرًا دون الحاجة إلى الاستبدال أثناء البناء. اختر شبكة سقالة التسلق لبناء خط أمان واضح لمشروعك.
يتم توصيل الألواح باستخدام موصلات أنابيب فولاذية مجلفنة Φ48×300mm مع سمك جدار لا يقل عن 1.2mm. تقوم هذه الوصلات بتوصيل اللوحة الشبكية بالإطار الداعم لنظام سقالة التسلق، مما يضمن اتصالًا آمنًا ومستقرًا.
بالنسبة لمعظم التطبيقات الشاهقة، يكون سمك اللوحة 0.5-0.8 مم (الطلاء اللاحق) قياسيًا. قد تكون الألواح الرقيقة مناسبة للأحمال المنخفضة، بينما توفر الألواح السميكة صلابة إضافية في المناطق ذات أحمال الرياح العالية أو حيث تكون مقاومة الصدمات أمرًا بالغ الأهمية.
نعم. نحن نقدم أحجامًا مخصصة للوحات وأنماط الثقوب وتكوينات الإطارات وخيارات الألوان لتتناسب مع متطلبات نظام سقالة التسلق المحددة. يرجى تقديم رسومات ومواصفات النظام الخاص بك، وسوف يوصي فريقنا الهندسي بتصميم اللوحة المناسب.
يتأثر وزن اللوحة بشكل أساسي بأبعاد اللوحة، وسمك صفائح الفولاذ، وسمك جدار أنبوب الإطار، ونمط التثقيب، والحجم الإجمالي. لوحتنا القياسية 1.0×2.0m تزن حوالي 6 كجم. الأبعاد المخصصة ومواد القياس الأثقل ستزيد الوزن وفقًا لذلك.
يوفر طلاء المسحوق الكهروستاتيكي لمسة نهائية موحدة ومقاومة للطقس تقاوم الطباشير والبهتان والتآكل. مع إعداد السطح المناسب وسمك الطلاء، تحافظ الألواح على مظهرها وسلامتها الهيكلية لسنوات عديدة، حتى في البيئات الساحلية أو الصناعية.
نعم، يمكننا تقديم لوحات عينة للتقييم. كما نقدم أيضًا شهادات المواد ومواصفات إجراءات اللحام وتقارير اختبار الحمل عند الطلب لدعم متطلبات مشروعك.
