يتكون نظام دعم غلاف المبنى من الأعضاء الهيكلية الثانوية، والمثبتات، ومكونات العزل المائي، وملحقات التشطيب التي تربط الإطار الفولاذي الرئيسي بألواح السقف والجدران.سينبومواد البناءتوفر مجموعة كاملة من هذه المكونات لمشاريع الهياكل الفولاذية، بما في ذلك المدادات، ومشابك الدعم، وأنظمة الميزاب، والوميض، ومواد الختم.
ينقسم النظام عادةً إلى خمس مجموعات وظيفية:
الدعم الهيكلي:مدادات فولاذية على شكل C، وZ، وU، وL، وقنوات قبعة، وقضبان متدلية، وأنابيب تقوية. ينقل هؤلاء الأعضاء الأحمال من ألواح السقف والجدران إلى الإطار الفولاذي الأساسي.
الربط والاتصال:مشابك دعم السقف والجدار، والأقواس المنزلقة والثابتة، ومسامير الحفر الذاتي، ومسامير القص، والمثبتات المخفية. تحدد هذه المكونات كيفية تأمين الألواح وكيفية استيعاب الحركة الحرارية.
الصرف:المزاريب الفولاذية أو الفولاذية المقاومة للصدأ، ومخارج مياه الأمطار، والأنابيب السفلية، ومكونات الصرف السيفونية. يمنع التصميم المناسب للصرف تراكم المياه وتسربها على محيط السقف.
وامض وتقليم:أغطية التلال، والصفائح الوامضة، وتقليم الحواف، والإغلاقات، وحواف التنقيط. تعمل هذه العناصر على إغلاق حواف اللوحة وانتقالاتها، مما يمنع الماء من الخروج ويوفر مظهرًا نهائيًا.
العزل والختم:العزل الحراري، حواجز البخار، الأغشية القابلة للتنفس، الأشرطة المانعة للتسرب، والحشيات. تتحكم هذه المنتجات في نقل الحرارة وإدارة التكثيف والحفاظ على إحكام الهواء.
مدادات على شكل Cهي العناصر الثانوية الأكثر استخدامًا على نطاق واسع في مظاريف البناء المعدنية. تتراوح المقاسات من C80 إلى C350، بسماكة من 1.5 ملم إلى 3.5 ملم. إنها سهلة التصنيع والتركيب، مما يجعلها مناسبة للمباني الصناعية العامة والمستودعات.
مدادات على شكل حرف Zتقدم أداءً متداخلاً أفضل من الأقسام على شكل C وغالبًا ما يتم تحديدها لفترات أطول. تتراوح الأحجام من Z80 إلى Z350، مع توفر فتحات مثقوبة مسبقًا لتحسين دقة التثبيت وأداء الصرف.

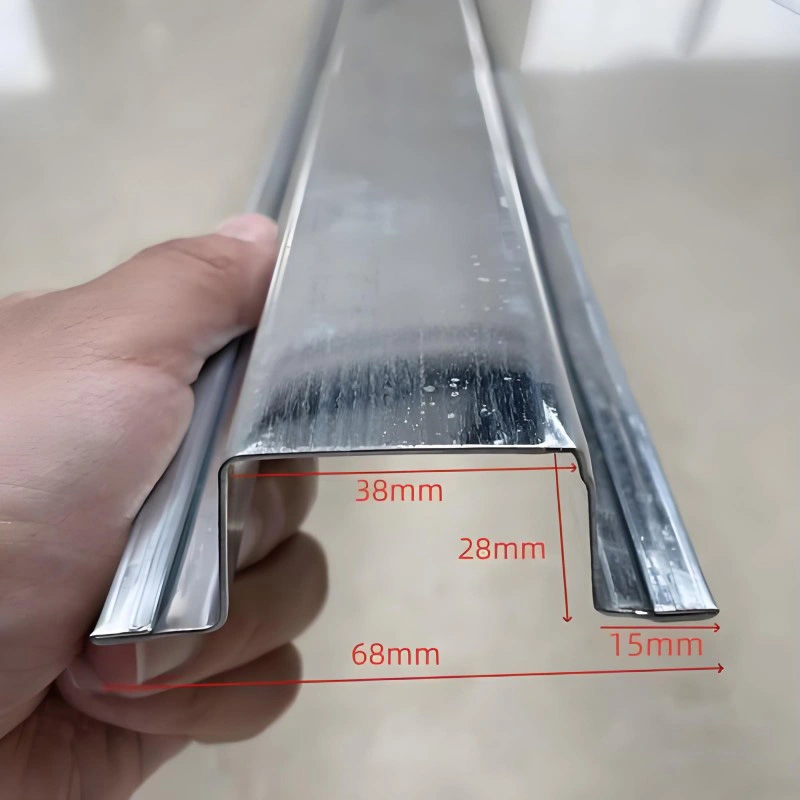

فولاذ على شكل حرف U وعلى شكل حرف Lتستخدم لتأطير الأبواب والنوافذ، وتعزيز الزوايا، وتثبيت الحواف.قنوات القبعةالعمل مع أقواس الدعم المطابقة في الأنظمة التي تتطلب محاذاة دقيقة. تعمل القضبان المتدلية وأنابيب التدعيم على تحسين الاستقرار العام لنظام المدادة.
تعد مقاطع الدعم الجزء الأكثر أهمية من الناحية الفنية في نظام سقف التماس الدائم.انزلاق يدعمالسماح للوحة السقف بالتمدد والانكماش مع تغيرات درجة الحرارة، مما يقلل الضغط الذي قد يسبب الالتواء أو إجهاد المثبت. تشتمل هذه الدعامات عادةً على فاصل عازل لمنع الجسر الحراري.دعم ثابتيتم استخدامها في المواقع التي يجب تقييد الحركة فيها، مثل عند الإفريز أو التلال.
تعتبر البراغي ذاتية الحفر المزودة بغسالات EPDM بمثابة أداة التثبيت القياسية لمعظم توصيلات ألواح الجدران والسقف. تحافظ الغسالة على ختم مقاوم للعوامل الجوية، بينما يحدد الطلاء اللولبي مقاومة التآكل. تُستخدم مسامير القص في أنظمة أسطح الأرضيات المركبة لتوصيل السطح بالعارضة الفولاذية ونقل قوى القص.

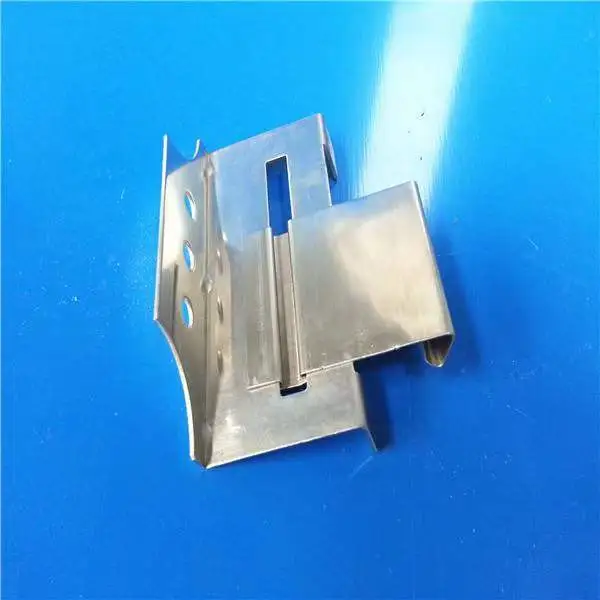

بالنسبة لأنظمة التماس الدائمة، تعمل المشابك المصنوعة من الفولاذ المقاوم للصدأ ومشابك الألومنيوم على تأمين الألواح دون اختراق سطح السقف. وهذا يقلل من عدد أدوات التثبيت المكشوفة ويحسن مقاومة الطقس على المدى الطويل.

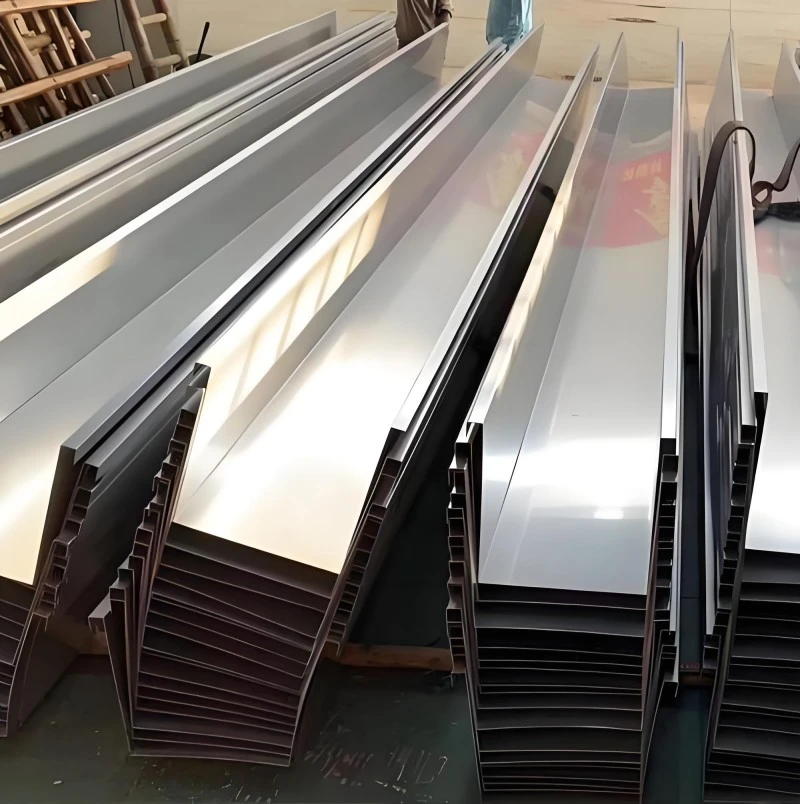

المزاريب الفولاذية هي عنصر التجميع الرئيسي لتصريف السقف. تشمل المواد الشائعة الفولاذ المجلفن والفولاذ المقاوم للصدأ، بسماكة تتراوح من 1.0 مم إلى 2.0 مم. يوفر الفولاذ المقاوم للصدأ مقاومة أفضل للتآكل ويفضل في البيئات الساحلية أو الصناعية.

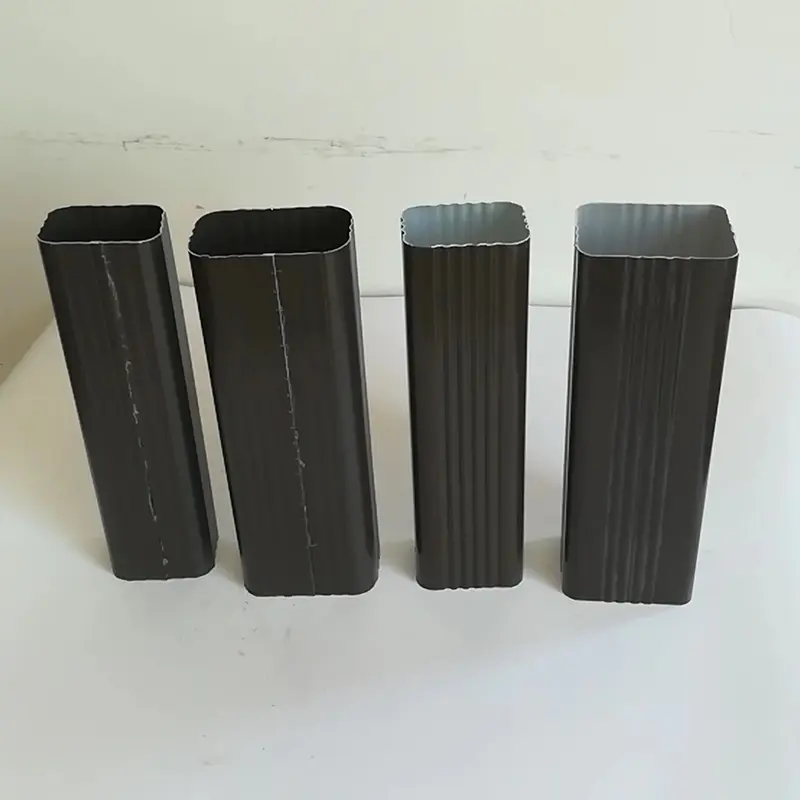

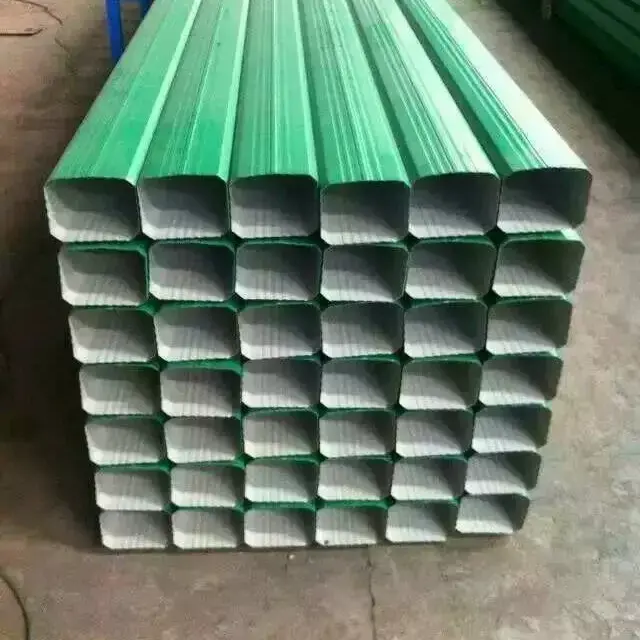

تُستخدم أنظمة الصرف السيفونية للأسطح الكبيرة التي تتطلب قدرة تصريف عالية. وتكمل الأنابيب السفلية ومخارج مياه الأمطار النظام، حيث تقوم بتوجيه المياه من الميزاب إلى شبكة الصرف الأرضية.
تعمل القطع الوامضة والمزخرفة على إغلاق التحولات بين الألواح والجدران واختراقات السقف. تغطي أغطية التلال قمة السقف، وتتعامل الصفائح الوامضة مع الوصلات من الجدار إلى السقف، وتنتهي حواف الحواف بالمحيط. تمنع عمليات الإغلاق وحواف التنقيط دخول الماء عند نهايات الألواح والأفاريز.
يتم تركيب مواد العزل مثل الصوف الصخري والصوف الزجاجي تحت السقف وألواح الجدران. تسمح الأغشية المسامية بخروج الرطوبة مع منع دخول الماء، كما تتحكم حواجز البخار في التكثيف داخل الطبقة العازلة. الأشرطة والحشيات المانعة للتسرب تكمل نظام إحكام الهواء.
| فئة المكون | المواصفات المشتركة | ملحوظات |
|---|---|---|
| مدادات على شكل C | C80 – C350، سمك 1.5 – 3.5 ملم | الأكثر شيوعا للمباني العامة |
| مدادات على شكل حرف Z | Z80 – Z350، سمك 1.5 – 3.5 ملم | تتوفر ثقوب مثقوبة مسبقًا |
| يدعم السقف | أنواع منزلقة وثابتة، وارتفاعات مختلفة | مع فاصل عازل |
| مسامير الحفر الذاتي | غسالة EPDM، نطاق درجة الحرارة -45 درجة مئوية إلى 120 درجة مئوية | يحدد الطلاء مقاومة التآكل |
| المزاريب الفولاذية | المجلفن أو غير القابل للصدأ، 1.0-2.0 ملم | غير القابل للصدأ للمناطق الساحلية |
| وامض وتقليم | المجلفن أو المطلي بالألوان، 0.4-0.8 ملم | الملف الشخصي مطابق لنوع اللوحة |
| العزل | الصوف الصخري، الصوف الزجاجي، 50-150 ملم | تم اختياره حسب المتطلبات الحرارية |
| غشاء قابل للتنفس | نوع PE، عرض 1.0-1.5 م | مقاوم للماء ونفاذية البخار |
| المعيار المطبق | جغج/ت 473-2019 | هندسة نظام الأغلفة المعدنية |
لأنظمة السقف:يجب تنسيق التباعد بين المدادات ونوع مقطع الدعم وملف تعريف اللوحة. تعتبر الدعامات المنزلقة قياسية في أسطح التماس الدائمة لاستيعاب الحركة الحرارية. يجب أن يتطابق ارتفاع الدعم مع سمك العزل لتجنب الضغط.
لأنظمة الجدار:عادة ما تكون المدادات على شكل C كافية. تعتمد طريقة التثبيت على ملف تعريف لوحة الحائط وحمل الرياح. تعتبر البراغي ذاتية الحفر مع غسالات EPDM نموذجية لجدران التثبيت المكشوفة؛ يمكن استخدام السحابات المخفية للألواح المعمارية.
للبيئات المسببة للتآكل:يتم تحديد المزاريب المصنوعة من الفولاذ المقاوم للصدأ، والمثبتات المغلفة، والمدادات المطلية بالألمنيوم والزنك. يجب أن تكون غسالات EPDM متوافقة مع طلاء اللوحة والمناخ المحلي.
للأسقف ذات الامتداد الكبير:توفر المدادات على شكل حرف Z المزودة بفتحات مثقوبة مسبقًا محاذاة أفضل للصرف ودعم اللوحة. قد تكون هناك حاجة إلى الصرف السيفوني للأسطح ذات كثافة الأمطار العالية.
تركيب المدادة:ضع علامة على خطوط التخطيط على الإطار الفولاذي الرئيسي قبل التثبيت. يجب أن تتوافق تباعد المدادة مع الرسم التصميمي. يجب إحكام الوصلات بين المدادات والإطار الرئيسي بشكل كامل، ويجب تركيب قضبان الترهل عند الحاجة لمنع الحركة الجانبية.
تثبيت مقطع الدعم:قم بتثبيت المقاطع في نفس اتجاه تسلسل وضع اللوحة. يجب تثبيت قاعدة المشبك بشكل آمن على المدادة. تأكد من وضع الفاصل العازل بشكل صحيح لتجنب الجسر الحراري.
تثبيت اللوحة:بالنسبة لأنظمة التماس الدائمة، قم بإشراك الألواح على المشابك وربطها بمعدات معايرة. تجنب الإفراط في ربط مسامير الثقب الذاتي في أنظمة التثبيت المكشوفة، حيث قد يؤدي ذلك إلى إتلاف غسالة EPDM وتقليل مقاومة الطقس.
تركيب المزراب والفلاش:تأكد من انحدار المزاريب نحو نقاط الخروج. ختم جميع المفاصل والتحولات. يجب أن يتداخل الوميض مع أضلاع اللوحة بشكل صحيح لمنع تتبع المياه خلف الكسوة.
تم تصميم مكونات نظام الدعم للعمل مع مجموعة كاملة من لوحات الأغلفة المعدنية التي تقدمها SENBO، بما في ذلكصفائح الفولاذ لمحة, ألواح ساندويتش من الصوف الصخري, ألواح الألمنيوم والمغنيسيوم والمنغنيز، ولوحات مثقبة. على سبيل المثال، يختلف تخطيط المدادة لجدار الألواح العازلة عن ذلك الخاص بجدار الألواح ذات الطبقة الواحدة بسبب الاختلافات في القدرة على الامتداد. يمكن لفريقنا الهندسي تقديم رسومات تخطيطية تنسق الدعامات الهيكلية مع نوع اللوحة المحدد.
تسمح الدعامات المنزلقة للوحة السقف بالتحرك على طولها مع تغير درجات الحرارة. وهذا يقلل من الإجهاد الحراري ويمنع تعب أداة التثبيت. يتم استخدام الدعامات الثابتة في نقاط التقييد مثل الأفاريز والتلال. في السقف المتماسك الدائم، تكون معظم المشابك من الأنواع المنزلقة، مع استخدام المشابك الثابتة في مواقع محددة فقط.
يعتمد تباعد المدادة على شكل اللوحة، وسمك الصفيحة، وحمل الرياح، وحمل الثلج. يمكن للألواح الأقوى ذات الأضلاع الأعلى أن تمتد لمسافات أطول وتتطلب مدادات أقل. يجب التحقق من التباعد عن طريق الحساب الهيكلي لكل مشروع. يمكن لفريقنا الفني أن يوصي بالتخطيط المناسب بناءً على اللوحة المختارة.
بالنسبة للمناطق الساحلية، ينبغي تحديد مثبتات ذات طلاء عالي المقاومة للتآكل. تعتبر أدوات التثبيت المصنوعة من الفولاذ المقاوم للصدأ أو تلك التي تحتوي على طلاء ثقيل من الألومنيوم والزنك مناسبة. يجب أن تكون غسالة EPDM أيضًا مقاومة للأشعة فوق البنفسجية ومتوافقة مع طلاء اللوحة للحفاظ على مانع تسرب الطقس.
نعم. يمكن إنتاج مقاطع الدعم والوميض والإغلاق لتتناسب مع أشكال اللوحات غير القياسية. توفير الرسم التعريفي للوحة والمتطلبات الهيكلية للمشروع بحيث يمكن اختيار المكونات الصحيحة أو تصنيعها.
يمكن توفير شهادات المواد وتقارير الطلاء وتقارير اختبار المنتج. بالنسبة للمدادات والمثبتات، تتوفر شهادات اختبار المطحنة. بالنسبة للمشاريع التي تتطلب وثائق امتثال إضافية، مثل أداء الحرائق أو ملاحظات الحساب الهيكلي، يمكن توفيرها عند الطلب.
