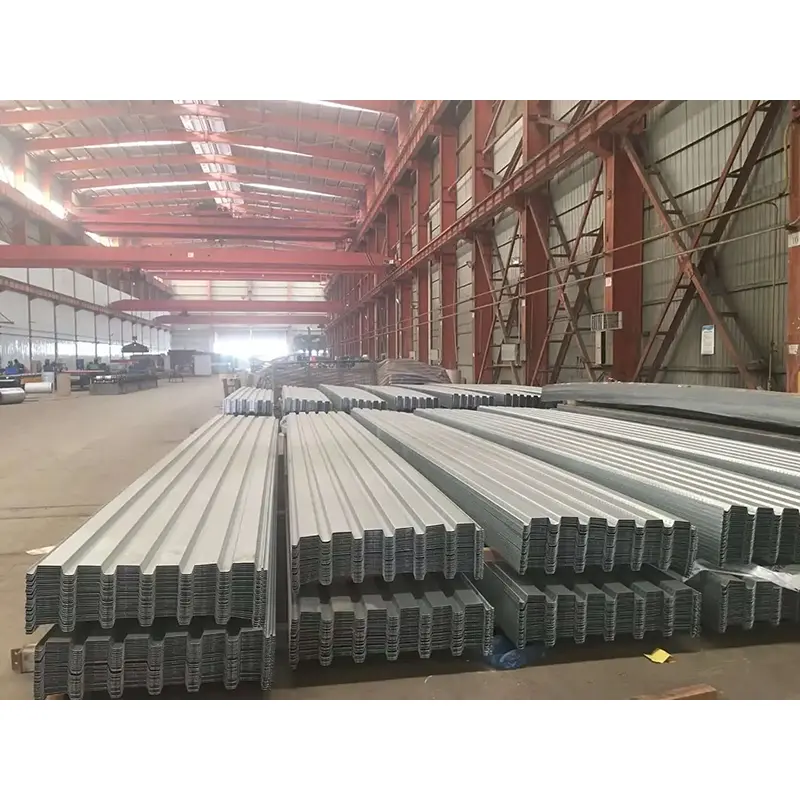

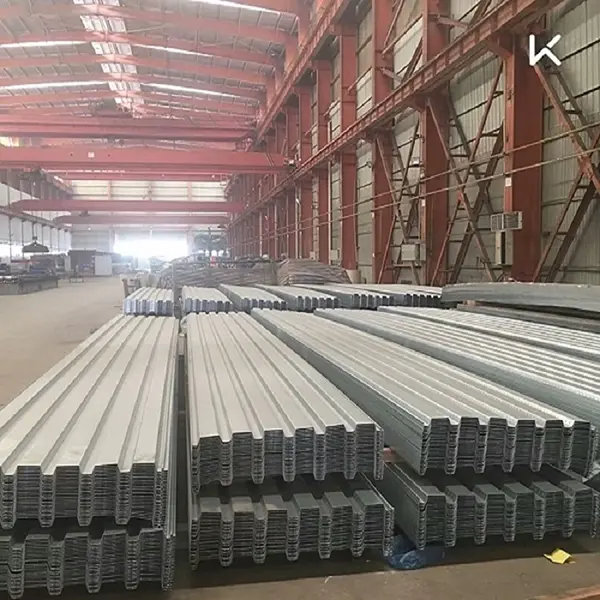

التزيين الأرضي عبارة عن لوح فولاذي مشكل على البارد يستخدم كقوالب صب دائمة أثناء البناء ولتعزيز الشد في البلاطة المركبة أثناء الخدمة.سينبو لمواد البناءتوفر أنظمة أسطح الأرضيات المفتوحة والمغلقة والقابلة لإعادة الدخول وقضبان التسليح لمشاريع الهياكل الفولاذية، إلى جانب ما يتصل بها منصفائح الفولاذ لمحةوأنظمة ملحقات مواد البناءلتجميعات الأرضيات الكاملة.
تتوفر أربعة أنواع رئيسية من المنتجات، ولكل منها سلوك هيكلي متميز:

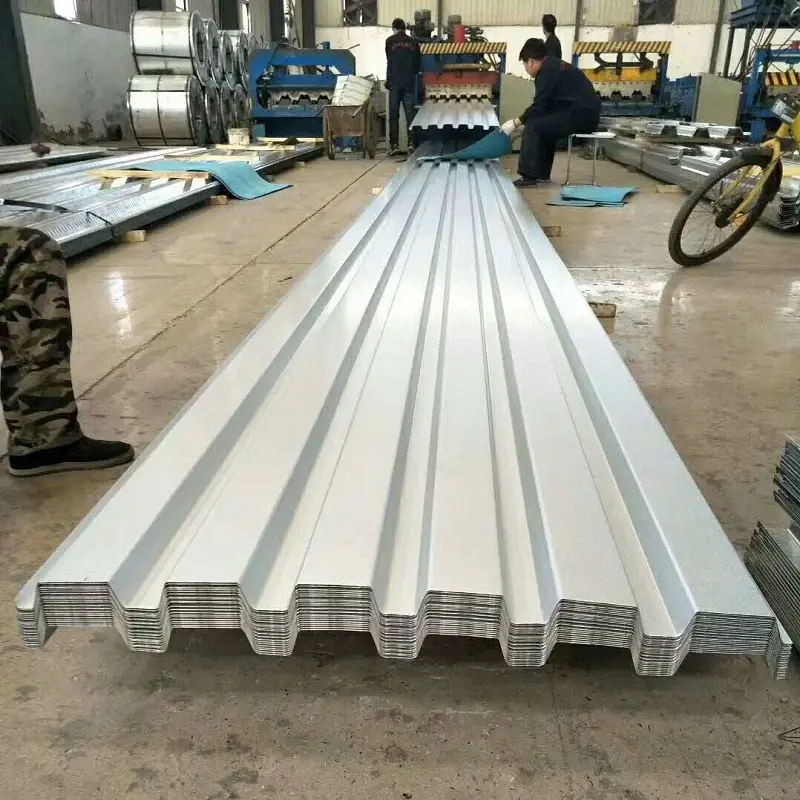

سطح مفتوح:تتميز بموجة على شكل حرف C أو ما شابه ذلك مع أضلاع مرئية. تشمل النماذج التمثيلية YXB76-305-915، وYXB51-305-915، وYXB75-200-600. يوفر السطح المفتوح تركيبًا سريعًا وتكلفة أقل، ولكنه يعمل في المقام الأول كقوالب صب دائمة بدلاً من كونه عضوًا مركبًا بالكامل. يتم تخصيصه عادةً للمباني الصناعية الخفيفة والمستودعات ذات متطلبات الأحمال المعتدلة.
إعادة دخول الطابق الأرضي:يستخدم ملف تعريف فتح ضيق لتحسين أداء الحريق والتآكل. النموذج الشائع هو YXB51-200-600. بالمقارنة مع السطح المفتوح، توفر مقاطع إعادة الدخول صلابة أعلى للبلاطة وتقليل استهلاك الخرسانة، مما يمثل تحسنًا جزئيًا في سلوك المركب.

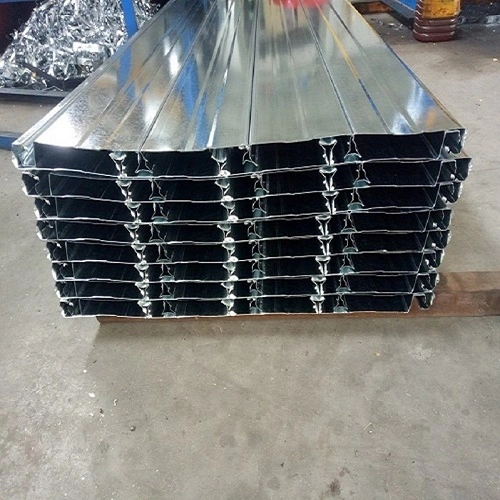

سطح مغلق:يشتمل على أضلاع القص على سطح اللوحة، مما يتيح عمل مركب كامل بين الفولاذ والخرسانة. الجانب السفلي مسطح ونظيف بصريًا. تشمل النماذج السائدة YXB65-185-555، وYXB66-240-720، وYXB65-170-510. يدعم السطح المغلق مسافات غير مربوطة من 3.0 إلى 4.5 متر، ويوفر مقاومة أفضل للحريق، ويستخدم بشكل شائع في المباني الفولاذية الشاهقة.
سطح أرضية الجمالون من حديد التسليح:يجمع بين قضبان الفولاذ HRB400 المشكلة في الجمالون مع لوح قاعدة مجلفن متصل بواسطة لحام المقاومة. تتراوح ارتفاعات الجمالون من 70 مم إلى 150 مم، ويبلغ سمك لوح القاعدة 0.5 مم مع طبقة من الزنك على الوجهين لا تقل عن 120 جم/م2. يتم تقليل ربط حديد التسليح في الموقع بنسبة 60%-70%، ويمكن أن تصل المسافات غير المدعمة إلى 5 أمتار، وتحقق البلاطة التي يبلغ سمكها 100 ملم حوالي 1.68 ساعة من مقاومة الحريق.
| المعلمة | النطاق / الخيارات | ملحوظات |
|---|---|---|
| مادة | Q235، Q345، DX51D + Z الفولاذ المجلفن | قوة الخضوع 235-550 ميجا باسكال متاحة |
| سمك الورقة | 0.6-1.5 ملم | 0.8-1.2 ملم الأكثر شيوعًا |
| ارتفاع الضلع | 20-130 ملم | يعتمد على نوع الملف الشخصي |
| العرض الفعال | 404-1025 ملم | يعتمد على نوع الملف الشخصي |
| طلاء الزنك | 60–275 جم/م² (على الوجهين) | ≥120 جم/م² قياسي؛ أعلى بالنسبة للبيئات الساحلية |
| المعيار المطبق | جيجابايت/ت 12755-2008 | صفائح فولاذية ملفوفة للبناء |
النماذج الشائعة حسب النوع:
نوع مفتوح:YXB76-305-915، YXB51-305-915، YXB75-200-600، YXB50-250-750، YXB35-125-750، YXB51-342-1025
نوع مغلق:YXB65-185-555، YXB66-240-720، YXB65-170-510، YXB46-200-600، YXB40-185-740
نوع الجمالون حديد التسليح:TD1-70 إلى TD5-150، ارتفاع الجمالون 70-150 ملم
يعتمد اختيار نوع سطح الأرضية على عدة عوامل خاصة بالمشروع:
تمتد وتحميل:يمكن للمشاريع ذات التحميل الخفيف والقصيرة المدى استخدام السطح المفتوح. تستفيد الامتدادات الكبيرة والأحمال الثقيلة من السطح المغلق أو سطح الجمالون. يتعامل السطح المغلق مع مسافات غير مربوطة تتراوح من 3.0 إلى 4.5 متر، بينما يمتد سطح الجمالون من حديد التسليح إلى 5 أمتار في ظل ظروف محددة.
متطلبات النار:يوفر السطح المغلق وسطح الجمالون حديد التسليح أداءً أفضل للحرائق مقارنة بالسطح المفتوح. لقد اجتازت بعض تكوينات السطح المغلق اختبار مقاومة الحريق ويمكن استخدامها بدون رش مقاومة الحريق عندما يلبي تصميم البلاطة المركبة الكود المعمول به. ويعتمد معدل الحريق على سمك البلاطة والغطاء الخرساني، وليس على السطح وحده.
تسلسل البناء:السطح المفتوح خفيف الوزن وسريع التركيب، مما يجعله مناسبًا للمناطق الأرضية الكبيرة. يقلل سطح الجمالون من حديد التسليح من أعمال التعزيز في الموقع ولكنه يتطلب مهلة زمنية للتصنيع المسبق في المصنع.
بيئة التآكل:تستخدم التطبيقات الداخلية عادةً طلاء زنك لا يقل عن 120 جم/م². قد تتطلب البيئات الساحلية أو العدوانية كيميائيًا أوزانًا أعلى للزنك أو حماية بديلة. تحمي طبقة الزنك الفولاذ في المقام الأول أثناء البناء؛ بعد وضع الخرسانة، يوفر الغطاء الخرساني حماية طويلة الأمد من التآكل.
فحص اللوحة:قبل التثبيت، تأكد من أن انحراف تسطيح اللوحة أقل من 3 مم وأنه لا يوجد أي تشوه أو تلف كبير في الطلاء. يجب فحص سمك طلاء الزنك وجودة اللحام على المواد الواردة.
التخطيط والتثبيت:ضع علامة على الخطوط المركزية على العوارض الفولاذية قبل وضع الألواح، مع التحكم في الانحراف في حدود 3 مم. يجب أن يكون التداخل الطولي بين الصفائح المتجاورة 50 مم على الأقل، ويتم تأمينه بواسطة اللحام. عادةً لا تزيد مسافة اللحام عبر السطح عن 300 مم، مع التحقق من اختراق اللحام وفقًا لمتطلبات التصميم.
صب الخرسانة:الحفاظ على الركود عند 120±20 ملم. تجنب الاتصال المباشر بين الهزاز وسطح السطح لمنع تلف الطلاء وتشوه اللوحة. تأكد من وضع الدعامات المؤقتة بشكل صحيح قبل الصب، خاصة بالنسبة للتركيبات غير المدعمة حيث يجب أن يتطابق الامتداد وسمك الورقة مع التصميم.
الرسومات التخطيطية:قم بإعداد رسومات تخطيطية تفصيلية قبل التثبيت، مع إظهار اتجاه اللوحة ومواقع التداخل والفتحات ومواضع المسامير. يجب تخطيط المناطق غير المنتظمة مسبقًا لتجنب القطع غير المنضبط الذي قد يؤثر على الأداء الهيكلي.
1.أنظمة الأرضيات للهياكل الفولاذية الشاهقة والفائقة الارتفاع، حيث يتم تحديد السطح المغلق وسطح الجمالون التسليح بشكل شائع.
2.المنشآت الصناعية والمستودعات اللوجستية، حيث يوفر السطح المفتوح حلاً فعالاً من حيث التكلفة للميزانين والمنصات ذات الأحمال الخفيفة.
3.المباني العامة مثل صالات المطارات والملاعب ومراكز المعارض ذات المتطلبات الأرضية الطويلة.
4.تتطلب مرافق الطاقة ومشاريع الطاقة تعزيز مقاومة الحريق وقدرة التحميل.
في بعض أغلفة المباني ذات الإطارات الفولاذية، يتم التنسيق مع أنظمة الأسطح الأرضيةألواح ساندويتش من الصوف الصخريلعزل الجدران والأسقف، وتشكيل غلاف هيكلي وحراري متكامل. يمكن لفريقنا الهندسي المساعدة في تفاصيل الواجهة بين هذه المنتجات.
يعمل السطح المفتوح بشكل أساسي كقوالب صب دائمة ولا يساهم بشكل كبير في العمل المركب. يستخدم السطح المغلق أضلاع القص للربط مع الخرسانة، مما يسمح للصلب والخرسانة بالعمل معًا تحت الحمل. يستخدم سطح الجمالون من حديد التسليح جمالونًا فولاذيًا ملحومًا يؤدي أداءً مشابهًا لتعزيز الألواح التقليدية، حيث تعمل الصفيحة الأساسية كقوالب صب فقط.
يعتمد الامتداد غير المدعم على شكل السطح وسمك الصفيحة وسمك البلاطة الخرسانية وحمل البناء. يدعم السطح المغلق عادة 3.0-4.5 متر دون دعم مؤقت، ويمكن أن يصل سطح الجمالون إلى 5 أمتار. يجب استخدام جداول الامتداد الخاصة بالشركة المصنعة مع اختبارات الانحراف الخاصة بالمشروع.
بالنسبة للتطبيقات الداخلية القياسية، يعتبر طلاء الزنك على الوجهين بكثافة لا تقل عن 120 جم/م² أمرًا نموذجيًا. قد تتطلب البيئات الساحلية أو المسببة للتآكل أوزان طلاء أعلى. طلاء الزنك يحمي الفولاذ أثناء مرحلة البناء؛ يتم توفير الحماية من التآكل على المدى الطويل من خلال الغطاء الخرساني بعد وضعه.
ليس دائما. يمكن تركيب السطح المغلق وسطح الجمالون من دون دعم عندما يكون الامتداد وسمك الورقة ضمن حدود الشركة المصنعة. غالبًا ما يتطلب السطح المفتوح دعمًا أو امتدادات منخفضة. يجب إجراء حسابات الانحراف والتحقق من حمل البناء قبل تحديد خيار خالي من المساند.
نعم. يمكن تعديل سمك الورقة والعرض الفعال والطول حسب متطلبات المشروع. يجب تأكيد التشكيلات الجانبية والفتحات المخصصة أثناء مرحلة رسم التخطيط لتجنب القطع الثانوي في الموقع الذي قد يضر بالأداء الهيكلي.
