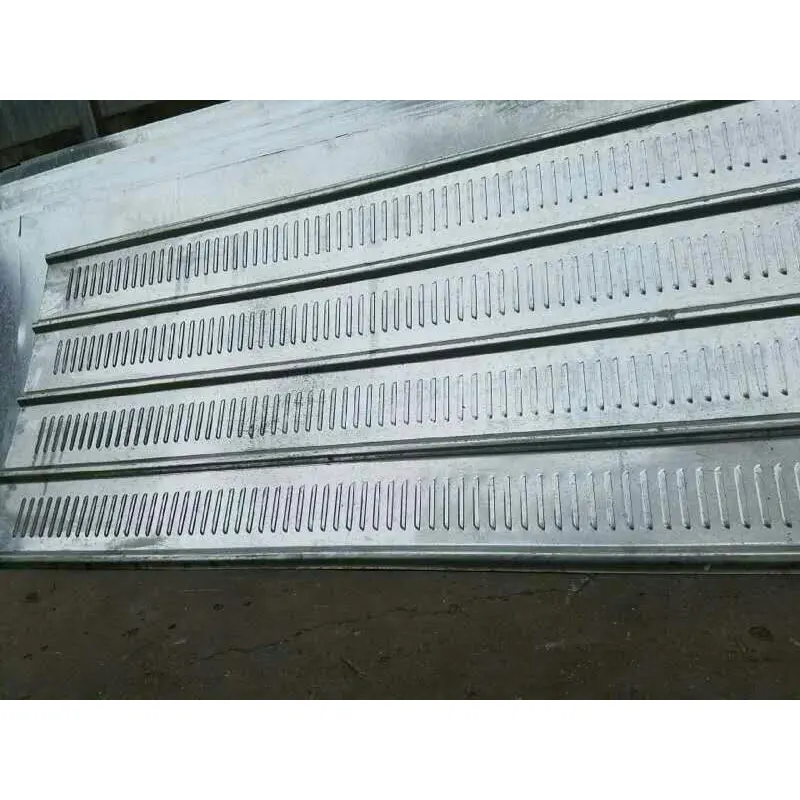

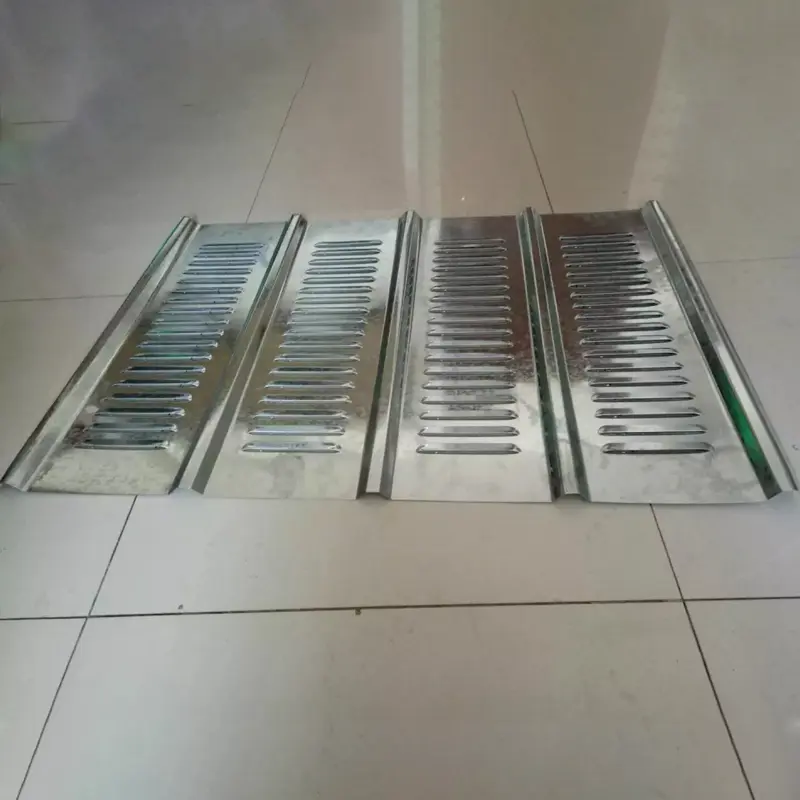

الصفائح المثقبة ذات اللوفر هي ألواح معمارية وظيفية تم إنشاؤها عن طريق معالجة الصفائح المعدنية باستخدام معدات ختم دقيقة عالية السرعة لتشكيل هيكل من الفتحات الزاوية التي تشبه فتحات التهوية. على عكس الألواح المثقبة القياسية (التي تتميز بفتحات مستقيمة مثل الدوائر أو المربعات)، تتميز الألواح المثقبة بفتحات تهوية بزاوية. يسمح هذا التصميم للهواء بالتدفق عبر القنوات القطرية مع حجب خط الرؤية الأفقي، وبالتالي تحقيق تأثير "جيد التهوية ولكنه غير شفاف".
Q235 الصلب المجلفن:المادة الأكثر شيوعا في البناء. تتم معالجة الأسطح بالجلفنة بالغمس الساخن وطلاء مسحوق إلكتروستاتيكي (سمك الطلاء ≥60 ميكرومتر)، مع تحمل 500 ساعة من اختبار رش الملح دون تقشير أو صدأ. معيار الاختبار: ASTM B117 / ISO 9227. التقارير المخبرية متاحة عند الطلب.
304 الفولاذ المقاوم للصدأ:يستخدم في البيئات الخارجية التي تتطلب مقاومة عالية للتآكل أو في المشاريع الزخرفية.
سبائك الألومنيوم:يستخدم للمشاريع ذات الوزن المحدودة أو تلك التي تتطلب التوافق مع ألواح التسقيف المصنوعة من الألومنيوم والمغنيسيوم والمنغنيز.
عملية التصنيع والمواصفات:تم إنتاجه باستخدام خطوط تثقيب عالية السرعة، ودقيقة، ومؤتمتة بالكامل، ويدعم النظام مواد مختلفة، بما في ذلك ملفات الفولاذ المطلية بالألوان المثقبة، وملفات الألومنيوم، وألواح الفولاذ المقاوم للصدأ. تتراوح السماكة القياسية من 0.5 مم إلى 2.0 مم (الصفائح الرقيقة: 0.5-1.0 مم، الصفائح السميكة: 1.0-2.0 مم). تتراوح زوايا فتحات التهوية النموذجية بين 45 درجة و60 درجة، مع نسبة مساحة مفتوحة تتراوح بين 40% و60%. أحجام الألواح القياسية هي 1000×2000mm و1250×2500mm؛ الأحجام المخصصة متاحة عند الطلب.
المعالجة السطحية:يمكن الانتهاء من صفائح الفولاذ المجلفنة بطبقة من المسحوق الكهروستاتيكي. يتم تخصيص الألوان وفقًا لمعايير RAL (تشمل الألوان الشائعة الرمادي الداكن والرمادي الفاتح والأزرق الملكي والأخضر الداكن).
يتم دعم الأداء الصوتي لألواح التهوية المثقبة ببيانات تجريبية ملموسة. أظهرت الأبحاث المنهجية التي أجراها مختبر الصوتيات المعمارية في جامعة تشينغ كونغ الوطنية (تايوان) على ألواح التهوية الأفقية المثقبة أن متوسط تقليل الضوضاء يتراوح من 4 ديسيبل كحد أدنى إلى 15 ديسيبل كحد أقصى. تشمل المتغيرات الرئيسية التي تؤثر على الأداء الصوتي طول فتحات التهوية، وسمك فتحات التهوية، والتكوين الهيكلي (الثقوب من جانب واحد مقابل ثقب مزدوج الجوانب)، وزاوية فتحات التهوية، وتباعد فتحات التهوية.
تعمل ألواح اللوفر المثقبة على تسهيل التهوية الطبيعية وتخفيف الضغط من خلال الثقوب الزاوية في اللوفرات، مما يقلل بشكل فعال من مقاومة الرياح. عند استخدامه في حواجز البناء، يقلل تصميم تدفق الهواء ذو الفتحات من مقاومة الرياح بنسبة تزيد عن 30% مقارنة بالحواجز الصلبة التقليدية، بناءً على حسابات حمل الرياح المقارنة. تم تصميم اللوحات لتلبية متطلبات حمل الرياح المحلية وفقًا لقوانين البناء المعمول بها (على سبيل المثال، GB 50009 / EN 1991)، مع التحقق من الأداء الفعلي من خلال الحسابات الهيكلية وتقييمات حمل الرياح الخاصة بالمشروع. وهذا يجعلها مناسبة للمناطق الساحلية المعرضة للأعاصير والرياح.
يتم ضمان مقاومة التآكل لألواح التهوية المثقبة من خلال نظام مزدوج العملية: الجلفنة بالغمس الساخن يليها طلاء مسحوق إلكتروستاتيكي. يتم دمج الطبقة الأساسية المجلفنة مع طلاء مسحوق بوليستر خارجي بدرجة حرارة عالية (سمك ≥60μm). تتحمل الألواح 500 ساعة من اختبار رش الملح دون تقشير أو صدأ، وفقًا للمواصفة ASTM B117 / ISO 9227. تتوفر تقارير اختبار الطرف الثالث عند الطلب، ويقدر عمر الخدمة الخارجي بـ 5-10 سنوات في ظل الظروف البيئية العادية.
مصنوعة من الفولاذ المجلفن Q235، وتوفر المادة قوة ضغط ممتازة، بينما تضمن عملية ختم فتحات التهوية دقة الأبعاد العالية. في تطبيقات النقل بالسكك الحديدية (التهوية والمصاريع المقاومة للمطر)، يجمع الهيكل بين ألواح التهوية المثقبة الأمامية وحواجز المطر الخلفية لتحقيق التوازن بين تدفق الهواء والحماية من الطقس. بالنسبة لمقصورات طاقة المعدات الآلية، يمكن وضع مادة ممتصة للصوت بقطر 5-10 مم على هيكل فتحات التهوية لتخفيف الضوضاء.
ديكور المباني العامة واسعة النطاق وامتصاص الصوت:يتم استخدام هذه الألواح المثقبة ذات اللوفر للديكور والمعالجة الصوتية في المشاريع الكبرى مثل المطارات ومحطات السكك الحديدية والملاعب ومراكز المعارض ومحطات المترو.
اكتناز البناء:يتميز الكنز المثقوب ذو الفتحات بتصميم معياري مع مجموعة مثبتة بمسامير، مما يلغي الحاجة إلى اللحام في الموقع. وهو يدعم إعادة الاستخدام أكثر من 5 مرات ويتميز بمعدل إعادة تدوير الفولاذ بنسبة 95%.
تهوية المعدات وتبديد الحرارة:تُستخدم هذه اللوفرات كألواح لتبديد الحرارة لحاويات المعدات، وعادةً ما يتم تصنيعها من الفولاذ المقاوم للصدأ أو الفولاذ المجلفن أو الألومنيوم (السمك: 0.8-2 مم)، مما يوفر تهوية فعالة وتبديدًا للحرارة مع توفير الحماية من الغبار والرذاذ.
تعتمد جميع المعلمات المذكورة أدناه على إنتاج المصنع القياسي أو الاختبار المرجعي. التخصيص متاح لتلبية متطلبات المشروع المحددة.
| مقياس الأداء | المعلمة/المواصفات | ملاحظات / أساس الاختبار |
|---|---|---|
| المواد الأساسية | الفولاذ المجلفن Q235 / الفولاذ المقاوم للصدأ 304 / سبائك الألومنيوم | مختارة على أساس البيئة |
| سمك قياسي | 0.5-2.0 ملم | رقيقة: 0.5-1.0 ملم؛ السُمك: 1.0-2.0 ملم |
| زاوية ميل اللوفر | 45 درجة -60 درجة | التصميم القياسي |
| نسبة المساحة المفتوحة | 40%-60% | يوازن الفحص والتهوية |
| المعالجة السطحية | جلفنة بالغمس الساخن + طلاء مسحوق إلكتروستاتيكي | سمك الطلاء ≥60 ميكرومتر |
| اختبار رش الملح | ≥500 ساعة | أستم B117 / إسو 9227؛ التقرير متاح |
| متوسط الحد من الضوضاء | 4-15 ديسيبل | تم التحقق منها في المختبر الصوتي |
| أداء حمل الرياح | مصممة لتلبية متطلبات حمل الرياح GB 50009 / EN 1991 | هيكل كوة توجيه الهواء. التحقق الخاص بالمشروع |
| الفحص البصري | كتل أكثر من 90% من خط الرؤية الأفقي | تم قياسه على مسافة 1 متر، عرضًا عموديًا |
| حجم اللوحة القياسي | 1000×2000 ملم / 1250×2500 ملم | قابلة للتخصيص |
1. تهوية بدون رؤية (وظيفة فريدة).يخلق تصميم الفتحة ذات الزاوية تداخلًا عند النظر إليه من الأمام، مما يحجب أكثر من 90% من خط الرؤية من الخارج مع السماح بتدفق الهواء الطبيعي - مما يوازن بين حماية الخصوصية والتهوية وتبديد الحرارة. يتم قياس الفحص البصري على مسافة 1 متر عموديًا على سطح اللوحة.
2. تم التحقق من الأداء الصوتي (تقليل من 4 إلى 15 ديسيبل).تؤكد الاختبارات المعملية انخفاض متوسط الضوضاء بمقدار 4-15 ديسيبل؛ يمكن تحسين الأداء بشكل أكبر عن طريق إضافة القطن الممتص للصوت أو الألواح المثقبة الدقيقة.
3. مقاومة التآكل والمتانة (التحقق من رش الملح لمدة 500 ساعة).تضمن الحماية المزدوجة ضد التآكل (الجلفنة بالغمس الساخن بالإضافة إلى طلاء المسحوق الإلكتروستاتيكي) عدم التقشير أو الصدأ بعد 500 ساعة من اختبار رش الملح وفقًا لمعايير ASTM B117 / ISO 9227؛ عمر الخدمة الخارجي 5-10 سنوات.
4. تجميع الوحدات وقابلية إعادة الاستخدام.تصميم وحدات مع وصلات مثبتة بمسامير يلغي الحاجة إلى اللحام في الموقع؛ يمكن إعادة استخدام الألواح خمس مرات على الأقل، مع معدل إعادة تدوير للصلب يصل إلى 95%.
5. تخصيص المواد والمواصفات المرنة.متوفر بمواد مختلفة مثل الفولاذ المجلفن Q235 والفولاذ المقاوم للصدأ والألمنيوم. يمكن تخصيص سمك اللوحة وأبعادها وألوانها لتلبية متطلبات المشروع المحددة.
1.أنظمة الديكور وامتصاص الصوت للمباني العامة الكبيرة مثل المطارات ومحطات السكك الحديدية والملاعب ومراكز المعارض ومحطات المترو.
2.اكتناز موقع البناء لأعمال الطرق، وحفر مترو الأنفاق، والتجديد السكني (يتطلب مقاومة الرياح وتخفيف الضغط).
3.التهوية وتبديد الحرارة والحماية من الغبار للمنشآت الصناعية وغرف المعدات.
4.حواجز الضوضاء للطرق البلدية والمناطق الصناعية (عند دمجها مع مواد ممتصة للصوت).
5.أنظمة تظليل وتهوية معمارية متكاملة.
هل تبحث عن لوحة وظيفية توازن بين التهوية والحجب للديكور المعماري أو اكتناز البناء أو مشاريع تقليل الضوضاء؟ مصنوعة من الفولاذ المجلفن Q235 أو الفولاذ المقاوم للصدأ، وتتميز هذه الألواح بفتحات تهوية بزاوية 45 درجة - 60 درجة ومختومة بدقة. إنها توفر فحصًا بصريًا بنسبة تزيد عن 90% (يتم قياسها عند عرض عمودي بمقدار 1 متر) مع تمكين التهوية الطبيعية وتخفيف الضغط، مما يوفر مقاومة أقل للرياح بنسبة تزيد عن 30% مقارنة بالألواح الصلبة. تؤكد الاختبارات المعملية الصوتية انخفاض الضوضاء بمقدار 4-15 ديسيبل، بينما تتحقق اختبارات رش الملح لمدة 500 ساعة (ASTM B117 / ISO 9227) من مقاومتها للتآكل؛ يسمح التصميم المعياري بإعادة الاستخدام المتكرر. بدءًا من امتصاص الصوت الزخرفي في المباني العامة الكبيرة وحتى الحواجز المقاومة للرياح لأعمال الطرق الحضرية، توفر ألواح التهوية المثقبة - المدعومة ببيانات أداء مثبتة - حلاً موثوقًا يضمن "التهوية بدون رؤية" إلى جانب تقليل الضوضاء ومقاومة الرياح.
نقوم باختبار الألواح المطلية بالمسحوق وفقًا للمواصفة ASTM B117 أو ISO 9227 لمدة 500 ساعة. تتوفر تقارير اختبار الطرف الثالث عند الطلب للتحقق من النتائج.
يتم قياس معدل الفحص البصري على مسافة 1 متر عموديًا على سطح اللوحة. في ظل زوايا المشاهدة العادية، تتداخل فتحات التهوية المائلة لحجب أكثر من 90% من خط الرؤية الأفقي مع السماح بتدفق الهواء.
نعم. يقلل التصميم ذو الفتحات من حمل الرياح بنسبة تزيد عن 30% مقارنة بالألواح الصلبة. نقوم بإجراء حسابات حمل الرياح الخاصة بالمشروع وفقًا للقوانين المعمول بها (على سبيل المثال، GB 50009 أو EN 1991) لضمان تصميم اللوحات وهيكل الدعم بشكل مناسب.
نحن نقدم الفولاذ المجلفن Q235، الفولاذ المقاوم للصدأ 304، وسبائك الألومنيوم. يعتمد الاختيار على متطلبات التآكل وحدود الوزن والتفضيلات الجمالية. يمكن طلاء جميع المواد بالمسحوق بألوان RAL المختلفة.
نعم، يمكننا تقديم لوحات عينة للتقييم ومشاركة تقارير الاختبار ذات الصلة (رذاذ الملح، الصوتي، الميكانيكي) عند الطلب. يقدم فريقنا الهندسي أيضًا الاستشارات الفنية لمشروعك المحدد.
تم تصميم الألواح لتجميع وحدات مثبتة بمسامير، مما يلغي الحاجة إلى اللحام في الموقع. وهذا يسمح بالتركيب السريع والتفكيك السهل، ويمكن إعادة استخدام اللوحات عدة مرات.
Tianjin SENBO Building Materials Technology Co., Ltd. هي شركة مصنعة للألواح المثقبة ذات الفتحات، وأنظمة مصدات الرياح، وشبكات سقالات التسلق، ومنتجات الأغلفة المعدنية الأخرى. تقع قاعدة الإنتاج الخاصة بنا في منطقة Jinghai للتنمية الاقتصادية، Tianjin، الصين، وهي مجهزة بخطوط إنتاج أوتوماتيكية وعملية فحص الجودة من أربع مراحل. لمزيد من المعلومات حول مصنعنا، والشهادات، وقدرات الاختبار، ومراجع المشروع، يرجى زيارة موقعنامعلومات عناصفحة أواتصل بفريقنا الهندسي.
