يتم إنتاج الصفائح المعدنية المثقبة، والمعروفة أيضًا بالألواح المثقبة أو الشبكة المثقبة، عن طريق ثقب أنماط الثقب في الصفائح المعدنية.سينبو لمواد البناءتوفر هذه المنتجات للتطبيقات المعمارية والصوتية والصناعية، مع التركيز على دقة الأبعاد وإمكانية تتبع المواد.
يعتمد اختيار المادة الأساسية على بيئة التشغيل ومتطلبات الأداء. يتم استخدام ثلاث مجموعات مادية بشكل شائع:
304 الفولاذ المقاوم للصدأ:يوفر مقاومة للتآكل مناسبة للبيئات الخارجية والكيميائية العدوانية. لم تظهر عينة تمثيلية أي صدأ بعد 1000 ساعة من اختبار رش الملح تحت ظروف ASTM B117. يعتمد الأداء الفعلي على تشطيب السطح وإعداد الحواف.
سبائك الألومنيوم (على سبيل المثال، 6061):يوفر كثافة منخفضة (حوالي 2.7 جم/سم³) بالإضافة إلى قوة جيدة. يمكن أن تكون المادة مؤكسدة أو مطلية بالمسحوق لتعزيز متانة السطح ومظهره.

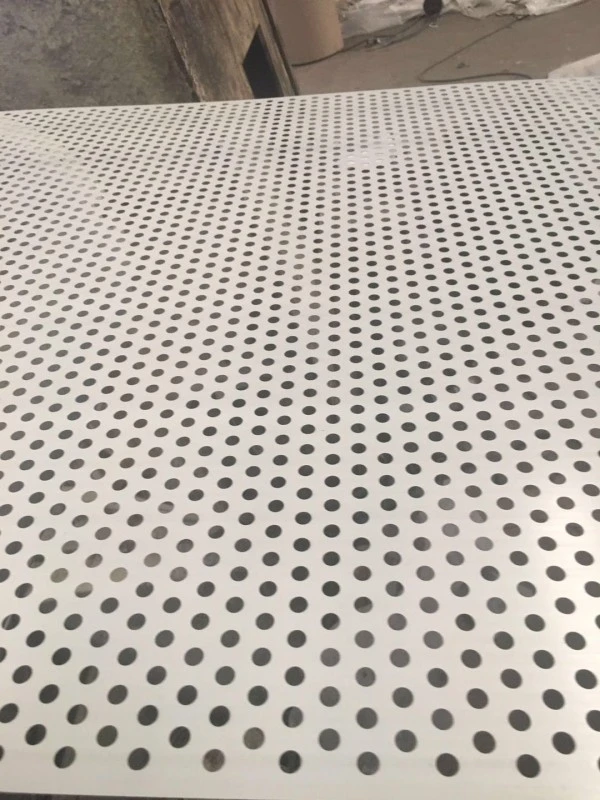

Q235 الفولاذ المجلفن أو المطلي بالألوان:خيار اقتصادي للاستخدام المعماري والصناعي العام. يتم تحقيق حماية السطح عادةً من خلال الجلفنة بالغمس الساخن تليها طلاء مسحوق إلكتروستاتيكي.
تنتج معدات التثقيب CNC عالية السرعة أكثر من 20 نموذج تثقيب، بما في ذلك الأشكال الدائرية والمربعة والمشقوقة والسداسيّة والمتقاطعة والمتقشرة السمكية وزهرة البرقوق. تسمح العملية بالتحكم الدقيق في قطر الثقب، والتباعد، ونسبة المساحة المفتوحة.

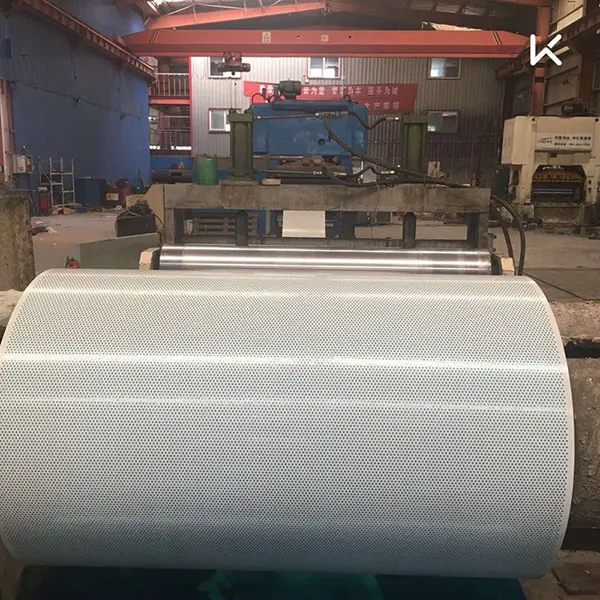

يمكن إنتاج الألواح المسطحة بسماكة تتراوح من 0.1 مم إلى 15 مم، مع قطر ثقب يتراوح من 0.1 مم إلى 200 مم. تتوفر الألواح الملفوفة بسماكات تتراوح من 0.2 مم إلى 1.5 مم، وبأقصى عرض 1250 مم وأقطار الفتحات من 0.5 مم إلى 10 مم. بالنسبة للتطبيقات المعمارية، تتراوح السماكة الشائعة من 0.5 مم إلى 2.0 مم، مع قطر ثقب يتراوح بين 3 مم و20 مم. تعتبر نسب المساحة المفتوحة من 15% إلى 60% نموذجية، ويتم التحكم في تحمل قطر الثقب في حدود ±0.1 مم.
يمكن أن يتم أكسدة صفائح سبائك الألومنيوم لإنشاء طبقة أكسيد صلبة وكثيفة تعمل على تحسين مقاومة التآكل وصلابة السطح. يوفر طلاء المسحوق لمسة نهائية صديقة للبيئة مع الطقس الجيد والمقاومة للمواد الكيميائية. يوفر الطلاء الكهربي تغطية موحدة مع التصاق قوي.
عادة ما تتم حماية صفائح الفولاذ عن طريق الجلفنة بالغمس الساخن يليها طلاء مسحوق إلكتروستاتيكي، بسماكة طلاء نموذجية لا تقل عن 60 ميكرومتر.
تساهم الألواح المثقبة في امتصاص الصوت عند تركيبها مع وجود فجوة هوائية أو مادة داعمة مسامية. تفقد الموجات الصوتية التي تدخل الثقوب طاقتها من خلال الاحتكاك والتأثيرات اللزجة على الأسطح المفتوحة.
تم قياس معاملات امتصاص الصوت عند ترددات نطاق أوكتاف محددة وفقًا للمواصفة ASTM C423 لتجميع تمثيلي يتكون من لوح ألومنيوم بفتحة سداسية مع طبقة داعمة مسامية وتجويف هواء. وكان معامل تقليل الضوضاء (NRC) الناتج 0.8 أو أعلى لهذا التكوين الذي تم اختباره. يعتمد NRC الفعلي للتثبيت المحدد على سمك اللوحة، وحجم الثقب، ومعدل الثقب، والمواد الداعمة، وعمق تجويف الهواء، وطريقة التثبيت. تقارير الاختبار متاحة عند الطلب.
يعتمد الأداء الميكانيكي على المادة الأساسية والسمك ونمط الثقب. يجب أن يتم حساب سعة الحمولة الهيكلية وفقًا لمعايير التصميم المعمول بها بناءً على سمك اللوحة، وهندسة الثقب، وتباعد الدعم، والامتداد، وطريقة التثبيت. كمرجع، تم التحقق من لوحة فولاذية بسمك 3 مم مع ثقوب مربعة (فتحة 10 مم) ومدى دعم محدد لتحمل حمولة موزعة بشكل موحد تبلغ 5 كيلو نيوتن / متر مربع من خلال الحسابات الهندسية. يمكن تقديم ملاحظات حسابية مفصلة عند الطلب.
تُظهر الألواح ذات الثقوب الدائرية (فتحة 20 مم، منطقة مفتوحة بنسبة 50٪) مقاومة لتدفق الهواء تبلغ 50 باسكال أو أقل عند اختبارها وفقًا للمعيار ISO 5801.
يتم التحقق من مقاومة التآكل من خلال اختبار رش الملح: أظهرت عينة من الفولاذ المقاوم للصدأ 304 عدم وجود صدأ بعد 1000 ساعة وفقًا لمعيار ASTM B117؛ لم يظهر الفولاذ المجلفن مع الجلفنة بالغمس الساخن وطلاء المسحوق أي تقشير أو صدأ بعد 500 ساعة تحت نفس المعيار. تقارير الاختبار متاحة.
تُظهر ألواح الألمنيوم المؤكسدة أو المطلية بالمسحوق مقاومة محسنة للتآكل والتآكل والتعرض للأشعة فوق البنفسجية. يمكن تأكيد أداء كل معالجة سطحية من خلال تقارير الاختبار ذات الصلة المرفقة بالطلب.
تُستخدم الألواح المثقبة في حواجز الضوضاء الخاصة بوسائل النقل، وغالبًا ما يتم دمجها مع مواد ممتصة للصوت خلف الوجه المثقب. في المباني العامة مثل محطات المطارات ومحطات السكك الحديدية والملاعب ومراكز المعارض، توفر اللوحات التحكم الصوتي مع السماح بمرونة التصميم البصري.
تستخدم الواجهات المعمارية أنماطًا مثقوبة لإنشاء تأثيرات شبه شفافة وتنوعات في الضوء والظل. تشمل الأمثلة الموثقة الواجهة المعدنية لشقق Skylight في فرنسا ومكتبة الأكاديمية المركزية للفنون الجميلة. للحصول على مراجع ووثائق خاصة بالمشروع، يرجى الاتصال بفريقنا.
تعتمد المعلمات التالية على الإنتاج القياسي ومعايير الاختبار ذات الصلة. حيثما ينطبق ذلك، تتوفر وثائق الأدلة عند الطلب.
| مؤشر الأداء | المعلمة/المواصفات | ملاحظات / أساس الأدلة |
|---|---|---|
| المواد الأساسية | 304 الفولاذ المقاوم للصدأ / Q235 الفولاذ المجلفن / سبائك الألومنيوم / الفولاذ المطلي بالألوان | شهادات المواد المتاحة |
| سمك مشترك | 0.5-2.0 مم (معماري)؛ 0.1-15 ملم (النطاق الكامل) | |
| نطاق الفتحة | 0.5–200 ملم (قابل للتخصيص) | 3-20 ملم شائع في الهندسة المعمارية |
| نسبة المساحة المفتوحة | 15%-60% (قابل للتخصيص) | |
| نمط الثقب | مستديرة، مربعة، مشقوقة، سداسية، متقاطعة، حرشف السمك، زهر البرقوق، إلخ. | أكثر من 20 نوعا متاحا |
| معامل خفض الضوضاء (NRC) | ≥0.8 (التجميع الذي تم اختباره: ألومنيوم ذو فتحة سداسية + دعامة + تجويف هواء) | أستم C423؛ تقرير الاختبار متاح |
| تحميل موزع بشكل موحد | 5 كيلو نيوتن/م² (فولاذ 3 مم، فتحات مربعة 10 مم، نطاق محدد) | الحساب الهندسي التفاصيل عند الطلب |
| مقاومة التآكل | 304 غير قابل للصدأ: لا يصدأ بعد 1000 ساعة من رش الملح؛ مجلفن + مسحوق: 500 ساعة | أستم B117؛ تقارير الاختبار المتاحة |
| أداء النار | الركيزة الفولاذية غير قابلة للاشتعال | تصنيف التجميع الكامل لكل اختبار قابل للتطبيق |
| الأعلى. حجم اللوحة المسطحة | 1450 × 3500 ملم | تخضع للمادة والنمط |
| التسامح الفتحة | ± 0.1 ملم | دقة التثقيب باستخدام الحاسب الآلي |
1. التحقق من الأداء الصوتي.تم تأكيد NRC أعلى من 0.8 لتجميع تم اختباره بشكل محدد. عند دمجها مع الدعم المناسب وتجويف الهواء، تساعد الألواح على تقليل مستويات الضوضاء في حواجز المرور والأنظمة الصوتية المعمارية.
2. المرونة المادية.تشمل الخيارات الفولاذ المقاوم للصدأ 304 لمقاومة التآكل، وسبائك الألومنيوم لتطبيقات الديكور خفيفة الوزن، والفولاذ المجلفن للاستخدام العام الاقتصادي.
3. تنوع أنماط التثقيب.يتوفر أكثر من 20 نمطًا، مع قطر ثقب قابل للتخصيص ونسبة مساحة مفتوحة لتحقيق الشفافية البصرية والأداء الصوتي والتهوية المطلوبة.
4. التشطيبات المقاومة للطقس.يمكن أن تكون ألواح الألمنيوم مؤكسدة أو مطلية بالمسحوق. تستخدم الألواح الفولاذية الجلفنة بالغمس الساخن بالإضافة إلى طلاء المسحوق. يمكن تقديم تقارير الاختبار لمقاومة رذاذ الملح.
5. نطاق تطبيق واسع.مناسب للمعالجة الصوتية الزخرفية في المباني العامة، وحواجز ضوضاء المرور، وحواجز المعدات الصناعية، ومكونات الترشيح.
للتطبيقات الصوتية:حدد نمط التثقيب والمنطقة المفتوحة بناءً على نطاق التردد المستهدف. تعمل المادة الداعمة المسامية والفجوة الهوائية على تحسين الامتصاص بشكل كبير. استخدم بيانات اختبار ASTM C423 للحصول على إرشادات، ولكن تحقق من أداء التجميع الخاص بك.
للواجهات الخارجية:اختر الفولاذ المقاوم للصدأ 304 أو الألومنيوم المطلي بالمسحوق لمقاومة التآكل على المدى الطويل. تأكد من أن سمك اللوحة وشكلها يتوافق مع متطلبات حمل الرياح لموقع المشروع.
الترشيح الصناعي:حدد قطر الثقب المطلوب والتباعد والمنطقة المفتوحة بدقة. يعد التحكم في تحمل الأبعاد أمرًا بالغ الأهمية لأداء التصفية المتسق.
أثناء التثبيت:تعامل مع الألواح بعناية لتجنب ثني الحواف المثقبة أو إتلافها. استخدام السحابات المناسبة وتأطير الدعم. بالنسبة للتجميعات الصوتية، تأكد من تركيب المادة الخلفية بدون فجوات أو ضغط قد يقلل من الأداء.
نحن نقبل الرسومات المقدمة من العملاء بتنسيقات CAD الشائعة (DXF، DWG) لتخطيطات التثقيب المخصصة. يقوم فريقنا الهندسي بمراجعة هندسة الثقب ومسافة الحافة والمنطقة المفتوحة ومتطلبات التشكيل قبل الإنتاج. تتوفر شهادات فحص المادة الأولى والمواد عند الطلب.
1.أنظمة حواجز الصوت للتحكم في ضوضاء حركة المرور على طول الطرق السريعة والسكك الحديدية ومترو الأنفاق.
2.الديكور الداخلي الممتص للصوت للمباني العامة الكبيرة، بما في ذلك محطات المطارات ومحطات السكك الحديدية عالية السرعة والملاعب ومراكز المعارض.
3.الواجهات والأسقف والفواصل المعمارية التي تخلق تأثيرات الضوء والظل والتصميمات البصرية شبه الشفافة.
4.أغطية حماية للمعدات الصناعية وألواح تبديد الحرارة وشبكات السماعات.
5.الترشيح والغربلة الصناعية للآلات الكيميائية والمعدات الصيدلانية وآلات تجهيز الأغذية.
يعتمد الاختيار على نطاق التردد المستهدف والمواد الداعمة. بالنسبة لامتصاص نطاق الكلام بشكل عام، تكون المساحة المفتوحة 20-30% مع قطر ثقب يتراوح بين 3-6 ملم أمرًا شائعًا. تعمل الطبقة الخلفية المسامية السميكة وتجويف الهواء العميق على تحسين امتصاص التردد المنخفض. نوصي باختبار مجموعة تمثيلية أو استشارة متخصص في الصوتيات للمساحات الحيوية.
يتم ثقب الصفائح المثقبة من المعدن الصلب، مما يترك نمط ثقب نظيف وموحد بدرجة عالية من الدقة. يتم شق وتمديد المعدن الموسع، مما يخلق شبكة ذات فتحات على شكل الماس وسطح مزخرف. عادةً ما توفر الصفائح المثقبة تسطيحًا أفضل ومجموعة واسعة من الأنماط الزخرفية، في حين أن المعدن الموسع غالبًا ما يكون أخف وزنًا وأقل تكلفة لبعض التطبيقات الصناعية.
نعم، ولكن المدى يعتمد على المادة والسمك ونمط الثقب. الأنماط المفتوحة للغاية تقلل من القابلية للتشكيل. إذا كان التشكيل مطلوبًا، فيجب تصميم مخطط التثقيب لتجنب الضغط الزائد عند حواف الثقب. ناقش متطلبات التشكيل مع فريقنا الهندسي خلال مرحلة التصميم.
بالنسبة للبيئات الساحلية، يوصى عادةً بالفولاذ المقاوم للصدأ 304 أو سبائك الألومنيوم مع تشطيب مناسب مؤكسد أو مسحوق مطلي. يوفر الفولاذ المقاوم للصدأ أعلى مقاومة للتآكل، في حين أن الألومنيوم أخف وزنًا. تجنب الفولاذ المجلفن القياسي ما لم يكن به طبقات حماية إضافية مناسبة للظروف المحددة.
ليس بالضرورة. في حين أن المنطقة المفتوحة الأعلى تسمح لمزيد من الصوت بالوصول إلى المادة الداعمة، إلا أن هناك نطاقًا مثاليًا. وفوق حد معين، تنخفض كتلة اللوحة وصلابتها، مما قد يقلل من أداء التردد المنخفض. التفاعل بين المنطقة المفتوحة، وقطر الثقب، والمواد الداعمة، وعمق التجويف يحدد الامتصاص الكلي. يوصى بإجراء الاختبار أو المحاكاة للحصول على نتائج دقيقة.
شركة Tianjin SENBO Building Materials Technology Co., Ltd. هي شركة مصنعة للصفائح المعدنية المثقبة، وألواح Al-Mg-Mn المثقبة، وألواح الصوف الصخري المركبة المثقبة، ومنتجات الأغلفة المعدنية الأخرى. تقع قاعدة الإنتاج الخاصة بنا في منطقة Jinghai للتنمية الاقتصادية، Tianjin، الصين، وهي مجهزة بخطوط إنتاج أوتوماتيكية وعملية فحص الجودة من أربع مراحل. لمزيد من المعلومات حول مصنعنا، والشهادات، وقدرات الاختبار، ومراجع المشروع، يرجى زيارة موقعنامعلومات عناصفحة أواتصل بفريقنا الهندسي.
