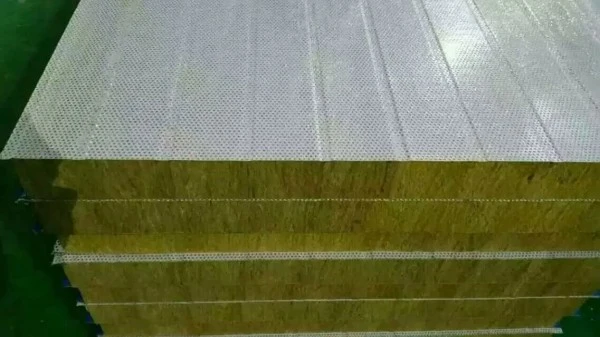

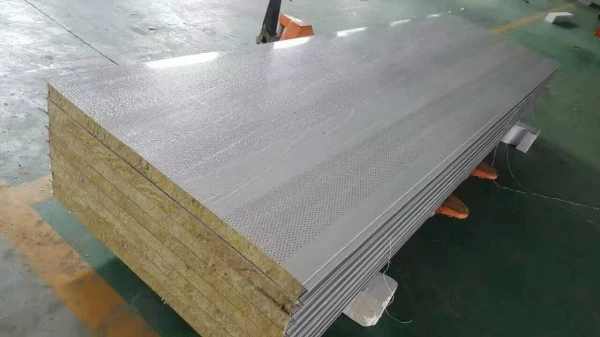

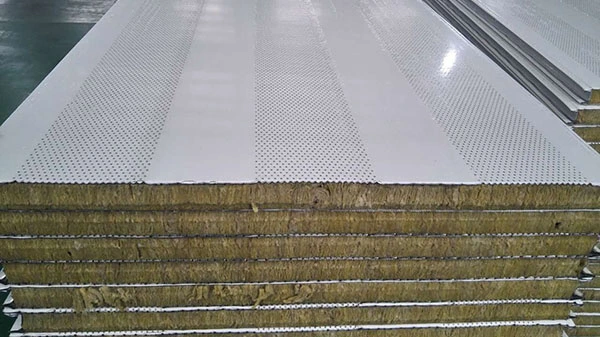

اللوحة المركبة من الصوف الصخري المثقبة عبارة عن لوحة ساندويتش ذات وجه معدني تجمع بين قلب الصوف الصخري ولوحة الواجهة المثقبة.سينبو لمواد البناءتوفر هذا المنتج للتطبيقات التي يجب فيها التعامل مع الامتصاص الصوتي والسلامة من الحرائق معًا، مثل الأماكن العامة والمنشآت الصناعية وغرف المعدات.

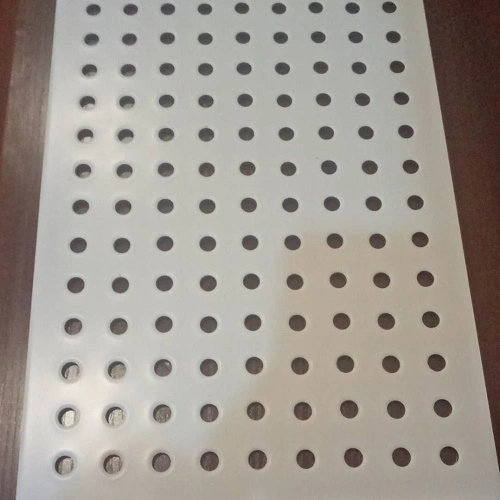

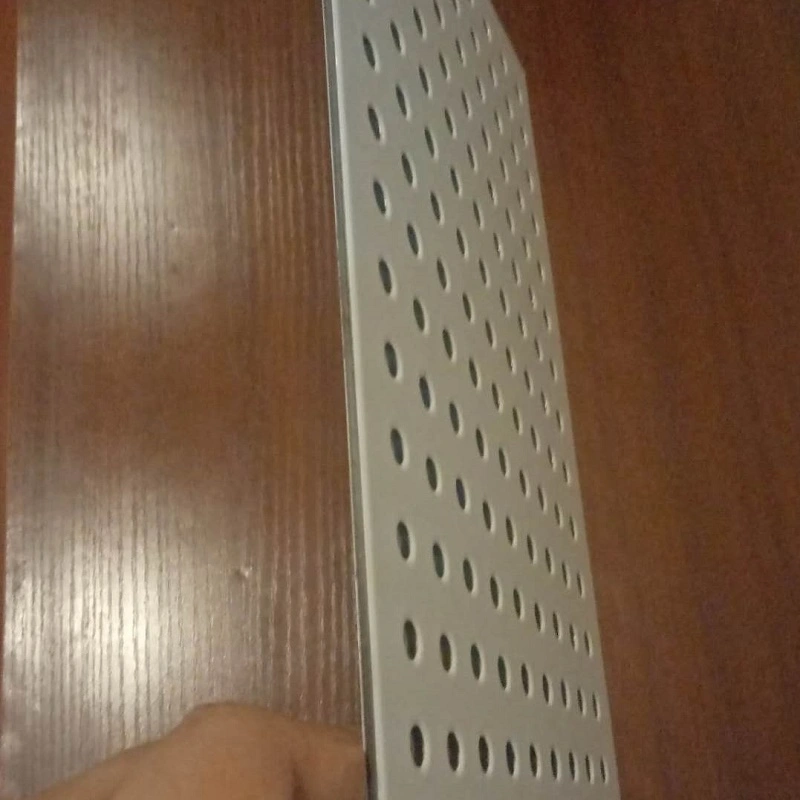

تتكون اللوحة من قلب من الصوف الصخري مرتبط بين واجهتين معدنيتين باستخدام عامل رغوة البولي يوريثان عالي القوة. يتم تثقيب لوح الوجه الخارجي بمعدات دقيقة لإنشاء أحجام محددة للفتحة ومناطق مفتوحة. الطبقة الخلفية الداخلية صلبة وتوفر الدعم الهيكلي. تدخل الموجات الصوتية من خلال الثقوب وتمتصها ألياف الصوف الصخري، وتحول الطاقة الصوتية إلى حرارة من خلال الاحتكاك والتأثيرات اللزجة.
تبلغ كثافة قلب الصوف الصخري 80-120 كجم/م3، مع توجيه الألياف بشكل عمودي على سطح اللوحة. تكون مواد المواجهة عادةً من الفولاذ المطلي بالألوان أو الفولاذ المجلفن، بسماكة تتراوح بين 0.4 و0.8 مم والتخصيص متاح. يمكن تعديل أنماط التثقيب وأقطار الثقب لتلبية متطلبات التصميم الصوتي المحددة.
يتوافق المنتج مع GB/T 23932 (ألواح شطيرة من الصوف الصخري ذات وجه معدني للاستخدام في المباني) وJC/T 869 (ألواح شطيرة من الصوف الصخري وصوف الخبث ذات وجه معدني). تحدد هذه المعايير المتطلبات الأساسية لجودة المواد وبناء الألواح.
تعتمد آلية امتصاص الصوت على الواجهة المثقبة والصوف الصخري المسامي. عندما يتجاوز معدل التثقيب 20%، فإن الزيادات الإضافية يكون لها تأثير محدود على الامتصاص، ويعتمد الأداء بشكل أساسي على الصوف الصخري نفسه.
تظهر القياسات باستخدام طريقة أنبوب المعاوقة (ISO 10534-2) وطريقة غرفة الصدى (ISO 354) أن معامل تقليل الضوضاء (NRC) للهيكل المعدني المثقوب والصوف الصخري يمكن أن يتجاوز 0.8. وصلت التكوينات عالية الأداء إلى 0.90-0.95 في ظل ظروف المختبر. يعتمد الأداء الفعلي على تكوين اللوحة المحدد وطريقة التثبيت ووجود أي تجويف هوائي خلف اللوحة.
إن قلب الصوف الصخري عبارة عن مادة ليفية غير عضوية مصنفة من الفئة أ (غير قابلة للاحتراق). يحافظ على السلامة الهيكلية عند درجات حرارة أعلى من 1000 درجة مئوية. اللوحة مناسبة للمباني العامة ذات المتطلبات الصارمة للسلامة من الحرائق. يمتلك قلب الصوف الصخري أيضًا موصلية حرارية تبلغ 0.035–0.043 واط/(م·ك)، مما يوفر عزلًا حراريًا بالإضافة إلى امتصاص الصوت.
تبلغ نسبة الكارهة للماء لقلب الصوف الصخري 98% على الأقل، ومحتوى الرطوبة 0.5% أو أقل. تساعد هذه الخصائص اللوحة على مقاومة الرطوبة والعفن والتعفن وأضرار الحشرات طوال فترة خدمتها.
تعتمد المعلمات التالية على الإنتاج القياسي ومعايير الاختبار ذات الصلة. تقارير الاختبار متاحة عند الطلب.
| مؤشر الأداء | المعلمة/المواصفات | ملاحظات / الأساس القياسي |
|---|---|---|
| تواجه المواد | فولاذ مطلي بالألوان / فولاذ مجلفن / فولاذ مطلي بالزنك | سمك 0.4-0.8 ملم، للتخصيص |
| المواد الأساسية | الصوف الصخري (نوع غير عضوي متجانس) | الكثافة 80-120 كجم/م3 |
| سمك الأساسية | 50 / 75 / 80 / 100 / 120 / 150 / 175 / 200 ملم | قابلة للتخصيص |
| معدل ثقب اللوحة | ≥20% (مستحسن) | إذا تجاوزت نسبة 20%، يصبح التأثير على الامتصاص طفيفًا |
| قطر الثقب المشترك | قابلة للتخصيص | النمط والقطر مصممان لكل مشروع |
| العرض الفعال | 450-1000 ملم (يختلف حسب نوع اللوحة) | على سبيل المثال، موديل 950، موديل 1150 |
| تصنيف النار | الفئة أ (غير قابلة للاحتراق) | يفي بالمعايير ذات الصلة |
| الموصلية الحرارية | 0.035–0.043 واط/(م·ك) | جوهر الصوف الصخري |
| معامل خفض الضوضاء (NRC) | ≥0.8 (نموذجي)؛ ما يصل إلى 0.90-0.95 للتكوينات المحسنة | تم القياس وفقًا لمعيار ISO 354 / ISO 10534-2 |
| حد مقاومة الحريق | ≥1000 درجة مئوية | خاصية المواد الأساسية |
| الكارهة للماء | ≥98% | |
| المعايير التنفيذية | غيغابايت / تي 23932، جي سي / تي 869 | ألواح ساندويتش من الصوف الصخري ذات وجه معدني |
1. تم التحقق من الامتصاص الصوتي.يتجاوز NRC 0.8 في التكوينات النموذجية ويمكن أن يصل إلى 0.95 في التجميعات المحسنة. وهذا يجعل اللوحة مناسبة لتقليل الصدى والضوضاء في الأماكن الصناعية والعامة.
2. السلامة من الحرائق من الدرجة الأولى.قلب الصوف الصخري غير قابل للاحتراق ويحافظ على ثباته عند درجة حرارة أعلى من 1000 درجة مئوية، مما يساهم في السلامة من الحرائق في المباني العامة.
3. العزل الحراري المشترك.الموصلية الحرارية التي تبلغ 0.035–0.043 واط/(م·ك) تعني أن اللوحة تؤدي كلاً من الوظائف الصوتية والحرارية، مما يقلل الحاجة إلى طبقات عزل منفصلة.
4. مقاومة الرطوبة والعفن.مع نسبة مقاومة للماء تصل إلى 98% على الأقل، تقاوم اللوحة الرطوبة والعفن والتعفن وأضرار الحشرات، مما يدعم الاستخدام طويل الأمد في مختلف المناخات.
5. تصفيح المصنع للحصول على جودة متسقة.يتم ربط القلب والواجهات باستخدام معدات آلية، مما يضمن قوة ربط ثابتة وصلابة اللوحة مقارنة بالتصفيح في الموقع.
للتصميم الصوتي:حدد نمط الثقب وقطر الثقب والمنطقة المفتوحة بناءً على نطاق التردد المستهدف. يمكن أن يؤدي تجويف الهواء الموجود خلف اللوحة إلى تحسين امتصاص التردد المنخفض؛ استشر متخصصًا في الصوتيات للحصول على أفضل النتائج.
للتجمعات المقاومة للحريق:تأكد من أن تكوين اللوحة يلبي مقاومة الحريق المطلوبة وأن جميع المكونات الداعمة متوافقة مع خطة السلامة من الحرائق.
للمناطق ذات الرطوبة العالية:تأكد من إغلاق حواف اللوحة والمفاصل بشكل صحيح أثناء التثبيت لمنع دخول الرطوبة. يوفر القلب الكاره للماء مقاومة، لكن التفاصيل المناسبة لا تزال ضرورية.
أثناء التثبيت:تعامل مع الألواح بعناية لتجنب إتلاف الواجهة المثقبة. اتبع توصيات الشركة المصنعة للتثبيت ومعالجة المفاصل. حماية السطح من الخدوش والتأثيرات.
1.المباني العامة ذات المتطلبات المزدوجة للسلامة الصوتية والسلامة من الحرائق، مثل الأماكن الرياضية والمسارح وقاعات الحفلات الموسيقية.
2.المنشآت الصناعية وغرف المعدات التي يلزم فيها تقليل الضوضاء.
3.المساحات الحساسة للصوت مثل المكتبات وقاعات المؤتمرات واستوديوهات التسجيل.
4.أنظمة السقف والجدران الممتصة للصوت لمراكز النقل، بما في ذلك محطات المطارات ومحطات السكك الحديدية عالية السرعة.
عندما يكون معدل الثقب أقل من 20%، فإن زيادته تعمل على تحسين امتصاص الصوت عن طريق السماح لمزيد من الموجات الصوتية بالوصول إلى قلب الصوف الصخري. أكثر من 20%، يصبح التأثير بسيطًا، ويعتمد الامتصاص بشكل أساسي على كثافة الصوف الصخري وسمكه، بالإضافة إلى تكوين التركيب.
تم تصميم الألواح في المقام الأول للاستخدام الداخلي. بالنسبة للتطبيقات الخارجية، يجب اختيار مادة الواجهة والطلاء للعوامل الجوية الخارجية، وتحتاج حواف الألواح والمفاصل إلى حماية إضافية ضد الرطوبة. استشر الشركة المصنعة لمعرفة المواصفات الخارجية المحددة.
تقوم طريقة أنبوب المعاوقة (ISO 10534-2) بقياس امتصاص الصوت في ظل حدوث طبيعي وهي مناسبة لمقارنة المواد. تقيس طريقة غرفة الصدى (ISO 354) الامتصاص في ظل ظروف المجال المنتشر، وهو ما يمثل أداء الغرفة الحقيقي بشكل أفضل. يتم استخدام كلتا الطريقتين لتقييم الخصائص الصوتية للوحة.
استخدم فرشاة ناعمة أو مكنسة كهربائية مزودة بفرشاة ملحقة لإزالة الغبار من الثقوب. تجنب استخدام الماء أو المنظفات السائلة على السطح المثقوب ما لم يتم تصنيف اللوحة خصيصًا للتنظيف الرطب. يمكن مسح الوجه غير المثقوب بمنظف خفيف.
يرجى تقديم سمك اللوحة، والمواد المواجهة، ومعدل ونمط الثقب، والكثافة الأساسية، وNRC المطلوبة، وما إذا كان سيتم استخدام الألواح على الجدران أو الأسقف. قم أيضًا بتضمين موقع المشروع وأي متطلبات تتعلق بتصنيف الحرائق أو مقاومة الرطوبة.
شركة Tianjin SENBO Building Materials Technology Co., Ltd. هي شركة مصنعة للألواح المركبة من الصوف الصخري المثقبة، وألواح جدران غرف الأبحاث المعيارية، وألواح غرف الأبحاث، ومنتجات الأغلفة المعدنية الأخرى. تقع قاعدة الإنتاج الخاصة بنا في منطقة Jinghai للتنمية الاقتصادية، Tianjin، الصين، وهي مجهزة بخطوط إنتاج أوتوماتيكية وعملية فحص الجودة من أربع مراحل. لمزيد من المعلومات حول مصنعنا، والشهادات، وقدرات الاختبار، ومراجع المشروع، يرجى زيارة موقعنامعلومات عناصفحة أواتصل بفريقنا الهندسي.
