الألواح المركبة من الصوف الصخري عبارة عن ألواح مركبة مسبقة الصنع تم إنشاؤها عن طريق ربط مواد مواجهة معززة أو طبقات سطحية على ركيزة من ألواح الصوف الصخري. الركيزة نفسها عبارة عن منتج ألياف غير عضوي مصنوع من مواد خام مثل البازلت، والجابرو، والدولوميت، ويتم معالجتها من خلال ذوبان درجة حرارة عالية (أعلى من 1450 درجة مئوية) والألياف، مع إضافة مواد رابطة وعوامل طاردة للماء.
وفقًا للمعيار JGJ/T 350-2015 (المواصفات الفنية لتطبيق العزل الحراري والألواح المركبة المقاومة للحريق)، يتم تصنيف الألواح المركبة إلى أنواع غير عضوية وأخرى عضوية، حيث تندرج ألواح الصوف الصخري ضمن الفئة غير العضوية. يتم تصنيفها أيضًا حسب الكتلة لكل وحدة مساحة إلى النوع الأول (<20 كجم/م²) والنوع الثاني (20-30 كجم/م²).
تتكون المادة الأساسية من شرائح الصوف الصخري ذات اتجاه الألياف بشكل عمودي على سطح اللوحة. يتم تعزيز السطح إما بطبقة ملاط بوليمر شبكية من الألياف الزجاجية أو غشاء واجهة قائم على أسمنت البولي يوريثين. وترد مؤشرات الأداء الرئيسية في الجدول أدناه.
| غرض | نوع الملاط البوليمر الشبكي المصنوع من الألياف الزجاجية | نوع الغشاء المعتمد على مادة البولي يوريثين والأسمنت | طريقة الاختبار |
|---|---|---|---|
| كثافة | ≥140 كجم/م3 | ≥100 كجم/م3 | جيجابايت/ت 5480 |
| معامل الحموضة | ≥1.8 | ≥1.8 | جيجابايت/ت 5480 |
| الاستقرار الأبعاد | .01.0% | .20.2% | جيجابايت/ت 8811 |
| قوة الشد عمودي على السطح | ≥0.10 ميجا باسكال | ≥0.10 ميجا باسكال | جيجابايت/ت 30804 |
| الموصلية الحرارية | .046 واط/(م·ك) | .042 واط/(م·ك) | جيجابايت/ت 10295/10294 |
| أداء الاحتراق | الفئة أ | الفئة أ | غيغابايت 8624 |
أبعاد المنتج الموصى بها لا يزيد طولها عن 1200 مم وعرضها لا يزيد عن 600 مم. انحراف السمك المسموح به هو +2 مم / -0 مم. يجب أن يكون طلاء البوليمر الموجود على سطح المادة الأساسية موحدًا، مع عدم وجود مناطق غير مطلية.
يتكون هذا المنتج من الفولاذ المجلفن أو الفولاذ المطلي بالألوان (سُمك 0.4-0.8 مم) وقلب من الصوف الصخري، مربوطين معًا باستخدام مادة لاصقة عالية القوة. بالمقارنة مع ألواح الصوف الصخري القياسية، فهي توفر صلابة إجمالية محسنة وقدرة تحمل أحمال مرنة. تعمل الواجهة المعدنية أيضًا على تعزيز مقاومة الطقس ومقاومة الصدمات.
يتميز هذا المنتج بواجهة مصنوعة من الألياف الزجاجية خفيفة الوزن ومثبتة على سطح لوح الصوف الصخري. تم تصميمه للعزل في أنظمة الحوائط الساتر غير الشفافة، ويتم تثبيته على الجدار الأساسي باستخدام المراسي وشريط إغلاق المفاصل. إنها توفر مزايا مثل كفاءة البناء العالية، تكلفة المواد المنخفضة نسبيًا، وسهولة التركيب.
تم استخدام لوح الصوف الصخري المركب خفيف الوزن ذو الواجهة المصنوعة من الألياف الزجاجية BBMG Star-Brand® في مشروع الجدار الساتر الخارجي لمشروع تطوير "Tianbao Jiuru Pinzhu" في المنطقة الاقتصادية لمطار Tianjin. يغطي المنتج مساحة تزيد عن 70,000 متر مربع، ويلبي المنتج متطلبات المشروع فيما يتعلق بمقاومة الحريق، والعزل الحراري، والدرع الحراري، وامتصاص الصوت. تم أيضًا استخدام نفس النوع من ألواح الصوف الصخري المركبة لنظام عزل حائط الستارة للواجهة في مشروع تجديد المباني التجارية في وسط مدينة Tianjin. وأشار التحليل المقارن لعمليات البناء والتكاليف والجداول الزمنية إلى تحسينات في جودة البناء وفوائد المشروع.
تم تطبيق نظام عزل الجدران الخارجية ذو الجص الرقيق باستخدام ألواح الصوف الصخري المركبة في مشاريع مثل Anqing Dechen Chenyunfu وXuzhou Greenland High-Speed Rail New City. يتكون النظام من ألواح مركبة من الصوف الصخري، ومواد لاصقة، وملاط للطبقة الأساسية، ومثبتات، وشبكة من الألياف الزجاجية المقاومة للقلويات. وتشمل خصائصه عدم القابلية للاحتراق، وعدم انبعاث غازات سامة عند تعرضه للنار، وانخفاض التوصيل الحراري، ومقاومة الطقس، إلى جانب قدرات عزل الصوت وامتصاصه.
خط إنتاج رقمي مؤتمت بالكامل لألواح الصوف الصخري المركبة، تم تطويره من قبل معهد أبحاث معهد هاربين للتكنولوجيا (سوتشو)، يستخدم تكنولوجيا التعزيز والتغليف ثلاثية الأبعاد. يعالج هذا النهج تحديات الصناعة مثل تفكك الألياف بعد القطع، ومشكلات ربط الواجهة، وتوافق المواد بين الطبقات. إنه يتيح التحكم الدقيق في قوة الشد العمودي (التي تزيد عن 100 كيلو باسكال) وسمك الطلاء (يتم الحفاظ عليه في حدود 1-1.5 مم).
تعتمد جميع المعلمات المذكورة أدناه على المعايير الوطنية أو الصناعية ذات الصلة. التخصيص متاح لتلبية متطلبات المشروع المحددة.
| مؤشر الأداء | المعلمة/المواصفات | المعيار/الأساس |
|---|---|---|
| المعايير التنفيذية | جيجابايت/ت 25975-2010; جغج/تي 350-2015 | منتجات الصوف الصخري للعزل الحراري الخارجي؛ المواصفات الفنية للعزل الحراري والألواح المركبة المقاومة للحريق |
| المواد الأساسية | الصوف الصخري (ألياف البازلت) | معامل الحموضة ≥ 1.8 |
| كثافة | 100-150 كجم/م3 (نوع الألياف العمودية المقواة ≥ 140 كجم/م3) | |
| الموصلية الحرارية | ≥ 0.042–0.046 واط/(م·ك) | يعتمد على نوع المنتج |
| قوة الشد (عمودي على السطح) | ≥ 0.10 ميجا باسكال | متطلبات أنظمة التجصيص الرقيق للجدران الخارجية |
| الاستقرار الأبعاد | ≥ 0.2%-1.0% | يعتمد على نوع المنتج |
| الكتلة لكل وحدة مساحة | النوع الأول < 20 كجم/م²؛ النوع الثاني 20-30 كجم/م2 | |
| أداء الاحتراق | الفئة أ (غير قابلة للاحتراق) | غيغابايت 8624 |
| مقاومة درجات الحرارة | ≥ 800 درجة مئوية | |
| الكارهة للماء | ≥ 98% |
1. مقاومة الحريق من الدرجة الأولى.تم تصنيف الألواح على أنها غير قابلة للاحتراق من الفئة (أ) وفقًا للمعيار GB 8624. وهي لا تنبعث منها أبخرة سامة عند تعرضها للنار، مما يساعد على تلبية متطلبات السلامة الإلزامية من الحرائق للمباني الشاهقة والعامة.
2. التصنيع المسبق للمصنع وكفاءة التركيب.يتم تصنيع الألواح مسبقًا في بيئة مصنع خاضعة للرقابة، مما يقلل الحاجة إلى التجارة الرطبة في الموقع. يمكن أن يكون وقت التثبيت أقصر مقارنة بأنظمة العزل التقليدية متعددة الطبقات. يمكن تخصيص أطوال الألواح، وتساهم عملية الربط في المصنع في تحقيق جودة ثابتة.
3. تحسين الأداء الميكانيكي.يعمل الهيكل المركب على تحسين مقاومة الصدمات ومقاومة القص مقارنة بألواح الصوف الصخري غير المغطاة. تحقق أنواع الألياف العمودية المقواة قوة شد متعامدة مع السطح لا تقل عن 0.10 ميجا باسكال.
4. أداء العزل الحراري.مع التوصيل الحراري في نطاق 0.042–0.046 واط/(م·ك)، توفر الألواح عزلًا حراريًا مستقرًا وتساهم في بناء كفاءة الطاقة عند تركيبها بشكل صحيح.
5. الأداء الصوتي.يوفر هيكل الألياف المسامية للصوف الصخري امتصاصًا للصوت، مما يساعد على تقليل انتقال الضوضاء الخارجية والداخلية.
لأنظمة تجسيد الطبقة الرقيقة للجدار الخارجي:استخدم ألواح مركبة من الصوف الصخري ذات الألياف العمودية المقواة ذات قوة شد عمودية على السطح لا تقل عن 0.10 ميجا باسكال. تأكد من أن نوع اللوحة المحدد متوافق مع المادة اللاصقة المحددة وملاط الطبقة الأساسية.
لعزل الحوائط الساتر غير الشفافة:يمكن استخدام الألواح ذات الواجهة المصنوعة من الألياف الزجاجية خفيفة الوزن. التحقق من أن نظام التثبيت وتفاصيل إغلاق المفاصل مصممة وفقًا لمتطلبات حمل الرياح وحركتها للمشروع.
للأسقف أو التطبيقات الصناعية:توفر الألواح المركبة من الصوف الصخري ذات الوجه المعدني صلابة إضافية ومقاومة للعوامل الجوية. تأكد من أن الواجهة المعدنية والمواد اللاصقة مناسبة لدرجة حرارة الخدمة المتوقعة وظروف التعرض.
للمشاريع ذات المتطلبات الصارمة للسلامة من الحرائق:جميع ألواح الصوف الصخري المركبة المدرجة هنا هي فئة أ غير قابلة للاحتراق. ومع ذلك، فإن الأداء العام ضد الحريق لمجموعة الجدار يعتمد أيضًا على تفاصيل التثبيت، والمثبتات، ومعالجة المفاصل.
1.الأنظمة المركبة للعزل الحراري الخارجي (ETICS) مع طبقة رقيقة لواجهات المباني.
2.طبقات عازلة للحوائط الساترة غير الشفافة، مثل الحوائط الساترة الحجرية أو المعدنية.
3.أغلفة العزل الحراري لأسطح وجدران المنشآت الصناعية والمباني العامة.
4.بناء مشاريع كفاءة الطاقة التي تتطلب مزيجا من السلامة من الحرائق وكفاءة البناء.
عادةً ما يتم توفير ألواح الصوف الصخري القياسية بدون طبقة مواجهة يتم تطبيقها في المصنع، وقد تتطلب تعزيزًا إضافيًا في الموقع. يتم تصنيع الألواح المركبة من الصوف الصخري مسبقًا باستخدام مادة مواجهة (مثل ملاط البوليمر، أو شبكة الألياف الزجاجية، أو الصفائح المعدنية) المرتبطة بالفعل بقلب الصوف الصخري. يؤدي ذلك إلى تحسين التعامل واستقرار الأبعاد والقوة الميكانيكية ويمكن أن يبسط عملية التثبيت.
بالنسبة لأنظمة تجسيد الطبقة الرقيقة، يوصى عمومًا باستخدام لوح مركب من الصوف الصخري المقوى بالألياف العمودية. وينبغي أن تكون قوة الشد المتعامدة على السطح لا تقل عن 0.10 ميجا باسكال وأن تكون كثافته لا تقل عن 140 كجم/م3. تأكد دائمًا من التوافق مع المادة اللاصقة المحددة وملاط الطبقة الأساسية.
نعم، إن قلب الصوف الصخري عبارة عن مادة غير عضوية ويتم تصنيف الألواح على أنها غير قابلة للاحتراق من الفئة "أ" وفقًا للمعيار GB 8624. ومع ذلك، يعتمد الأداء ضد الحريق لمجموعة الجدار الكاملة أيضًا على مادة المواجهة والمواد اللاصقة والمثبتات وتفاصيل التثبيت.
نعم، يمكن في كثير من الأحيان تخصيص أبعاد اللوحة لتناسب متطلبات المشروع. التوصيات القياسية هي الحد الأقصى للطول 1200 ملم والحد الأقصى للعرض 600 ملم للألواح المقواة بالألياف العمودية. قد تتمتع الألواح ذات الواجهة المعدنية والخفيفة الوزن ذات الواجهة المصنوعة من الألياف الزجاجية بقدرات مختلفة في الحجم. يرجى الاتصال بفريقنا الفني بخصوص أبعادك المحددة.
تشمل المعايير الرئيسية GB/T 25975-2010 لمنتجات الصوف الصخري المستخدمة في العزل الحراري الخارجي، وJGJ/T 350-2015 لتطبيق العزل الحراري والألواح المركبة المقاومة للحريق. تتضمن طرق الاختبار المشار إليها GB/T 5480 لمعامل الكثافة والحموضة، وGB/T 8811 لاستقرار الأبعاد، وGB/T 30804 لقوة الشد، وGB 8624 لأداء الاحتراق.

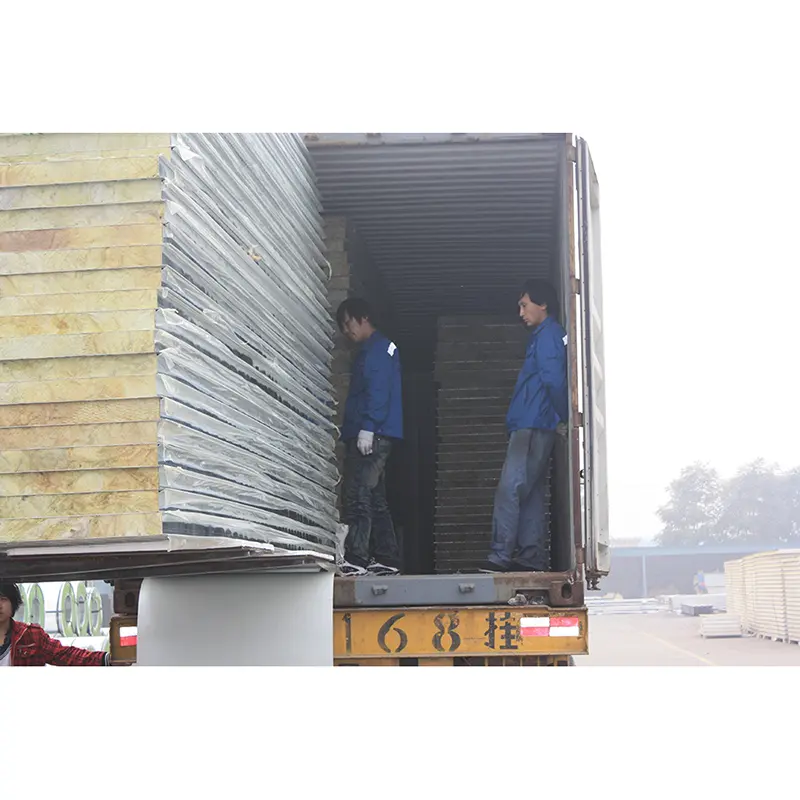

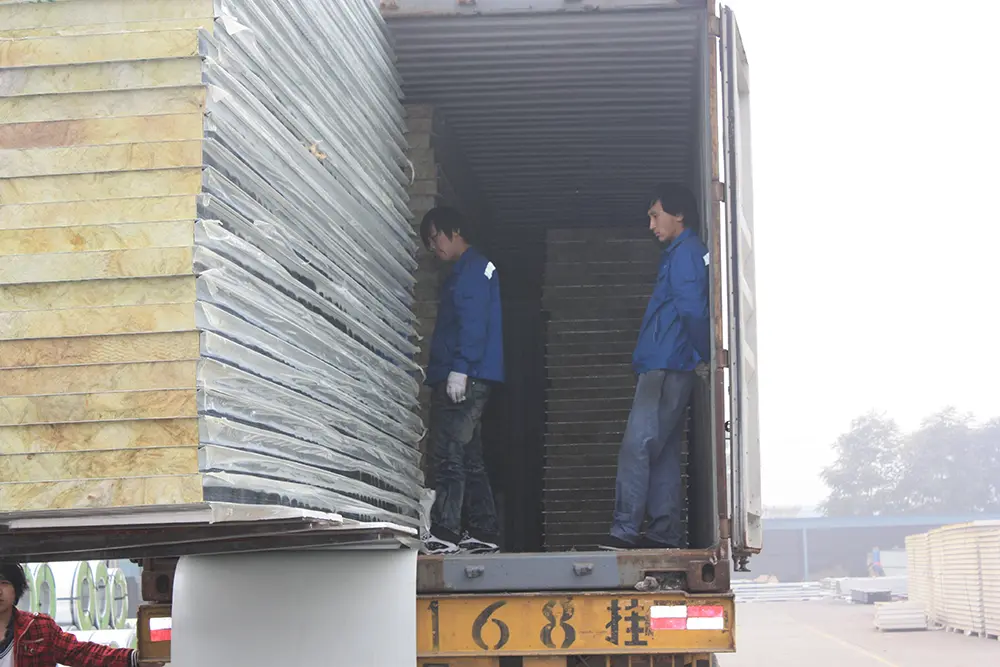

يجب تخزين الألواح بشكل مسطح في منطقة جافة ومغطاة بعيدًا عن أشعة الشمس المباشرة والرطوبة. تجنب التراص عاليًا جدًا لمنع التشوه. أثناء المناولة، استخدم معدات الرفع المناسبة وتجنب سحب الألواح أو إسقاطها. اتبع إرشادات التثبيت الخاصة بالشركة المصنعة فيما يتعلق بالقطع والرسو ومعالجة المفاصل.
شركة Tianjin SENBO Building Materials Technology Co., Ltd. هي شركة مصنعة للألواح المركبة من الصوف الصخري، والألواح المثقبة ذات الفتحات، وأنظمة مصدات الرياح وإخماد الغبار، ومنتجات الأغلفة المعدنية الأخرى. تقع قاعدة الإنتاج الخاصة بنا في منطقة Jinghai للتنمية الاقتصادية، Tianjin، الصين، وهي مجهزة بخطوط إنتاج أوتوماتيكية وعملية فحص الجودة من أربع مراحل. لمزيد من المعلومات حول مصنعنا، والشهادات، وقدرات الاختبار، ومراجع المشروع، يرجى زيارة موقعنامعلومات عناصفحة أواتصل بفريقنا الهندسي.
