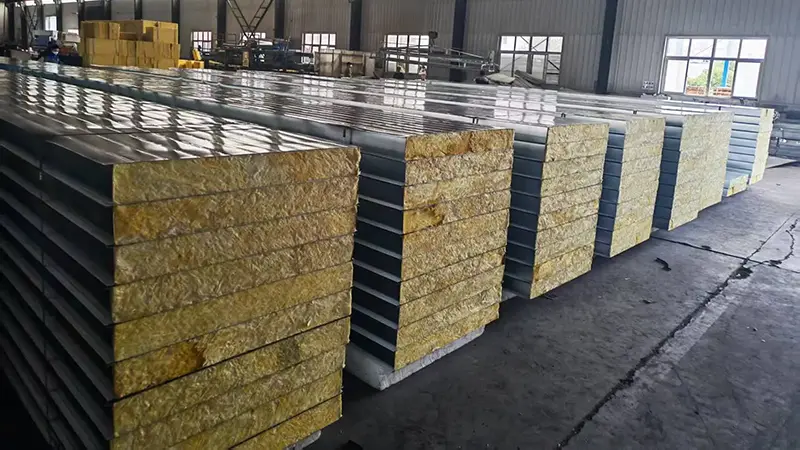

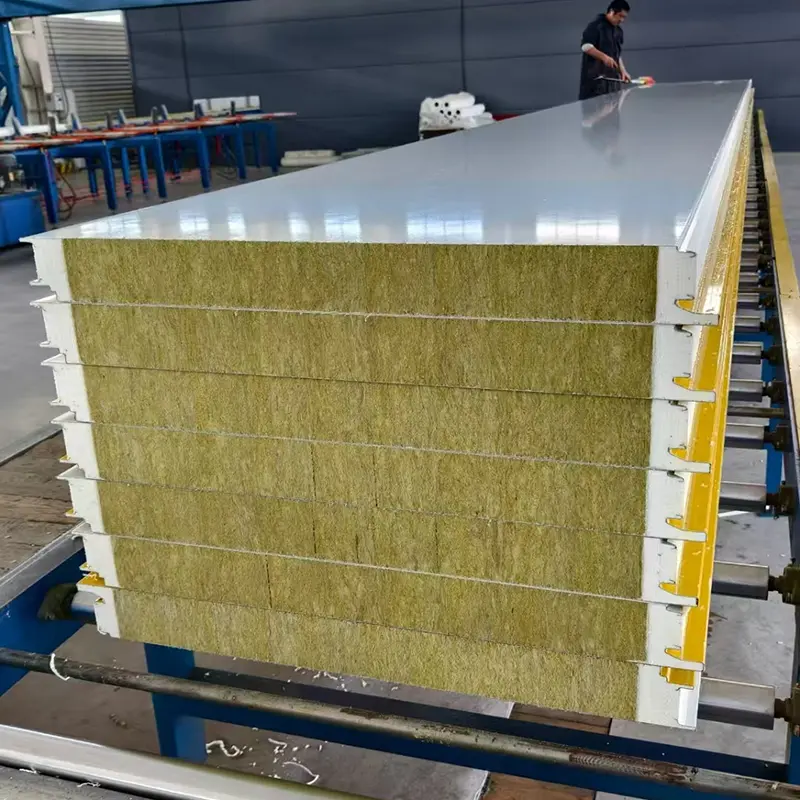

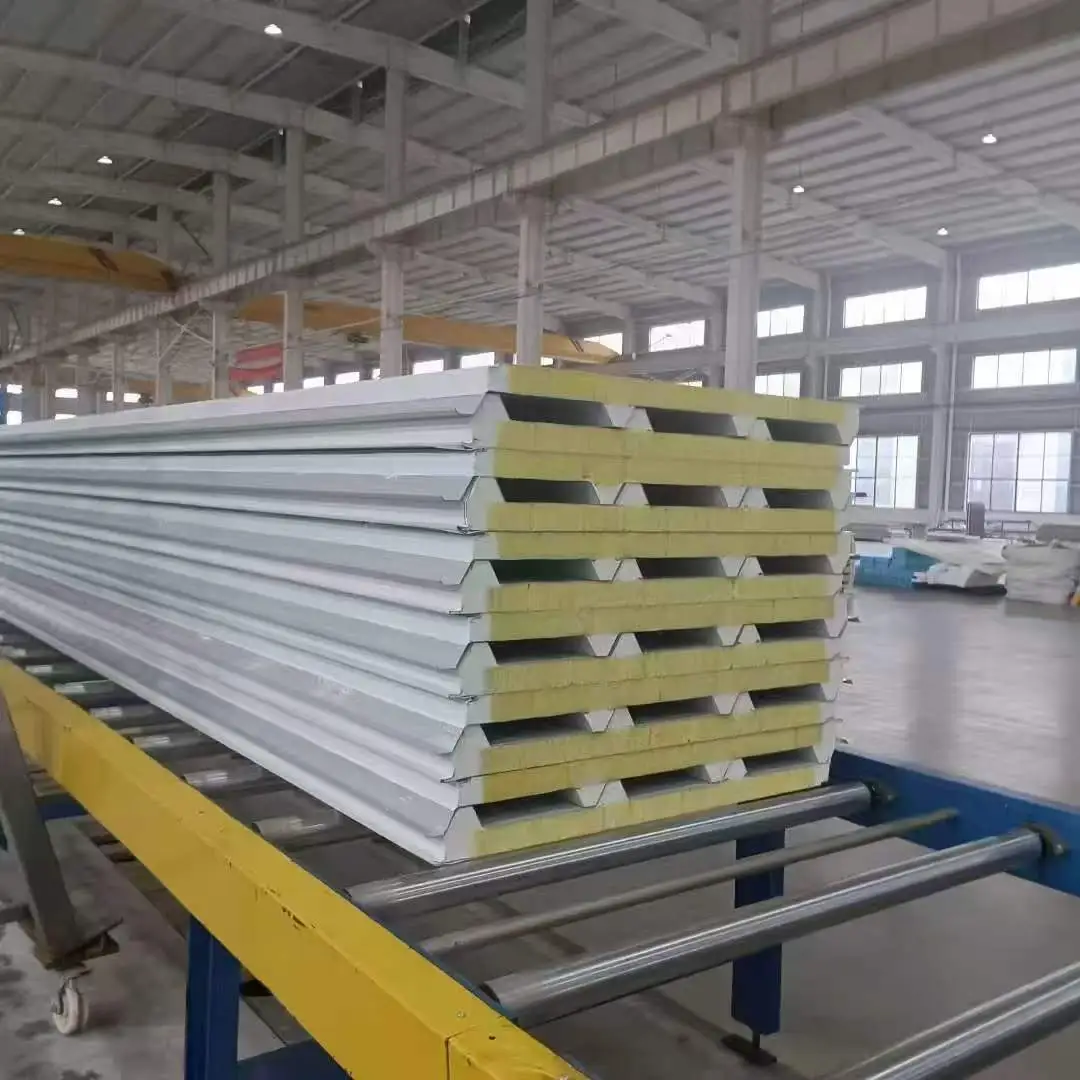

تتكون ألواح ساندويتش الصوف الصخري للأسقف، والتي تسمى أيضًا الألواح المركبة ذات الوجه المعدني، من صفحتين معدنيتين رقيقتين مرتبطتين بمادة أساسية خفيفة الوزن. تتراوح سماكة صفائح الواجهة عادةً من 0.4 مم إلى 0.8 مم ويمكن أن تكون من الفولاذ المجلفن أو الفولاذ المطلي بالألوان أو الفولاذ المطلي بالزنك أو سبائك الألومنيوم. يتم اختيار المواد الأساسية على أساس السلامة من الحرائق، والعزل الحراري، ومتطلبات الميزانية. الخيارات الأساسية الشائعة هي الصوف الصخري، والبولي يوريثين الصلب (PU)، والبوليسترين (EPS). يتم ربط الواجهات والقلب بمادة لاصقة، مما يشكل بنية جلدية متوترة. تحمل الواجهات المعدنية قوى الشد والضغط، بينما ينقل القلب إجهاد القص ويحافظ على الواجهات منفصلة، مما يؤدي إلى صلابة انثناء عالية بالنسبة لوزن اللوحة.
تتراوح سماكة ألواح الساندوتش المصنوعة من الصوف الصخري عادة من 50 مم إلى 200 مم مع عرض فعال يتراوح من 900 مم إلى 1000 مم. يتراوح سمك ألواح الساندوتش PU من 30 مم إلى 100 مم مع عرض فعال يبلغ 1000 مم. تتوفر ألواح ساندويتش EPS بسمك يتراوح من 50 مم إلى 250 مم مع عرض فعال يبلغ 1150 مم أو 1200 مم. يصل طول اللوحة عمومًا إلى 12,000 مم، ويمكن إنتاج أطوال مخصصة وفقًا لمتطلبات المشروع.
| مؤشر الأداء | مادة البولي يوريثين (PU) الأساسية | جوهر الصوف الصخري | البوليسترين (EPS) الأساسية | المرجع القياسي |
|---|---|---|---|---|
| الكثافة الأساسية | ≥30 كجم/م3 | ≥100 كجم/م3 | ≥18 كجم/م3 | جي سي / تي 868 / 869 / 689 |
| الموصلية الحرارية | .027 واط/(م·ك) | .045 واط/(م·ك) | .041 واط/(م·ك) | تقاس في درجة الحرارة المحيطة |
| قوة السندات | ≥0.09 ميجا باسكال | > 0.06 ميجا باسكال | > 0.1 ميجا باسكال | بين الوجه والجوهر |
| أداء الاحتراق | الفئة ب1 | الفئة أ (غير قابلة للاحتراق) | فئة B2 | غيغابايت 8624 |
| تصنيف مقاومة الحريق | غير محدد | ≥60 دقيقة للسمك ≥80 مم | غير محدد | تم التحقق منها عن طريق اختبارات النار |
| سعة التحميل المرنة | ≥0.5 كيلو نيوتن/م عند L₀/200 | ≥0.5 كيلو نيوتن/م عند L₀/250 | ≥0.5 كيلو نيوتن/م عند L₀/250 | حد الانحراف |
| سمك مشترك | 30-100 ملم | 50-200 ملم | 50-250 ملم | قابلة للتخصيص |
| العرض الفعال | 1000 ملم | 900-1000 ملم | 1150-1200 ملم | العروض القياسية |
تتصرف اللوحة مثل I-beam. تعمل الواجهات المعدنية كحواف تحمل ضغوط الشد والضغط. يعمل القلب كالويب، وينقل قوى القص. تؤدي زيادة سمك اللب إلى زيادة صلابة الانحناء دون إضافة وزن كبير لأن كثافة اللب منخفضة. جميع الأنواع الأساسية الثلاثة مطلوبة لتلبية الحد الأدنى من سعة تحميل الانحناء البالغة 0.5 كيلو نيوتن / م تحت حد الانحراف المحدد. يتم اختبار الصوف الصخري وألواح EPS عند L₀/250، بينما يتم اختبار ألواح PU عند L₀/200.
تختلف متطلبات قوة السندات حسب النوع الأساسي. تتطلب ألواح EPS قوة ربط أعلى من 0.1 ميجا باسكال، وألواح PU لا تقل عن 0.09 ميجا باسكال، وألواح الصوف الصخري أعلى من 0.06 ميجا باسكال. أثناء اختبار التقشير، يجب أن تكون المادة الأساسية المتبقية على الوجه موزعة بالتساوي وتغطي 85% على الأقل من المنطقة المرتبطة. يساعد هذا المتطلب في التأكد من أن الواجهات والأجزاء الأساسية تستمر في العمل كوحدة واحدة.
يتم تحديد سلوك النار بشكل أساسي من خلال النواة. نوى الصوف الصخري غير قابلة للاحتراق وتوفر معدل مقاومة للحريق لا يقل عن 60 دقيقة عندما يكون سمكها 80 ملم أو أكثر. يمكن أن تصل نوى PU إلى تصنيف مثبطات اللهب من الفئة B1. تم تصنيف نوى EPS من الفئة B2 وتقتصر على المناطق ذات متطلبات السلامة من الحرائق المنخفضة. يجب أن توجه رموز مكافحة الحرائق الخاصة بالمشروع عملية الاختيار الأساسية.
توفر قلوب PU أدنى موصلية حرارية عند 0.027 واط/(م·ك) أو أقل، تليها EPS عند 0.041 واط/(م·ك) والصوف الصخري عند 0.045 واط/(م·ك). يجب أن يوازن الاختيار بين أهداف العزل وتصنيف الحرائق والميزانية. بالنسبة لمتطلبات العزل المحددة، يمكن أن تكون ألواح PU أرق من ألواح EPS أو الصوف الصخري.
تعتبر الألواح الأساسية من الصوف الصخري مناسبة للمباني التي تتطلب مواد غلاف غير قابلة للاحتراق، مثل المنشآت الصناعية ذات مخاطر الحرائق العالية، والمباني العامة، وغرف الأبحاث، والمناطق التي تفرض فيها قوانين مكافحة الحرائق مواد من الفئة أ. كما أنها توفر امتصاصًا جيدًا للصوت، وهو أمر مفيد في البيئات الصاخبة.
تعتبر الألواح الأساسية من البولي يوريثان مناسبة للمشاريع التي تتطلب الحد الأقصى من العزل الحراري ضمن سمك محدود، مثل التخزين البارد، والمستودعات التي يتم التحكم في درجة حرارتها، والمباني الموفرة للطاقة. إن تصنيف النار الخاص بها B1 يجعلها مقبولة في العديد من التطبيقات، ولكن يجب تأكيد لوائح مكافحة الحرائق المحلية.
تعتبر الألواح الأساسية EPS خيارًا اقتصاديًا للمباني ذات متطلبات السلامة من الحرائق المنخفضة، مثل الهياكل المؤقتة والمباني الزراعية وبعض المستودعات. إنها توفر عزلًا جيدًا بتكلفة أقل، لكن تصنيفها B2 يقيد الاستخدام في المناطق المشغولة أو عالية الخطورة.
الصوف الصخري هو الخيار الوحيد غير القابل للاحتراق بين الثلاثة ويوفر أعلى مقاومة للحريق. يمكن لـ PU تحقيق B1، بينما EPS هو B2. بالنسبة للمباني ذات قواعد مكافحة الحرائق الصارمة، عادةً ما يكون الصوف الصخري مطلوبًا.
نعم، يمكن استخدام الألواح العازلة لكل من الجدران والأسقف، لكن ألواح السقف قد تتطلب ميزات إضافية مثل مقاطع أقوى، وتصميم أفضل للتصريف، ومقاومة أعلى لرفع الرياح. تأكد من الشركة المصنعة أن اللوحة المحددة تلبي متطلبات حمل السقف.
يوفر PU عزلًا حراريًا أفضل لكل وحدة سمك وقوة ربط أعلى، ولكنه يكلف أكثر. EPS أخف وزنا وأرخص. إذا كان من الممكن تحقيق أهداف العزل باستخدام لوحة EPS أكثر سمكًا، فقد يكون هذا هو الخيار الأكثر اقتصادا. وينبغي للحسابات الحرارية أن توجه القرار.
تشمل المعايير ذات الصلة JC/T 868 للألواح العازلة المصنوعة من البولي يوريثان ذات الوجه المعدني، وJC/T 869 للألواح العازلة المصنوعة من الصوف الصخري ذات الوجه المعدني، وJC/T 689 للألواح العازلة المصنوعة من البوليسترين ذات الوجه المعدني. ويجب أن تشير مواصفات المشروع ومعايير القبول إلى هذه الوثائق.
