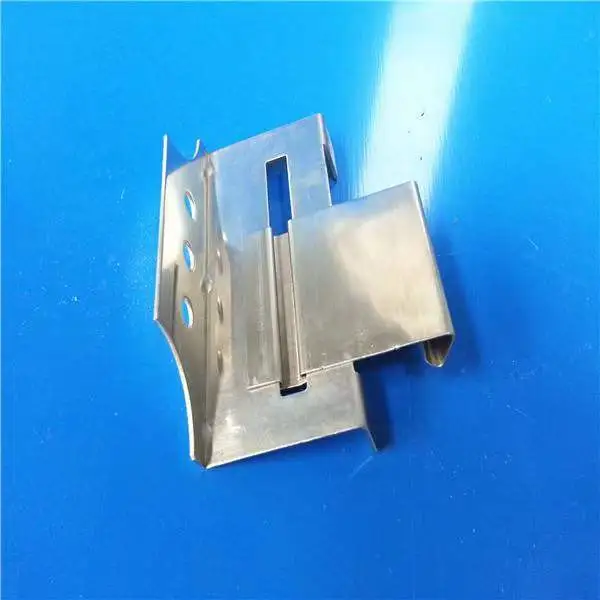

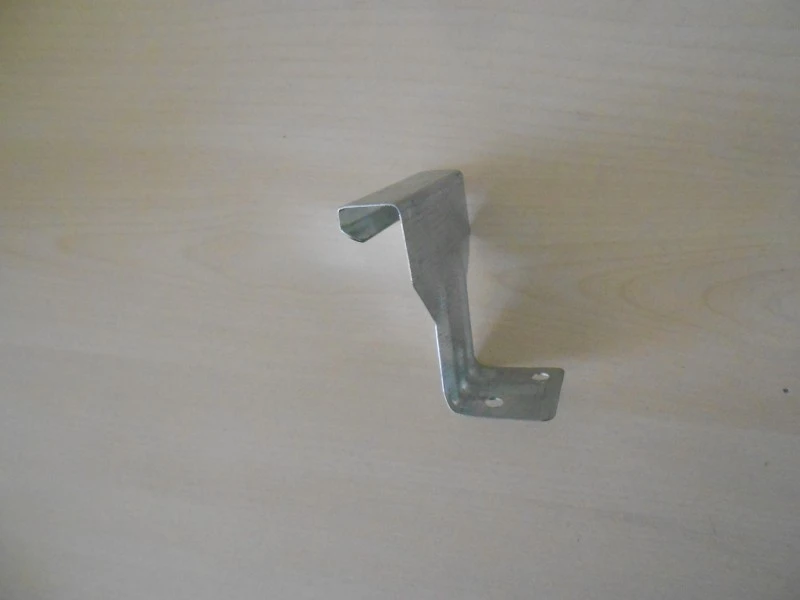

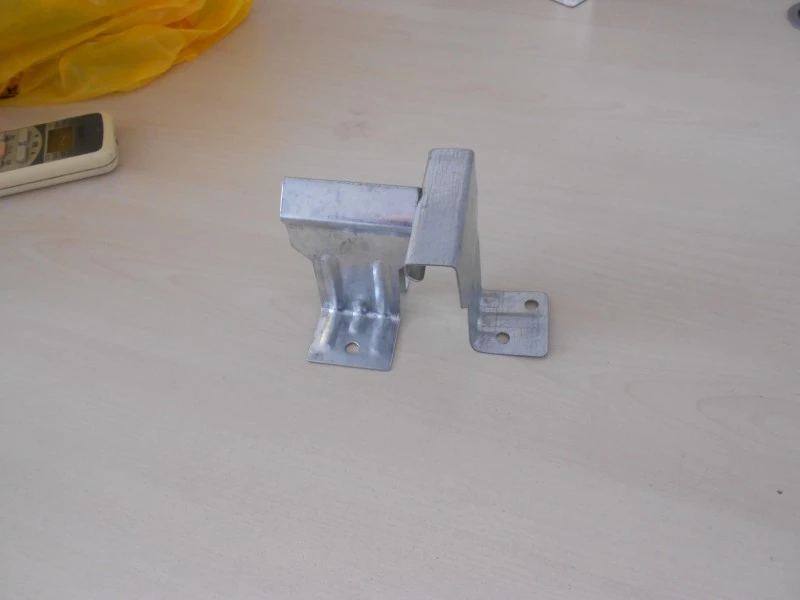

توفر أدوات التثبيت المخفية اتصالاً مخفيًا بين ألواح البناء والهيكل الداعم. يتعامل المشبك مع ضلع قاعدة مثبت على المدادة أو الدعامة، مما يمسك اللوحة بدون براغي عبر سطح اللوحة. يحافظ هذا الأسلوب على جميع أدوات التثبيت داخل طبقات اللوحة، مما يوفر مظهرًا خارجيًا نظيفًا ويزيل مسارات التسرب المرتبطة بالمسامير المكشوفة والمواد المانعة للتسرب. تزود SENBO هذه المشابك بفحوصات الأبعاد على عمق الفتحة، وطول الساق، وسمك المادة، وتتضمن عملية الإنتاج اختبارًا دوريًا لقوة الارتباط.
المشابك مصنوعة من الفولاذ المقاوم للصدأ 304 بشكل قياسي، مع توفر 430 و201 لميزانيات محددة. يتم استخدام الفولاذ Q235B مع الجلفنة بالغمس الساخن في المقاطع الهيكلية الثقيلة. يتم إنتاج مقاطع الفولاذ المقاوم للصدأ عن طريق الضغط البارد أو الختم من مادة الشريط. عادةً ما يتم تصنيع المشابك Q235B من لوحة مدلفنة على الساخن بسماكة لا تقل عن 5 مم ويتم تشكيلها بالضغط الهيدروليكي على البارد للحفاظ على القوة ودقة الأبعاد.
يتم تحديد الارتفاع الداخلي للمشبك حسب عمق فتحة اللوحة. وتتراوح الارتفاعات الداخلية المشتركة من 2.6 ملم إلى 10 ملم، وطول الساق 7.5 ملم وسمك المادة من 0.5 ملم إلى 1.5 ملم للفولاذ المقاوم للصدأ. يبلغ قطر الترباس 12 ملم مع درجة قوة لا تقل عن 8.8. يتم تصنيف المشابك حسب التطبيق إلى مشابك لوحة الحائط، ومشابك لوحة السقف، ومشابك لوحة الأرضية. حسب المواد، يتم تقسيمها إلى مقاطع من الفولاذ المقاوم للصدأ ومشابك من الفولاذ المجلفن بالغمس الساخن.
| غرض | المعلمة / المواصفات | مرجع أو ملاحظات |
|---|---|---|
| المواد الأساسية | الفولاذ المقاوم للصدأ 304 / الفولاذ المدلفن على الساخن Q235B | المواد المختارة عن طريق التطبيق |
| سمك المادة | 0.5-1.5 ملم للفولاذ المقاوم للصدأ؛ ≥5 مم لجميع المكونات الفولاذية | يعتمد على نوع المنتج |
| مقطع الارتفاع الداخلي | 2.6-10 ملم | يجب أن يتطابق مع فتحة اللوحة |
| طول الساق | 7.5 ملم | البعد النموذجي |
| مواصفات بولت | M12، فئة القوة ≥8.8 | للاتصال الهيكلي |
| سمك الجلفنة | ≥150 جم/م² لكل جانب | تراجع الساخنة المجلفن Q235B |
| مقاومة الانزلاق | Δ ≥ 7.0 ملم عند 7.0 كيلو نيوتن؛ Δ ≥ 0.5 مم عند 10.0 كيلو نيوتن | لكل GB 15831 ومعايير الصناعة |
| السلامة الهيكلية | لا يوجد فشل عند 25.0 كيلو نيوتن | لكل GB 15831 ومعايير الصناعة |
| الصلابة الالتوائية | θ ≥ 4° عند عزم دوران 900 نيوتن متر | لقارنات الزاوية اليمنى |
| اختبار عزم الدوران | لا يوجد فشل عند ≥65 نيوتن متر | مقاومة عزم الدوران للمقطع |
تعتمد المتطلبات الميكانيكية للمشابك المخفية على GB 15831 ومعايير الصناعة ذات الصلة. تتطلب اختبارات مقاومة الانزلاق إزاحة لا تزيد عن 7.0 مم عند حمل 7.0 كيلو نيوتن، ولا تزيد عن 0.5 مم عند 10.0 كيلو نيوتن. يجب ألا يفشل المقطع عند 25.0 كيلو نيوتن. تتطلب الصلابة الالتوائية زاوية لا تزيد عن 4 درجات تحت عزم دوران يبلغ 900 نيوتن متر. جميع المشابك الفولاذية المضغوطة على البارد والتي تم اختبارها بواسطة SENBO تلبي هذه الحدود.
خضعت مشابك الفولاذ المقاوم للصدأ 304 لاختبار رش الملح وأظهرت مقاومة مناسبة للتآكل عند التعرض للأماكن الخارجية. تحمل مشابك Q235B المجلفنة بالغمس الساخن حدًا أدنى من طلاء الزنك يبلغ 150 جم/م² لكل جانب، مما يوفر حماية طويلة الأمد في الظروف الجوية العادية. يجب أن يتناسب اختيار المواد مع بيئة المشروع.

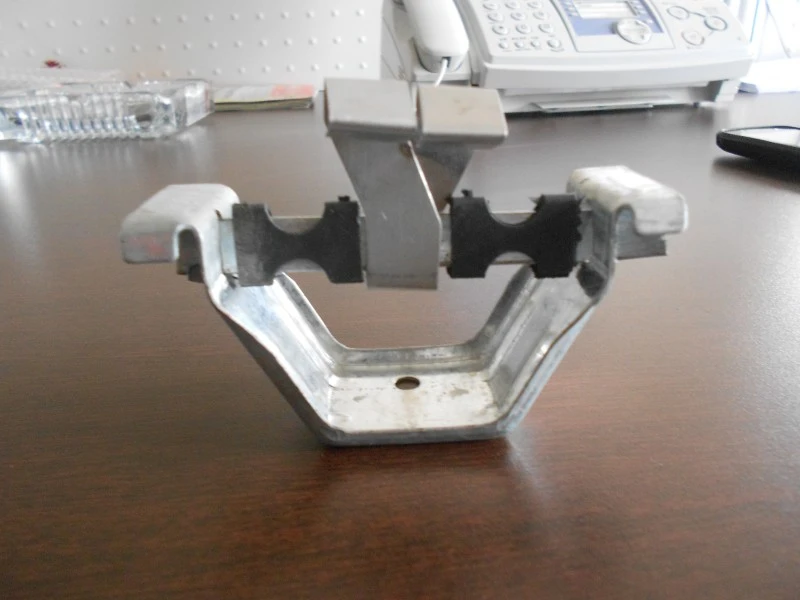

في أسطح التماس الدائمة، تعمل المشابك المخفية على تثبيت الألواح على أقواس الدعم دون اختراق السطح. يسمح ذلك لألواح السقف بالتحرك مع التمدد الحراري والانكماش مع البقاء ثابتة في المشابك. والنتيجة هي سطح سقف بدون فتحات لولبية مكشوفة، مما يقلل من فرصة دخول الماء ويحسن العزل المائي على المدى الطويل. يتم استخدام طريقة المشبك المخفي في أنظمة التماس الدائمة بزاوية 360 درجة للأسطح الصناعية ذات الامتداد الكبير.
بالنسبة لألواح الجدران، تسمح أدوات التثبيت المخفية بالتركيب بدون مسامير، مما يحافظ على نظافة سطح اللوحة. في مجموعات تقليم النوافذ، يغطي الاتصال المخفي الحواف المقطوعة للألواح المطلية بالألوان، مما يحميها من ملامسة المطر المباشرة ويقلل من خطر الصدأ عند الحواف. تلبي طريقة التثبيت هذه متطلبات المظهر المعماري.
يجب على الموردين تقديم شهادات المواد للفولاذ المقاوم للصدأ أو الفولاذ المجلفن. يجب أن تكون تقارير الاختبار الخاصة بمقاومة الانزلاق والسلامة الهيكلية والصلابة الالتوائية متاحة إذا طلب المشروع ذلك. يجب أن تتحقق فحوصات الاستلام في الموقع من الأبعاد ودرجة المواد وحالة السطح. بالنسبة للطلبات الكبيرة، يمكن اختبار عينات المقاطع لتأكيد الارتباط بملف تعريف اللوحة الفعلي.
يجب أن يتطابق الارتفاع الداخلي للمشبك مع عمق فتحة اللوحة المستخدمة. قم بقياس فتحة اللوحة أو راجع مواصفات الشركة المصنعة للوحة. المقطع الطويل جدًا سيمنع المشاركة الكاملة، في حين أن المقطع القصير جدًا قد يسمح بالحركة أو فك الارتباط.
تم تصميم المشابك المخفية للألواح ذات الفتحة المتوافقة أو ملف تعريف التماس. تعمل الألواح المعدنية ذات اللحامات الدائمة أو الحواف المتشابكة بشكل جيد. يمكن لبعض الألواح الخشبية أيضًا استخدام مشابك مخفية إذا تم تشكيل الفتحة بشكل صحيح. تأكد دائمًا من التوافق مع كل من موردي اللوحة والمشبك.
توفر المشابك المصنوعة من الفولاذ المقاوم للصدأ، وخاصة درجة 304، مقاومة أفضل للتآكل وهي مفضلة للبيئات الساحلية أو الرطبة. تعد المشابك الفولاذية المجلفنة أقوى وغالبًا ما تستخدم في التوصيلات الهيكلية الثقيلة، لكن طلاء الزنك قد لا يدوم لفترة طويلة في الأجواء العدوانية. يعتمد الاختيار على التعرض البيئي للمشروع ومتطلبات الحمل.
نعم، يتم استخدام المشابك المخفية في المناطق شديدة الرياح، خاصة في أنظمة الأسقف ذات التماس الثابت. يجب أن تكون المشابك متباعدة وفقًا لحمل الرياح التصميمي، ويجب أن تكون مادة المقطع وسمكه كافيين. ينبغي إجراء حسابات رفع الرياح للمشروع المحدد.
