سينبو لمواد البناءتوفر الأنابيب السفلية الفولاذية المطلية بالألوان كجزء من مجموعة منتجات تصريف المباني المعدنية. تم تصميم هذه الأنابيب للاستخدام مع أنظمة الميزاب الخارجية في المباني ذات الهياكل الفولاذية، حيث تقوم بتجميع وتفريغ مياه الأمطار الموجودة على الأسطح. يتم استخدامها بشكل شائع في المنشآت الصناعية والمستودعات اللوجستية والمباني العامة واسعة النطاق.

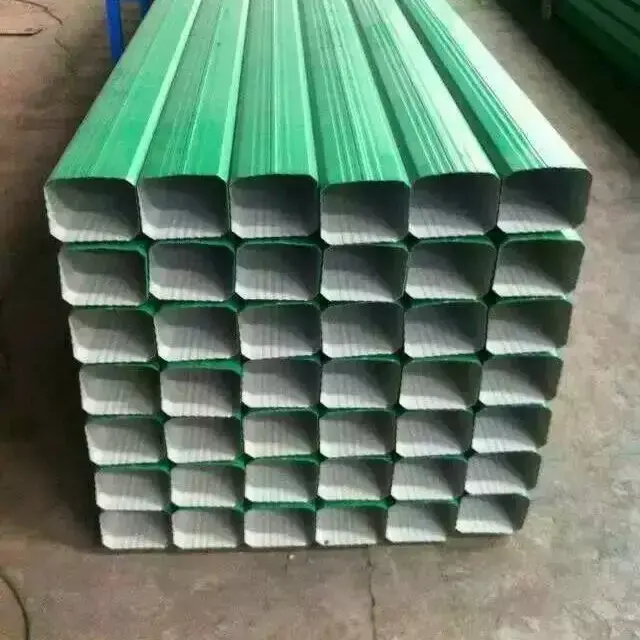

الأنابيب الفولاذية المطلية بالألوان هي أنابيب صرف معمارية ذات مقاطع عرضية مستطيلة أو مربعة. يتم تصنيعها من صفائح الفولاذ المطلية بالألوان باستخدام عمليات العمل البارد مثل تشكيل اللف والتشابك.
يستخدم المنتج صفائح فولاذية مطلية بالألوان كمادة أساسية، عادةً ما تكون درجات مثل Q235B أو DX51D+Z. تشمل خيارات طلاء السطح PE (البوليستر) أو PVDF (الفلوروكربون) لتلبية متطلبات مقاومة الطقس المختلفة.
وفقاً لمعايير الفحص والقبول، فإن وزن طلاء الزنك للزنك أو الركائز المجلفنة يبلغ عموماً 150 جم/م² على الأقل. يبلغ سمك طلاء الفلوروكربون PVDF 25 ميكرومترًا على الأقل، وطلاء البوليستر 20 ميكرومترًا على الأقل.
يعتمد اختبار المواد الخام بشكل أساسي على GB/T 12754 "ألواح وأشرطة فولاذية مطلية بالألوان". يشير قبول المنتجات النهائية والتركيب إلى CECS 380-2014 "المواصفات الفنية لتطبيق الصفائح المعدنية للأسقف وهندسة الجدران" وGB 50242 "رمز قبول جودة البناء لهندسة إمدادات المياه والصرف والتدفئة في المباني".
تتميز المنتجات القياسية المشكلة آليًا في المقام الأول بمقاطع عرضية مستطيلة أو مربعة، مثل 95×133 مم و144×108 مم. تتراوح سماكة الجدار عادةً من 0.4 مم إلى 0.6 مم، ويمكن أيضًا تصنيع المنتجات بسمك 0.8 مم حسب الطلب. الأطوال القياسية هي 6 أمتار أو 12 مترًا، وتتوفر أطوال مخصصة لتلبية متطلبات المشروع.
يمكن اختيار الألوان بناءً على مخطط الألوان القياسي RAL لضمان التناغم البصري مع الجدران الخارجية للمباني ذات الهياكل الفولاذية.
يتم تصنيف المنتجات حسب طريقة التصنيع إلى نوعين:

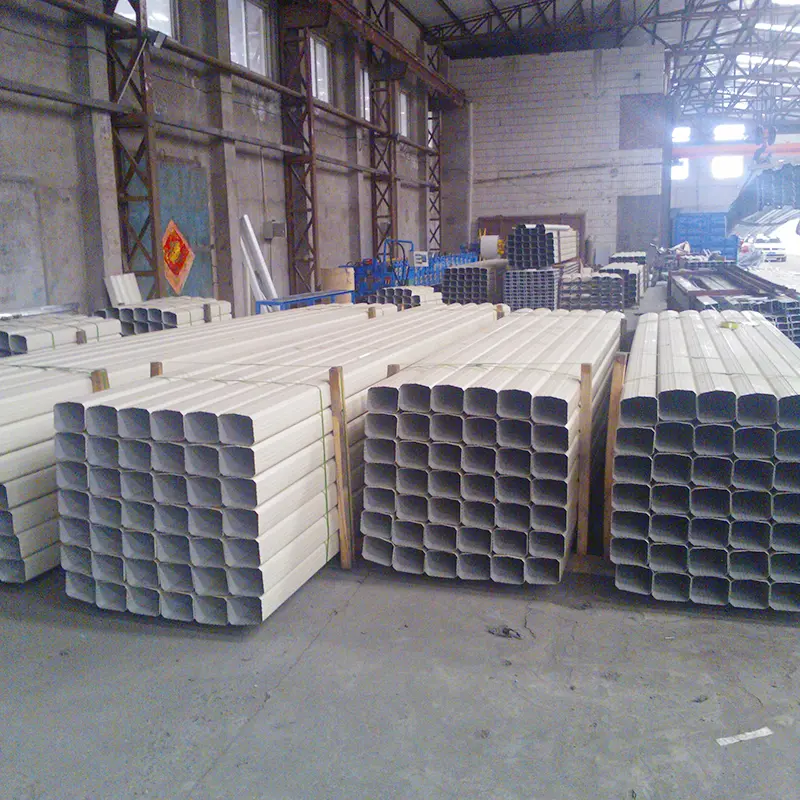

الأنابيب السفلية المشكلة آليًا:يتم تصنيع المنتجات ذات المواصفات القياسية على دفعات على خطوط الإنتاج، مما يوفر كفاءة عالية وأبعادًا متسقة.
الأنابيب السفلية المصنعة حسب الطلب:يتم إنتاجه باستخدام تقنيات الثني اليدوي والربط الميكانيكي لتلبية متطلبات المواصفات الخاصة أو الأبعاد كبيرة الحجم.
على عكس الأنابيب البلاستيكية القياسية، لا تعاني الأنابيب السفلية الفولاذية المطلية بالألوان من التقادم، أو التشقق، أو الانفجار الناجم عن التمدد الحراري والانكماش. في المناطق شديدة البرودة مثل شمال شرق وشمال غرب الصين، تكون أنابيب PVC عرضة للتجميد والتشقق بسبب هشاشة درجات الحرارة المنخفضة. تعمل الأنابيب الفولاذية المطلية بالألوان على زيادة مقاومة المعدن لدرجات الحرارة المنخفضة ولم تتعرض لأضرار التجميد حتى في البرد القارس. العمر التشغيلي المتوقع هو 15-20 سنة، وهو أطول بثلاث إلى خمس مرات من عمر الأنابيب البلاستيكية.
تلبي المواصفات القياسية التي يتم تشكيلها في المصنع احتياجات معظم المشاريع التقليدية. بالنسبة للمشاريع الهندسية المتخصصة التي تتضمن كميات كبيرة من تصريف الأسطح، يمكن تصنيع الأحجام غير القياسية حسب الطلب.
بالنسبة لمشروع YTO Express Logistics Park، فإن مساحة السطح الواسعة وحجم الصرف الكبير أثناء العواصف المطيرة الغزيرة يعني أن أكبر المواصفات القياسية (180 × 125 مم) لم تكن كافية. استخدمت الشركة المصنعة تقنيات الانحناء اليدوي والربط الميكانيكي لإنتاج ماسورة صرف كبيرة جدًا مقاس 245 × 200 مم، مقترنة بأكواع كبيرة يبلغ ارتفاعها حوالي 1.8 متر. استخدم التثبيت عملية تثبيت مزدوجة لتحقيق الاستقرار الهيكلي. بعد التثبيت، تحسنت كفاءة الصرف بنسبة 40% مقارنة بالتصميم الأصلي.
يجب أن يستوفي تركيب ماسورة التصريف الفولاذية المطلية بالألوان معايير القبول التالية. يجب ألا يتجاوز الانحراف الرأسي 3 مم لكل ارتفاع للطابق. يجب أن تكون مشابك الأنابيب متباعدة بشكل متساوٍ على فترات لا تزيد عن 2 متر. يجب أن يكون طول التداخل للاتصالات 30 مم على الأقل. يجب تأمين المفاصل بالمسامير العمياء أو البراغي.
يجب أن تظهر اختبارات تدفق المياه عدم وجود مشاكل في التسرب أو الانحدار العكسي. أي تسرب يتم اكتشافه أثناء اختبار ما بعد التثبيت يتطلب إعادة العمل. يتم منح القبول النهائي فقط عند عدم ملاحظة أي انخفاض في الضغط أو نقاط تسرب خلال فترة الضغط المستقر.

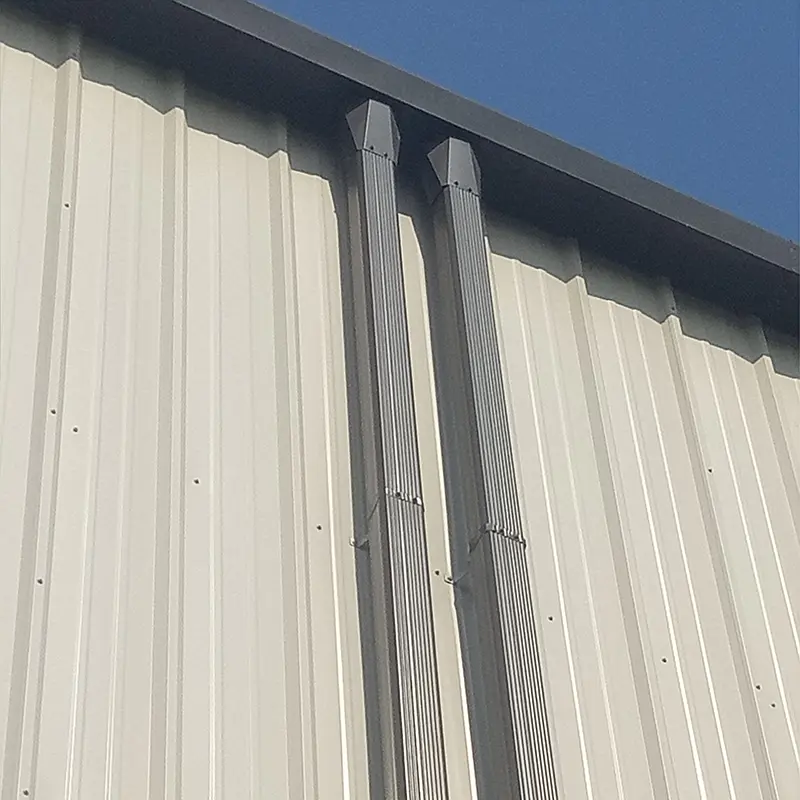

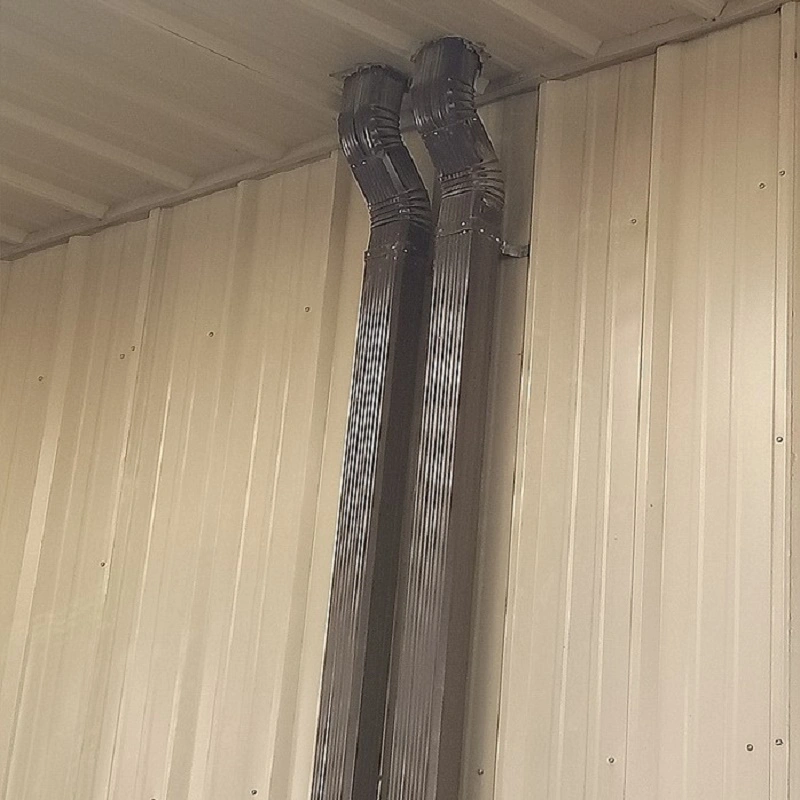

تم تصميم ماسورة التصريف هذه للاستخدام مع المباني ذات الهيكل الفولاذي، وتوفر مظهرًا نظيفًا وانسيابيًا. يمكن تخصيص الألوان لتتناسب مع الجدران الخارجية للمبنى، مما يضمن التناغم البصري مع الأسقف الفولاذية وتكسية الجدران. تتوفر مجموعة متنوعة من التركيبات مثل الانحناءات على شكل حرف S والانحناءات الفردية ومشابك الأنابيب لاستيعاب تركيبات أنظمة الجدران المعقدة.
من منظور هندسي، تشكل ماسورة التصريف هذه نظامًا متماسكًا مع المزاريب الفولاذية المطلية بالألوان وألواح الجدران، مما يضمن عمر خدمة ثابتًا. وهذا يوفر ميزة على بدائل الفولاذ المقاوم للصدأ، والتي غالبا ما تنطوي على تكاليف أعلى ومفاصل ملحومة مرئية.
تعتمد المعلمات التالية على الإنتاج القياسي والمعايير ذات الصلة. التخصيص متاح لتلبية متطلبات المشروع المحددة.
| مؤشر الأداء | المعلمة/المواصفات | قياسي / ملاحظات |
|---|---|---|
| المواد الأساسية | صفائح الفولاذ المطلية بالألوان (Q235B / DX51D+Z) | الركيزة المجلفنة أو المغلفة بالزنك |
| معيار المواد الأساسية | جيجابايت/ت 12754 | صفائح وأشرطة فولاذية مطلية بالألوان |
| معيار المنتج النهائي | سيكس 380-2014 | المواصفات الفنية للأسقف المعدنية وهندسة الجدران |
| سمك الجدار المشترك | 0.4-0.8 ملم | معيار الصنع الآلي: 0.4-0.6 ملم |
| وزن طلاء الزنك | ≥150 جم/م² | طلاء على الوجهين |
| سمك الطلاء | PVDF ≥25 ميكرومتر / PE ≥20 ميكرومتر | يتم اختياره على أساس درجة التجوية |
| المواصفات القياسية | 95×133 ملم، 108×144 ملم، 130×100 ملم، 180×125 ملم | مقطع عرضي مستطيل أو مربع |
| طول الوحدة الواحدة | 6 م (قياسي) / 12 م (كحد أقصى) | قابلة للتخصيص |
| مقاومة رذاذ الملح | ≥500 ساعة | متطلبات الاستخدام في الهواء الطلق |
| خدمة الحياة | 15-20 سنة | مناسب للمناطق الباردة |
| تباعد الأنابيب المشبك | ≥2 م | موزعة بالتساوي |
| الانحراف العمودي | ≥3 مم/ارتفاع القصة | متطلبات قبول التثبيت |
1. مقاومة البرد والصقيع.تتغلب المادة المعدنية على العيوب الكامنة في أنابيب PVC، مثل الشيخوخة بسبب التمدد الحراري والانكماش وهشاشة درجات الحرارة المنخفضة. إنه يتحمل درجات الحرارة المتجمدة في البرد الشديد في المناطق الشمالية الشرقية والشمالية الغربية، مع عمر خدمة يتراوح بين 15-20 عامًا.
2. مواصفات مرنة.تغطي المنتجات المشكلة آليًا احتياجات السوق القياسية، بينما يستوعب التخصيص اليدوي المواصفات الكبيرة جدًا (على سبيل المثال، 245 × 200 مم) والأحجام غير القياسية لمتطلبات الصرف الخاصة.
3. التنسيق المعماري.يمكن تخصيص الألوان وفقًا لمعايير RAL لتتناسب مع المظهر الخارجي للمباني ذات الهيكل الفولاذي. مجموعة متنوعة من الملحقات تضمن تكامل نظام الصرف مع جمالية المبنى.
4. معايير المواد التي يمكن التحقق منها.تم تصنيعه وفقًا للمواصفة GB/T 12754 وCECS 380-2014. تشتمل الميزات على طبقة مجلفنة لا تقل عن 150 جم/م2، وسماكة طلاء تلبي متطلبات مقاومة الطقس، ومقاومة لرذاذ الملح لمدة 500 ساعة على الأقل.
5. مسح معايير التثبيت والقبول.تتضمن المواصفات انحرافًا رأسيًا لا يزيد عن 3 مم لكل ارتفاع للطابق، ومسافة بين مشبك الأنبوب لا تزيد عن 2 متر، وطول تداخل لا يقل عن 30 مم. يعتمد القبول على اختبار تدفق المياه الخالي من التسرب بعد التثبيت.
للأجواء الباردة:حدد الأنابيب الفولاذية المطلية بالألوان فوق PVC لتجنب هشاشة درجات الحرارة المنخفضة. تأكد من أن وزن طلاء الزنك ونوع الطلاء مناسبان لظروف الطقس المحلية.
لمساحات السقف الكبيرة:حساب قدرة الصرف المطلوبة على أساس كثافة هطول الأمطار المحلية ومساحة السطح. إذا كانت المواصفات القياسية غير كافية، فكر في استخدام أنابيب سفلية كبيرة الحجم مصنعة خصيصًا.
للبيئات الساحلية أو الصناعية:تأكد من أن نوع الطلاء (PE أو PVDF) ووزن طلاء الزنك يتوافقان مع متطلبات مقاومة التآكل. تقارير اختبار رش الملح متاحة عند الطلب.
أثناء التثبيت:اتبع معايير القبول للانحراف الرأسي، وتباعد مشبك الأنابيب، وطول التداخل. استخدم المسامير أو البراغي المسدودة للوصلات، وقم بإجراء اختبار تدفق المياه للتأكد من عدم وجود تسرب قبل القبول النهائي.
1.أنظمة صرف أسطح منظمة لمصانع الصلب الصناعية والمستودعات اللوجستية، متوافقة مع المزاريب الخارجية الفولاذية المطلية بالألوان.
2.صرف الأسطح المعدنية للمباني العامة واسعة النطاق، بما في ذلك الملاعب ومراكز المعارض ومحلات السوبر ماركت الكبيرة.
3.تصريف الأسطح في المناطق الباردة، يعمل كبديل لأنابيب PVC في شمال شرق وشمال غرب الصين.
4.الأسطح والمشاريع ذات المساحات الكبيرة التي تتطلب قدرة صرف عالية، مع مواصفات غير قياسية ذات قطر كبير قابلة للتخصيص.
تعتبر الأنابيب الفولاذية المطلية بالألوان أقل عرضة للهشاشة والتشقق في درجات الحرارة المنخفضة مقارنة بالـ PVC. كما أنها توفر تنسيقًا أفضل مع التصميمات الخارجية للمباني ذات الهيكل الفولاذي وعمر خدمة أطول. قد يكون PVC أخف وزنا وأقل تكلفة، ولكن الأنابيب السفلية الفولاذية توفر متانة أكبر في المناخات القاسية.
يمكن تصنيع الأحجام غير القياسية حسب الطلب باستخدام تقنيات الثني اليدوي والربط الميكانيكي. على سبيل المثال، تم إنتاج ماسورة صرف كبيرة جدًا مثل 245×200 مم للمجمعات اللوجستية الكبيرة. اتصل بفريقنا الفني بخصوص حسابات الصرف الخاصة بك ويمكننا أن نوصي بالحجم المخصص المناسب.
تتضمن نقاط التفتيش الرئيسية انحرافًا رأسيًا لا يزيد عن 3 مم لكل ارتفاع للطابق، ومسافة بين مشبك الأنابيب لا تزيد عن 2 متر، وطول تداخل لا يقل عن 30 مم. يجب إجراء اختبار تدفق المياه بعد التثبيت للتأكد من عدم وجود تسرب أو انحدار عكسي.
نعم. يمكن اختيار الألوان من مخطط الألوان القياسي RAL لتتناسب مع الجدران الخارجية للمبنى، والأسقف الفولاذية، وتكسية الجدران. وهذا يساعد نظام الصرف على التكامل بصريًا مع التصميم العام للمبنى.
يرجى تقديم حجم الأنبوب، وسمك الجدار، والطول، واللون (رمز RAL إذا كان متاحًا)، والكمية، وما إذا كانت المنتجات المشكلة آليًا أو المصنعة حسب الطلب مفضلة. قم أيضًا بالإشارة إلى موقع المشروع وأي ظروف بيئية خاصة مثل التعرض للساحل أو البرودة الشديدة.
Tianjin SENBO Building Materials Technology Co., Ltd. هي شركة مصنعة للأنابيب السفلية الفولاذية المطلية بالألوان، وأنابيب الألومنيوم المطلية بالألوان، وألواح الإضاءة النهارية FRP، ومنتجات الأغلفة المعدنية الأخرى. تقع قاعدة الإنتاج الخاصة بنا في منطقة Jinghai للتنمية الاقتصادية، Tianjin، الصين، وهي مجهزة بخطوط إنتاج أوتوماتيكية وعملية فحص الجودة من أربع مراحل. لمزيد من المعلومات حول مصنعنا، والشهادات، وقدرات الاختبار، ومراجع المشروع، يرجى زيارة موقعنامعلومات عناصفحة أواتصل بفريقنا الهندسي.
