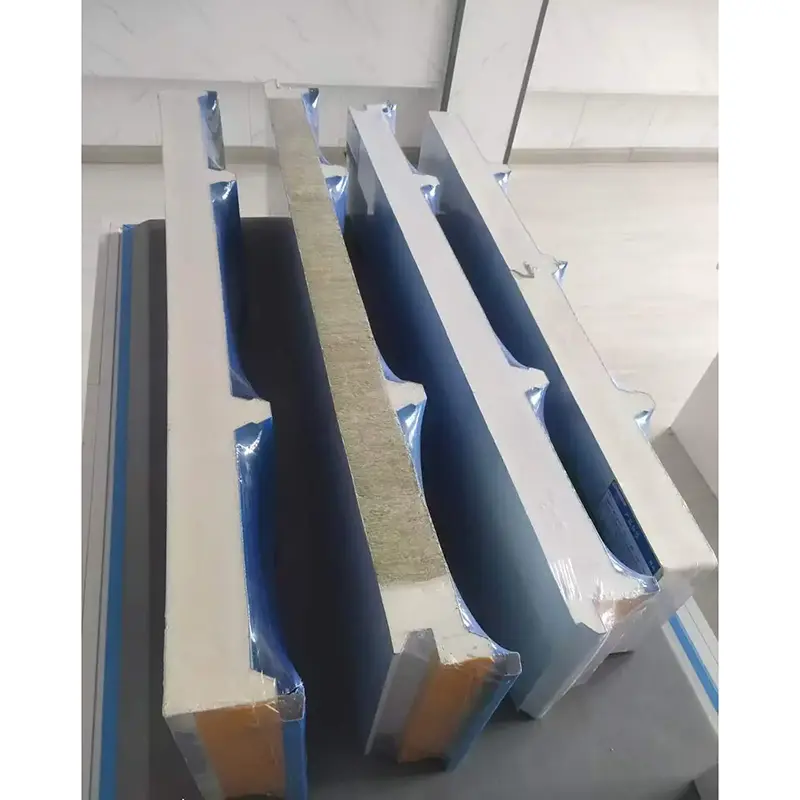

ألواح البولي يوريثين العازلة هي ألواح مركبة يتم إنتاجها في عملية مستمرة. تتكون اللوحة من قلب صلب من رغوة البولي يوريثان مرتبط بين واجهتين معدنيتين. تشتمل مواد المواجهة على الفولاذ المطلي بالألوان، أو الفولاذ المجلفن، أو الفولاذ المطلي بالزنك، أو الفولاذ المقاوم للصدأ. بعد أن يتم تشكيل الصفائح المعدنية، يتم حقن عامل رغوة البولي يوريثان بينها. تعمل الرغوة والمعالجة ذات درجة الحرارة العالية على إنشاء رابطة قوية بين القلب والواجهات. يتم الإنتاج على خطوط مستمرة يتم التحكم فيها بالكامل بواسطة الكمبيوتر، مما يساعد على الحفاظ على كثافة أساسية موحدة والتصاق ثابت.
تتراوح سماكة الواجهات الفولاذية المطلية بالألوان عادةً من 0.4 مم إلى 0.8 مم. وتشمل الطلاءات السطحية المتوفرة البوليستر (PE) والفلوروكربون PVDF. يتمتع قلب البولي يوريثين الصلب بكثافة تتراوح بين 30 كجم/م3 إلى 80 كجم/م3 ومحتوى خلية مغلقة يزيد عن 95% إلى 97%. يحتوي القلب على عدد كبير من الخلايا المغلقة المستقلة التي تقيد حركة الهواء وتقلل من انتقال الحرارة بالحمل الحراري. تتراوح الموصلية الحرارية للقلب من 0.017 واط/(م·ك) إلى 0.024 واط/(م·ك). وبموجب نفس متطلبات توفير الطاقة، توفر لوحة ساندويتش من البولي يوريثان بسمك 20 مم عزلًا حراريًا مشابهًا للوحة البوليسترين بسمك 50 مم.

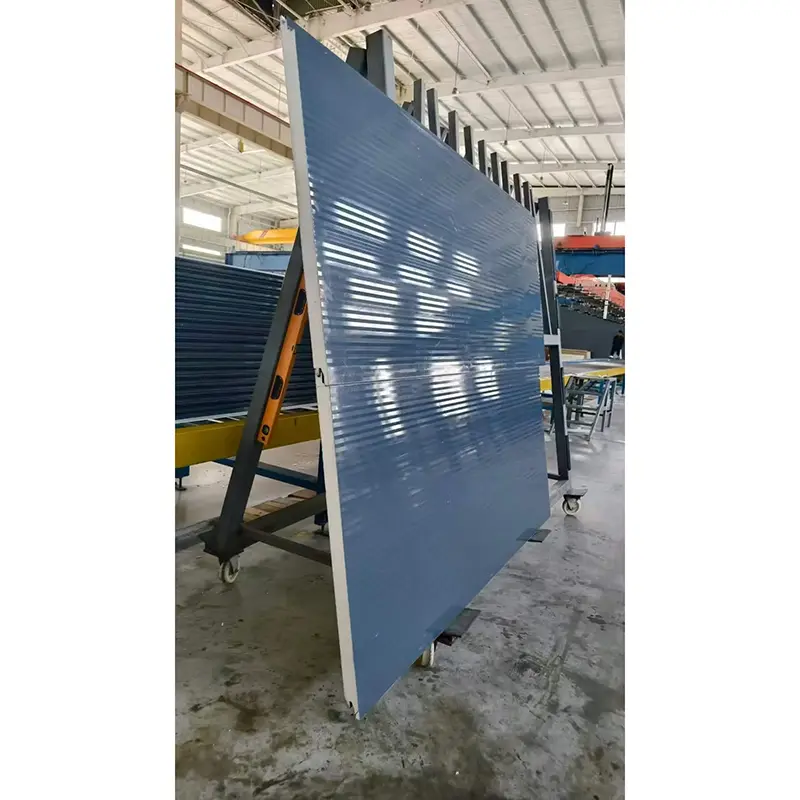

يبلغ عرض اللوحة الفعالة القياسية 1000 مم. السماكات الشائعة هي 50 مم، 75 مم، 100 مم، 150 مم، و200 مم، مع إمكانية التخصيص. تشتمل مقاطع الألواح على أنماط مسطحة ومضلعة وموجة مائية ومثلثة، مما يسمح للمهندسين المعماريين بمطابقة متطلبات تصميم الواجهة المختلفة.
| مؤشر الأداء | المعلمة / المواصفات | الأساس أو الملاحظات |
|---|---|---|
| المعيار التنفيذي | جيجابايت/ت 23932-2009 | ألواح ساندويتش عازلة للحرارة ذات وجه معدني لتطبيقات البناء |
| تواجه المواد | فولاذ مطلي بالألوان / فولاذ مجلفن / ستانلس ستيل / ألومنيوم | سمك 0.4-0.8 ملم |
| المواد الأساسية | البولي يوريثين الصلب (PU/PIR) | الكثافة 30-80 كجم/م3 |
| الموصلية الحرارية | 0.017–0.024 واط/(م·ك) | يمكن أن تصل المنتجات منخفضة الموصلية إلى 0.017–0.019 واط/(م·ك) |
| قوة السندات | ≥0.09 ميجا باسكال | بين الوجه والجوهر |
| سعة التحميل المرنة | ≥0.5 كيلو نيوتن/م² عند الانحراف L₀/200 | الحد الأدنى القياسي للمتطلبات |
| محتوى الخلية المغلقة | ≥95% | تصل إلى 100% في مناطق التسلخ الذاتي |
| أداء النار | فئة B1 (مثبطات اللهب) | مؤشر الأكسجين ≥30% |
| العرض الفعال | 1000 ملم | معيار |
| سمك مشترك | 50 / 75 / 100 / 150 / 200 ملم | قابلة للتخصيص |
توفر ألواح البولي يوريثين العازلة قيم توصيل حراري منخفضة مقارنة بالعديد من المواد العازلة الأخرى. يمكن لأنظمة البولي يوريثين منخفضة الموصلية من الجيل التالي تحقيق قيم التوصيل الحراري من 0.017 واط/(م·ك) إلى 0.019 واط/(م·ك)، وهو أفضل بنسبة 20% تقريبًا من تركيبات البولي يوريثين التقليدية. بالنسبة لمنطقة بناء معينة وسمك اللوحة، فإن استخدام الألواح منخفضة الموصلية قد يقلل من استهلاك الطاقة السنوي بنسبة 13.6% تقريبًا. أظهرت ألواح البولي يوريثين العازلة التي تنتجها شركة Xinjiang Gangzhisheng موصلية حرارية منخفضة تصل إلى 0.024 واط/(م·ك). لقد تم استخدام هذه الألواح في أكثر من مائة مشروع، بما في ذلك محطة توليد الطاقة Korla Guoxin وXinjiang Tianshan Aluminium.
أداء الاحتراق لهذه الألواح العازلة من البولي يوريثين يتوافق مع معيار مثبطات اللهب من الفئة B1، مع مؤشر أكسجين يبلغ 30% أو أعلى. مادة البولي يوريثين هي مادة لدنة بالحرارة. عند تعرضه للنار، يشكل السطح طبقة متفحمة ولا تذوب أو تنتج قطرات مشتعلة، مما يساعد على تأخير انتشار اللهب. يستخدم مشروع التخزين البارد Shanxi Xinhui Food، الذي تبلغ مساحته حوالي 30000 متر مربع، ألواح ساندويتش من البولي يوريثين مع المواد الأساسية BASF Elastopir® SBI B1. توفر هذه المادة مقاومة عالية للهب وتلبي متطلبات السلامة من الحرائق لمرافق التخزين البارد واسعة النطاق.
لا تقل قوة الارتباط بين صفائح المواجهة ونواة البولي يوريثين عن 0.09 ميجا باسكال. تبلغ سعة حمل الانحناء 0.5 كيلو نيوتن/م² على الأقل عند انحراف L₀/200. تساعد عملية الإنتاج المستمرة على ضمان رابطة آمنة، مما يقلل من خطر التصفيح أو التقرح أثناء الاستخدام طويل الأمد.
يتجاوز محتوى الخلايا المغلقة لرغوة البولي يوريثان الصلبة 95% ويمكن أن يصل إلى 100% في مناطق التسلخ الذاتي. وينتج عن ذلك امتصاص منخفض جدًا للمياه ويساعد على منع مياه الأمطار والمكثفات من اختراق اللوحة. تُظهر المادة ثبات الأبعاد مع اختلاف أقل من 1% في ظل تقلبات درجات الحرارة التي تبلغ ±30 درجة مئوية، مما يقلل من خطر التشقق الناتج عن التمدد الحراري أو الانكماش. إنها مناسبة للبيئات ذات درجات حرارة التشغيل من -170 درجة مئوية إلى +100 درجة مئوية.
في عام 2025، أصبح مشروع Shanxi Xinhui Food هو الأول في الصين الذي يستخدم ألواح شطيرة من مادة البولي يوريثين منخفضة التوصيل الحراري في منشأة للتخزين البارد. كان المشروع عبارة عن تعاون بين BASF وMaster Cold Chain. ويشمل أكثر من 50 مساحة فردية، مثل مستودع مرتفع مؤتمت بالكامل بطول 22.7 مترًا، وغرف التجميد السريع والتجميد القياسية، وورش المعالجة. تم استخدام ما يقرب من 30.000 متر مربع من الألواح، مع خيارات مواجهة تشمل الفولاذ المقاوم للصدأ أحادي الجانب، والفولاذ المقاوم للصدأ على الوجهين، والفولاذ المطلي بالألوان على الوجهين. يوفر هذا المشروع التحقق العملي من العزل الحراري وأداء السلامة من الحرائق للألواح العازلة المصنوعة من مادة البولي يوريثين في بيئات سلسلة التبريد ذات درجات الحرارة المنخفضة للغاية.
كل من PU (البولي يوريثين) وPIR (بولي إيزوسيانورات) عبارة عن قلوب رغوية صلبة. يحتوي PIR على بنية كيميائية معدلة توفر أداءً محسنًا ضد الحرائق ومقاومة أعلى لدرجات الحرارة مقارنةً بالـ PU القياسي. بالنسبة للتطبيقات ذات متطلبات السلامة من الحرائق الأكثر صرامة، غالبًا ما يوصى باستخدام نوى PIR.
يمكن استخدام ألواح البولي يوريثين العازلة ذات تصنيف الحريق B1 في العديد من أنواع المباني، ولكن يجب التحقق من قوانين البناء المحلية ولوائح مكافحة الحرائق أولاً. بالنسبة للمباني الشاهقة أو المناطق ذات المتطلبات المحددة للسلامة من الحرائق، فمن الضروري إجراء تقييم خاص بالمشروع.
يعتمد سمك اللوحة على درجة الحرارة الداخلية المطلوبة والظروف المحيطة وأهداف كفاءة الطاقة. يجب إجراء الحساب الحراري للمشروع المحدد. تتراوح السماكة الشائعة للتخزين البارد من 100 مم إلى 200 مم.
يوصى بإجراء فحص بصري منتظم للتحقق من تلف السطح أو فشل مانع التسرب المشترك أو تآكل أدوات التثبيت. يجب معالجة الخدوش البسيطة الموجودة على الواجهات الفولاذية المطلية باستخدام طلاء متوافق لمنع التآكل. إبقاء مسارات الصرف واضحة لتجنب تراكم المياه.
يتم فحص المواد الخام الواردة لكل دفعة، بما في ذلك سمك الواجهة المعدنية، ونوع الطلاء، وجودة المواد الخام من مادة البولي يوريثين. أثناء الإنتاج، تتم مراقبة الكثافة الأساسية وسمك اللوحة وقوة الرابطة. يتم فحص الألواح النهائية للتأكد من دقة الأبعاد وجودة السطح والتعبئة قبل الشحن. تتوفر تقارير فحص المصنع وفقًا لـ GB/T 23932-2009، ويمكن تقديم تقارير اختبار النوع من طرف ثالث بناءً على طلب المشروع.
تتوفر بعض ألواح ساندويتش البولي يوريثين بمواد خام متوازنة للكتلة الحيوية. على سبيل المثال، تعاونت BASF وMaster في إنتاج ألواح ساندويتش من مادة البولي يوريثين لتوازن الكتلة الحيوية (BMB) والتي حصلت على شهادة ISCC PLUS. يساعد هذا الأسلوب على تقليل البصمة الكربونية لعملية إنتاج الألواح مع الحفاظ على نفس أداء المنتج. يمكن أيضًا تصميم الألواح للتفكيك وإعادة التدوير في نهاية عمرها التشغيلي، اعتمادًا على تركيبة المواد المواجهة والأساسية.
