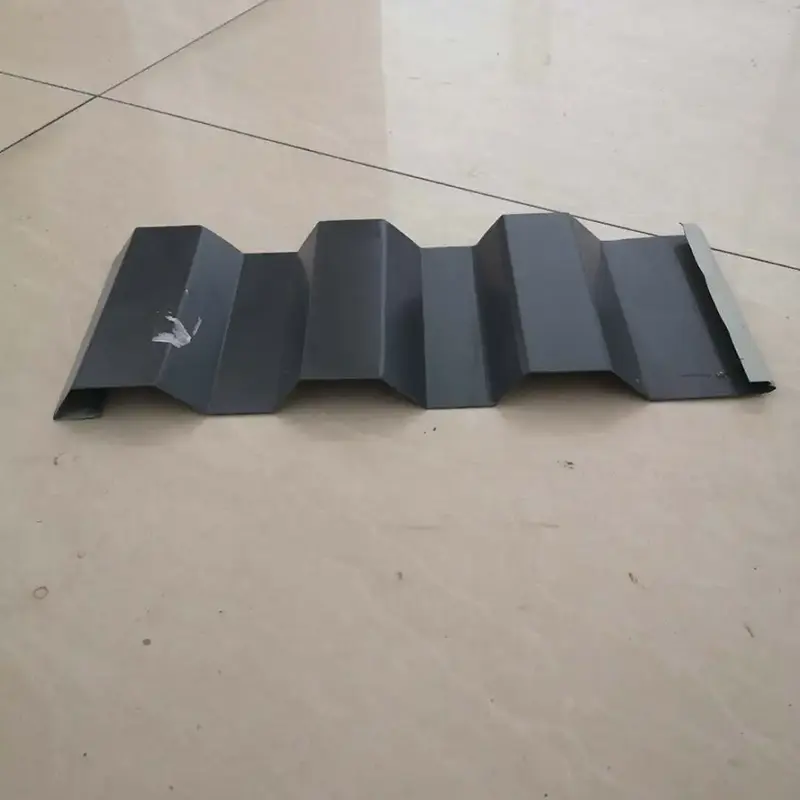

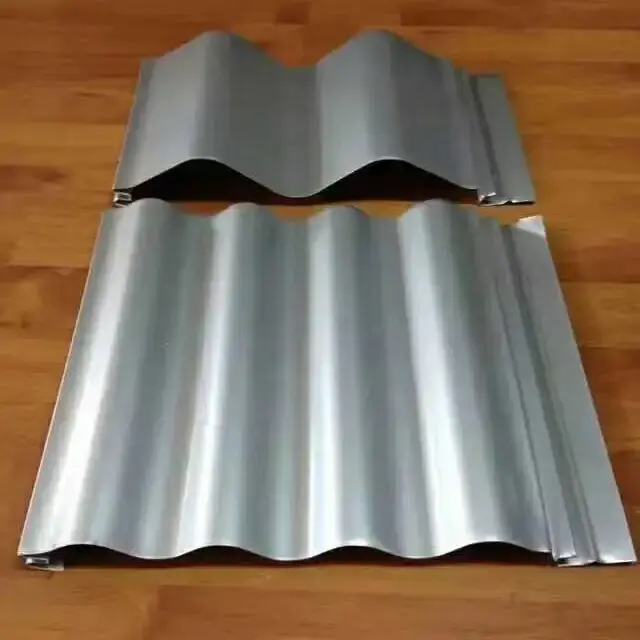

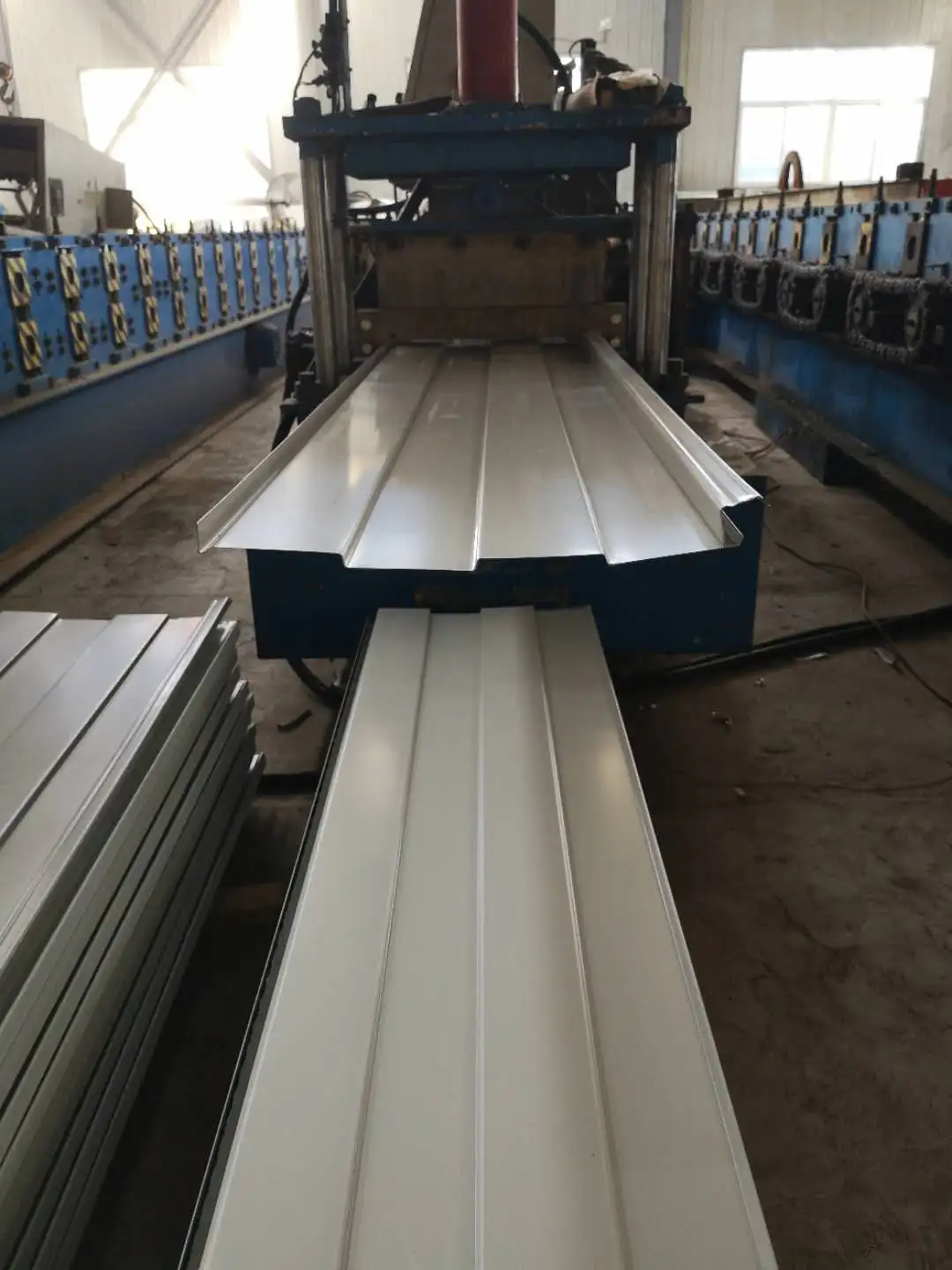

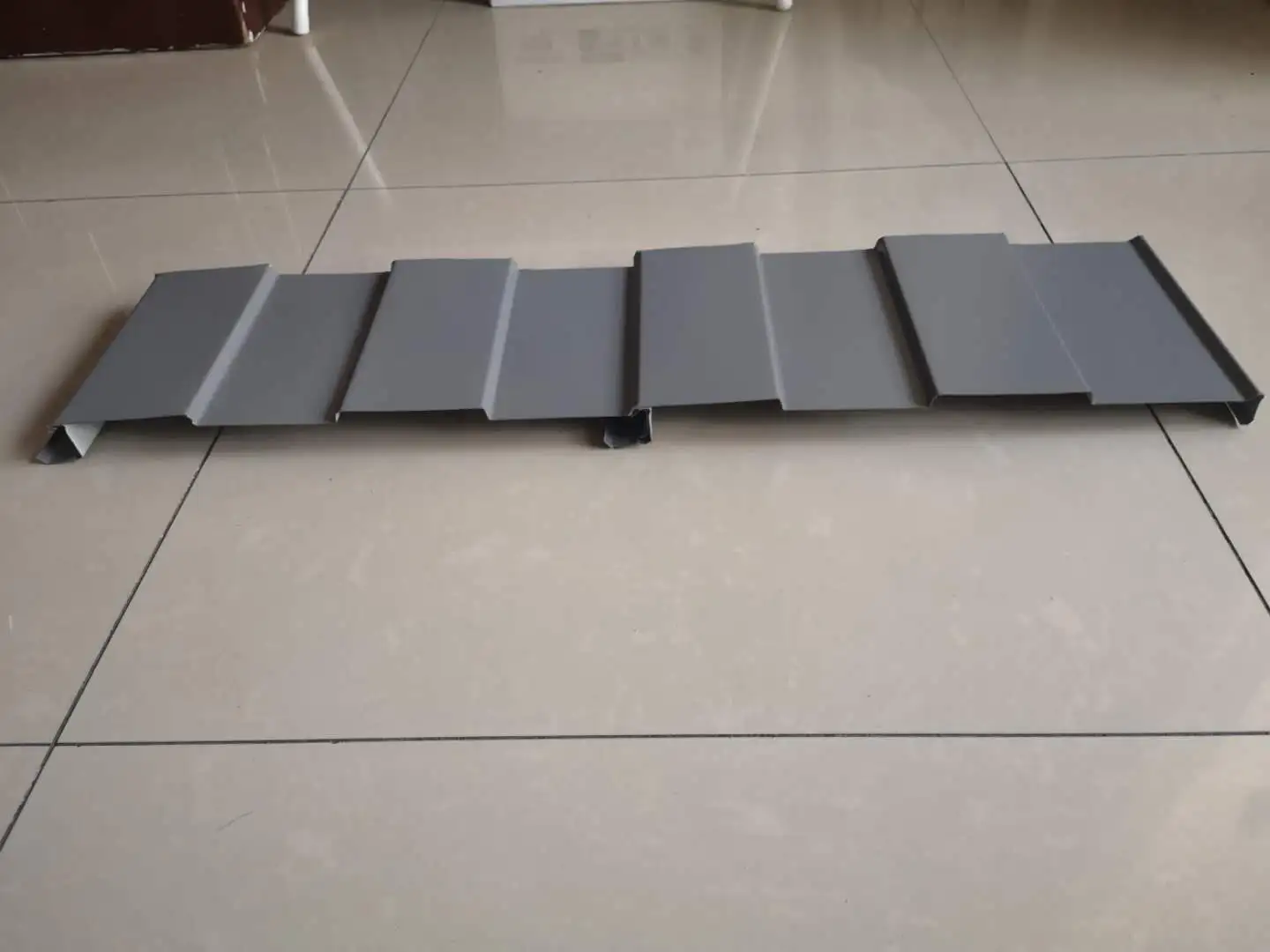

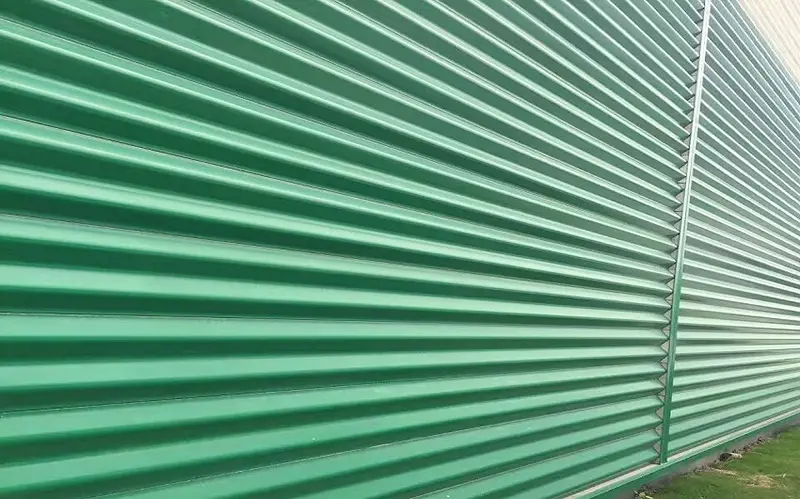

الألواح الفولاذية المطلية بالألوان ذات القفل المخفي، والتي تسمى أيضًا ألواح التسقيف ذات التثبيت المخفي أو ألواح التسقيف ذات المشبك المخفي، عبارة عن صفائح ملفوفة ملفوفة من الفولاذ المطلي بالألوان. يتم تثبيتها على مدادات السقف باستخدام أقواس مجلفنة أو من سبائك الألومنيوم بدلاً من البراغي المكشوفة. يتضمن تسلسل التوصيل تثبيت الأقواس المخفية على المدادات، وإشراك الضلع الأنثوي للوحة مع الضلع المركزي للدعامة، ثم قفل خط التماس باستخدام آلة ربط لإنشاء وصلة محكمة بين الألواح المتجاورة. تنتج SENBO هذه التشكيلات على خطوط تشكيل مخصصة وتتحقق من الأبعاد الرئيسية مثل ارتفاع الضلع والعرض الفعال وعمق القفل أثناء الإنتاج.
يكمن الاختلاف الرئيسي عن الأسقف الفولاذية المطلية بالألوان القياسية في طريقة التثبيت. يتم تأمين الألواح التقليدية بمسامير ذاتية اللولبة تمر عبر سطح اللوحة، مما يتطلب وجود مادة مانعة للتسرب عند كل فتحة لولبية. تعتمد ألواح التثبيت المخفية على أقواس متشابكة بدلاً من ذلك، مما يعني أن السطح يظل خاليًا من الاختراقات. يعمل هذا الأسلوب على تحسين العزل المائي، ويقلل من مخاطر التآكل على المدى الطويل عند نقاط التثبيت، ويمنح السقف مظهرًا أنظف.
| نوع الملف الشخصي | ارتفاع الضلع (مم) | العرض الفعال (مم) | العرض غير المطوي (مم) | استخدام المواد | التطبيقات النموذجية |
|---|---|---|---|---|---|
| جياوتشي 760 (YX51-380-760) | 51-71 | 760 | 1000 | 76% | المصانع الكبيرة والمطارات والملاعب |
| موديل 820 | 50 | 820 | 1000 | 82% | المنشآت الصناعية الصغيرة والمتوسطة |
| CC-750 (YX41-250-750) | 41 | 750 | غير مدرجة | غير مدرجة | أماكن واسعة النطاق؛ على أساس التكنولوجيا الأسترالية |
| مؤشر الأداء | المعلمة / المواصفات | ملاحظات |
|---|---|---|
| درجة المواد الأساسية | Q235B، Q345، فولاذ عالي القوة (فئة 550 ميجاباسكال) | يعتمد على نوع الملف الشخصي |
| سمك مشترك | 0.3-1.0 ملم | قياسي 0.5-0.6 ملم |
| الملفات الشخصية النموذجية | YX51-380-760 (جياوتشي 760)، YX50-410-820 | العرض الفعال 760 ملم أو 820 ملم |
| طريقة الاتصال | قفل مشبك مخفي أو إغلاق | لا يوجد اختراقات المسمار على سطح اللوحة |
| مقاومة الانسحاب | ≥200 كجم | القيمة المقاسة لمقطع اللوحة |
| طول لوحة واحدة | يصل إلى 100 م | يدعم التمدد الحراري والانكماش |

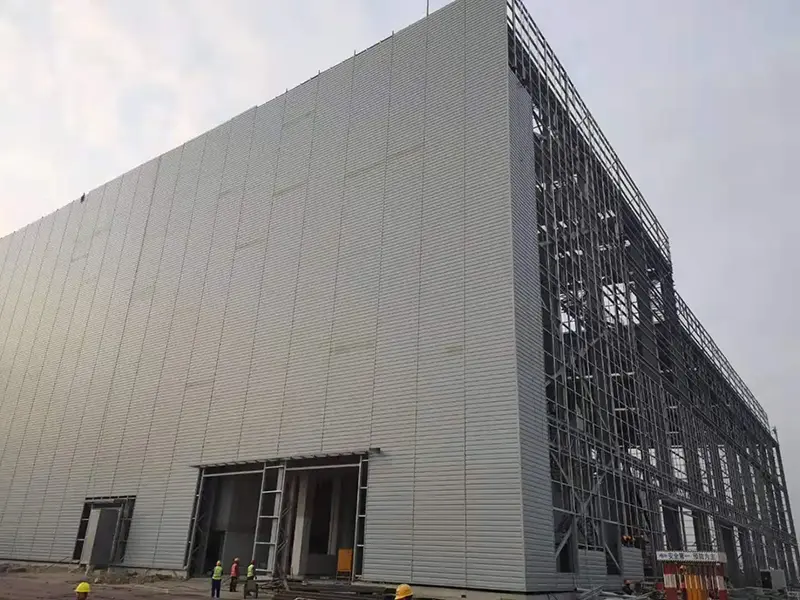

| نطاق التطبيق | المنشآت الصناعية واسعة النطاق والمباني العامة | غير مناسب للأسقف المنحنية التي يبلغ نصف قطرها R <50 مترًا |

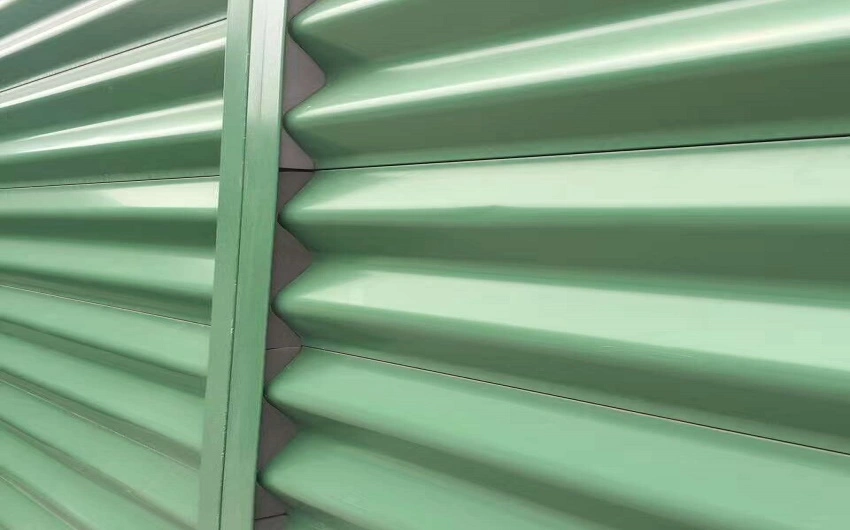

نظرًا لأن سطح اللوحة الفولاذية المطلية بالألوان والمخفية لا تحتوي على أي اختراقات للمثبتات، فإن النظام يتجنب مسار التسرب الشائع الموجود في الأسطح المكشوفة. في الأنظمة التقليدية، قد تتقادم المادة المانعة للتسرب عند فتحات المسامير وتتشقق بمرور الوقت، مما يسمح بدخول الماء. إن مقطع Jiaochi 760، مع ارتفاع الضلع 71 مم ومسافة الضلع 380 مم، يساعد مياه الأمطار على التحرك بسرعة من الوديان إلى الأفاريز. عندما يتم إغلاق اللحامات بآلة الربط، فإن التعشيق الجانبي يوفر حاجزًا مستمرًا ضد دخول الماء. يؤدي عدم وجود ثقوب سطحية أيضًا إلى تقليل احتمالية التآكل بدءًا من أدوات التثبيت.
تم تصميم الأقواس التي تثبت الألواح على المدادات لمقاومة الرفع. خلال مشروع الخلايا الكهروضوئية ذات السقف الفولاذي الملون بقدرة 5 ميجاوات في مطار Shenzhen Bao'an الدولي، وصل ضغط الرياح في الموقع إلى 0.75 كيلو نيوتن/م². سجلت اختبارات السحب على المشابك المخفية قوة سحب تبلغ 200 كجم، وهي مطابقة لمتطلبات السلامة. تستخدم لوحة المشبك المخفي YX41-250-750 الفولاذ بقوة إنتاج لا تقل عن 550 ميجا باسكال وعمق قفل أكبر من 5.2 مم. يتم تثبيت كل ضلع متشابك بواسطة مشبك تثبيت، مما يحسن قدرة السقف على التعامل مع أحمال الرياح والثلوج.
تسمح مشابك التثبيت لألواح السقف بالانزلاق على طول المنحدر مع تمدد المعدن وتقلصه مع تغيرات درجة الحرارة. تظل الألواح منخرطة مع المشابك أثناء هذه الحركة، لذلك يظل الاتصال بين السقف والهيكل مستقرًا. وهذا يسمح بأطوال مستمرة للألواح تتجاوز 100 متر دون الحاجة إلى تداخلات عرضية، وهو أمر مفيد للأسقف ذات الامتدادات الكبيرة.
يستخدم النظام الألواح الجاهزة في المصنع والتي تتشابك في الموقع. لا تتطلب بعض مقاطع المشابك المخفية، مثل CC-750، آلة ربط متخصصة، مما قد يقلل من العمالة ويقصر وقت التثبيت. يمكن قطع مخزون الملفات حسب الطول في موقع العمل، مما يتيح ألواحًا مفردة يزيد طولها عن 100 متر وتقليل عدد اللفات النهائية. يقلل هذا النهج أيضًا من خطر التسرب عند المفاصل العرضية.

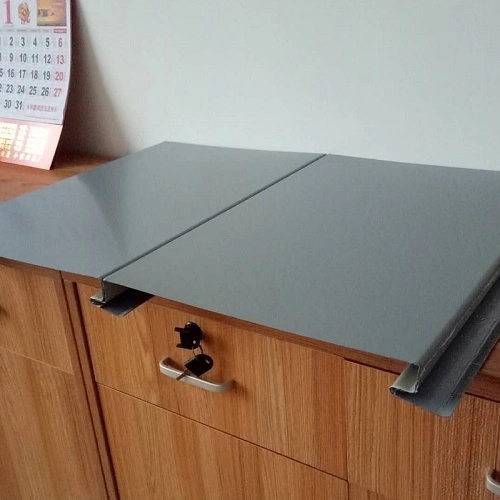

يتم تشكيل التعشيق الجانبي ميكانيكيًا باستخدام آلة الإغلاق. ويكون المفصل الناتج محكمًا بدرجة كافية لمقاومة دخول الماء في الظروف العادية. يساعد أيضًا تصميم منحدر السقف والصرف المناسب في نقل المياه بعيدًا عن اللحامات بسرعة.
معظم ملفات التثبيت المخفية مخصصة للأسقف ذات نصف القطر المستقيم أو الكبير جدًا. يعتمد الحد الأدنى لنصف قطر الانحناء على شكل اللوحة وسمك المادة. بالنسبة للتطبيقات المنحنية، تحقق مع الشركة المصنعة قبل الطلب.
تتطلب أدوات التثبيت المكشوفة وجود مادة مانعة للتسرب عند كل فتحة لولبية. مع مرور الوقت، يمكن أن تتحلل المادة المانعة للتسرب وتخلق مسارات للتسرب. تعمل أدوات التثبيت المخفية على التخلص من نقطة الصيانة هذه وتقليل خطر دخول الماء والتآكل حول فتحات المسامير.
يمكن إجراء اختبارات السحب على المقاطع في الموقع أو في المختبر. يجب مقارنة القيمة المقاسة مع حمل رفع الرياح التصميمي لموقع المبنى. يمكن للموردين تقديم بيانات الاختبار أو المساعدة في التحقق الخاص بالمشروع.

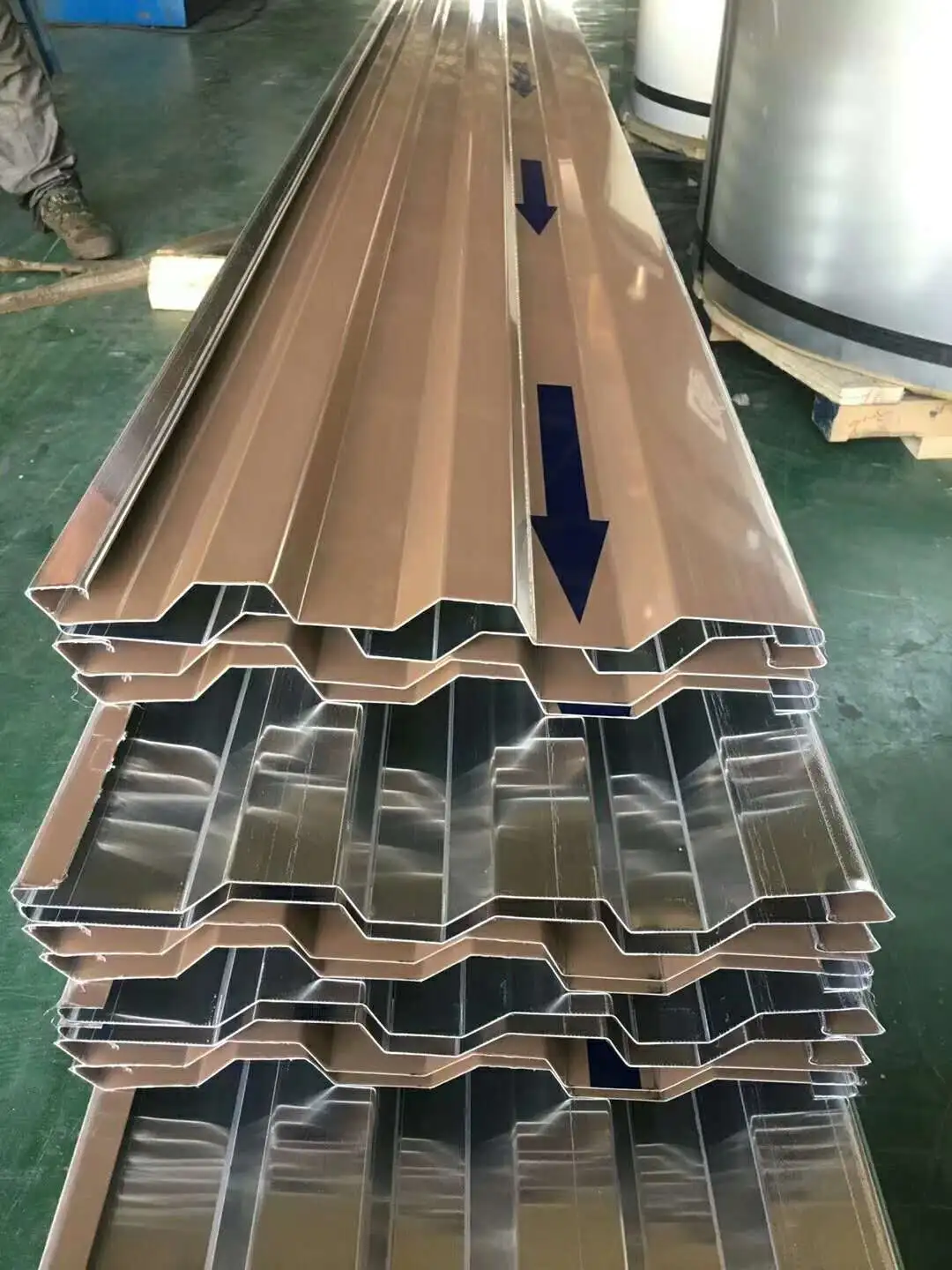

قبل الشحن، يتم فحص الألواح للتأكد من الشكل الهندسي وعمق القفل وحالة طلاء السطح ودقة الأبعاد. يجب أن تكون شهادات مطحنة الفولاذ الأساسي متاحة، بالإضافة إلى تقارير قوة سحب المشبك عند الحاجة. أثناء التثبيت، تساعد عمليات الفحص الفوري على مشاركة التماس ومحاذاة المشبك على ضمان الجودة المتسقة.
