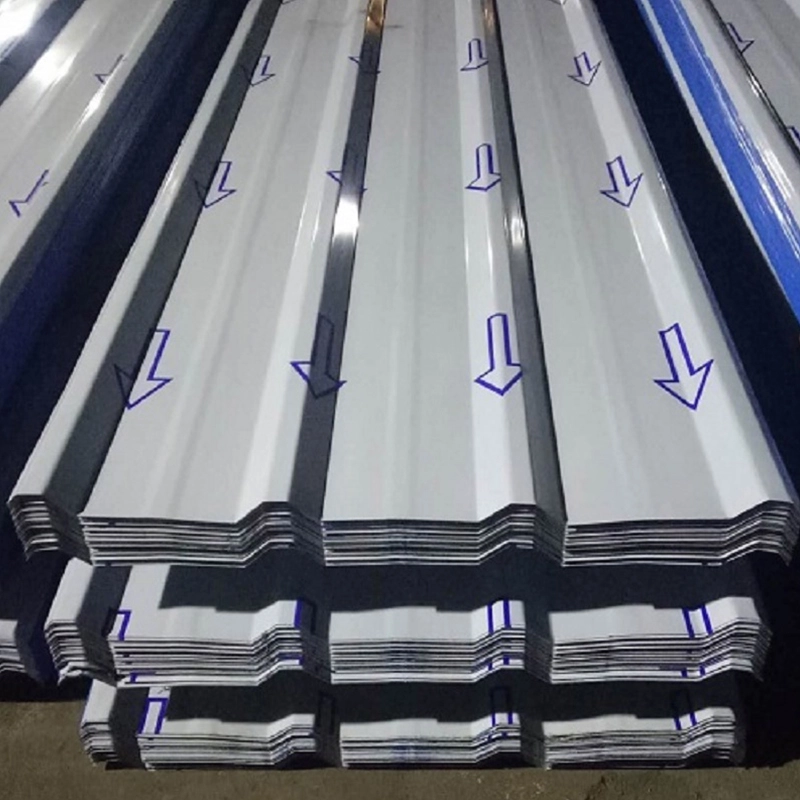

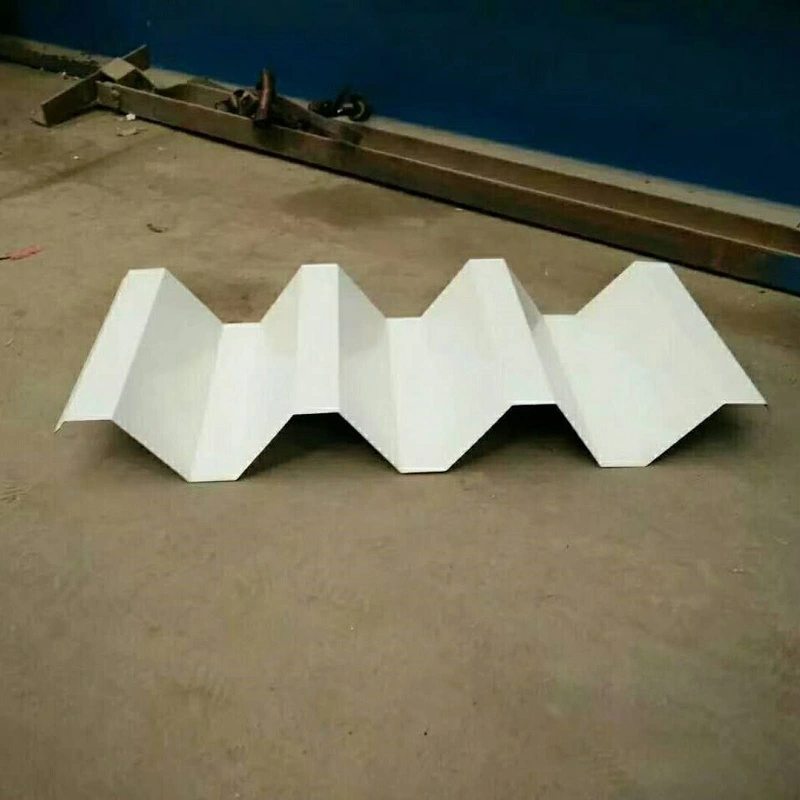

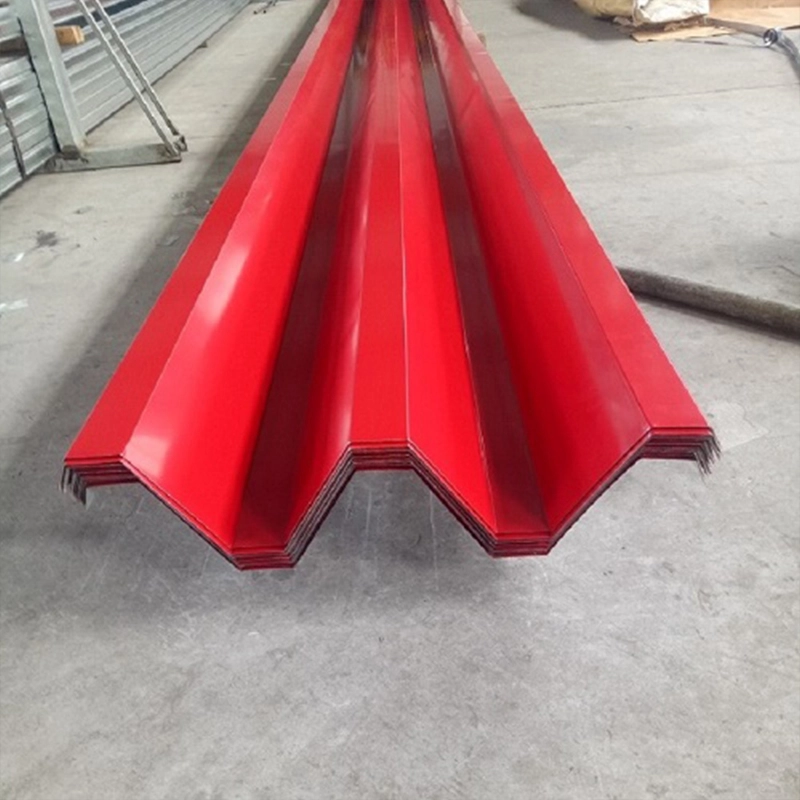

ألواح التسقيف المعدنية عبارة عن صفائح فولاذية مقطعة يتم تشكيلها بواسطة ملفات معدنية مدلفنة على البارد إلى مقاطع عرضية مموجة على خطوط الإنتاج المستمرة. يتم استخدامها للأسقف وتكسية الجدران وتزيين الأرضيات. يزيد المظهر الجانبي المضلع أو المموج من صلابة الانحناء للصفائح الرقيقة على طول اتجاه الضلع، مما يسمح للألواح التي يتراوح سمكها من 0.5 مم إلى 1.5 مم بحمل أحمال السقف. تقوم SENBO بتشغيل خطوط تشكيل درفلة مخصصة لمقاطع السقف المعدني وتحافظ على قدرة الاختبار الداخلي للتحقق من رفع الرياح. تغطي فحوصات الإنتاج سمك المعدن الأساسي، وقوة الخضوع، وهندسة المظهر الجانبي، وجودة طلاء السطح.
غالبًا ما تستخدم أنظمة الأسقف المعدنية تصميمًا مركبًا متعدد الطبقات. في مشروع المبنى رقم 3 بمطار قوانغتشو بايون، يشتمل بناء السقف من الأسفل إلى الأعلى على مدادات أولية مجلفنة، وصفائح قاعدة فولاذية مثقبة مطلية بالزنك، وحاجز بخار، وصوف صخري ممتص للصوت، ومدادات ثانوية مجلفنة، وصوف صخري عازل للحرارة، وصفائح فولاذية مجلفنة بالغمس الساخن، وغشاء مانع لتسرب المياه من مادة TPO، ومشابك تثبيت من الفولاذ المقاوم للصدأ، ورغوة تقلل الضوضاء، وألواح أسقف من الفولاذ المقاوم للصدأ، وأغطية من الفولاذ المقاوم للصدأ. يجمع هذا التجميع بين الدعم الهيكلي والعزل الحراري والعزل المائي وامتصاص الصوت والحماية من الصواعق.
| مؤشر الأداء | المعلمة / المواصفات | الأساس أو الملاحظات |
|---|---|---|
| معيار التنفيذ | جيجابايت/ت 12755-2008 | صفائح فولاذية ملفوفة للبناء |
| المواد الأساسية | مجلفن / مطلي بالزنك / مطلي بالألوان / Al-Mg-Mn / ستانلس ستيل | تم اختياره بناءً على البيئة وفئة المشروع |
| سمك مشترك | 0.5-1.5 ملم لألواح التسقيف. 0.5 ملم للفولاذ المقاوم للصدأ | يعتمد على الملف الشخصي ومتطلبات التحميل |
| قوة العائد | 220-550 ميجا باسكال | يعتمد على درجة المواد الأساسية |
| كثافة المنج-من | 2.73 جم/سم3 | حوالي ثلث ذلك من الفولاذ |
| مقاومة ضغط الرياح | ≥18 كيلو باسكال للنظام الملحوم من الفولاذ المقاوم للصدأ | يعادل إعصار الفئة 17 |
| درجة العزل المائي | الصف الأول | العزل الهيكلي دون الاعتماد على المواد المانعة للتسرب |
| عمر خدمة التصميم | 15-50 سنة | ألواح المنج-من تتجاوز 50 عاما |
| نظام التثبيت | التماس الدائم / اللحام المستمر | تثبيت مخفي |
تفرض المباني العامة الساحلية متطلبات شديدة على مقاومة الرياح على الأسطح. في المبنى رقم 3 بمطار قوانغتشو بايون، خضع نظام السقف المصنوع من الفولاذ المقاوم للصدأ الملحوم باستمرار لاختبار رفع الرياح الثابت وسجل قدرة قدرها 18.2 كيلو باسكال، أي ما يعادل إعصارًا من الفئة 17. للمقارنة، فإن الأسطح التقليدية المصنوعة من الألومنيوم والمغنيسيوم والمنغنيز عادة ما تقاوم ظروف الفئة 12. تُظهر الأبحاث التي أجريت على سلوك شفط الرياح أن التماس المتشابك ووصلة دعامة الدعم هي أضعف نقطة، مما يتطلب تعزيزًا مستهدفًا. يستخدم ملعب المركز الثقافي والرياضي لمنطقة الخليج الكبرى أسلوبًا ملحومًا مشابهًا وحقق 21 كيلو باسكال في الاختبارات المعملية.

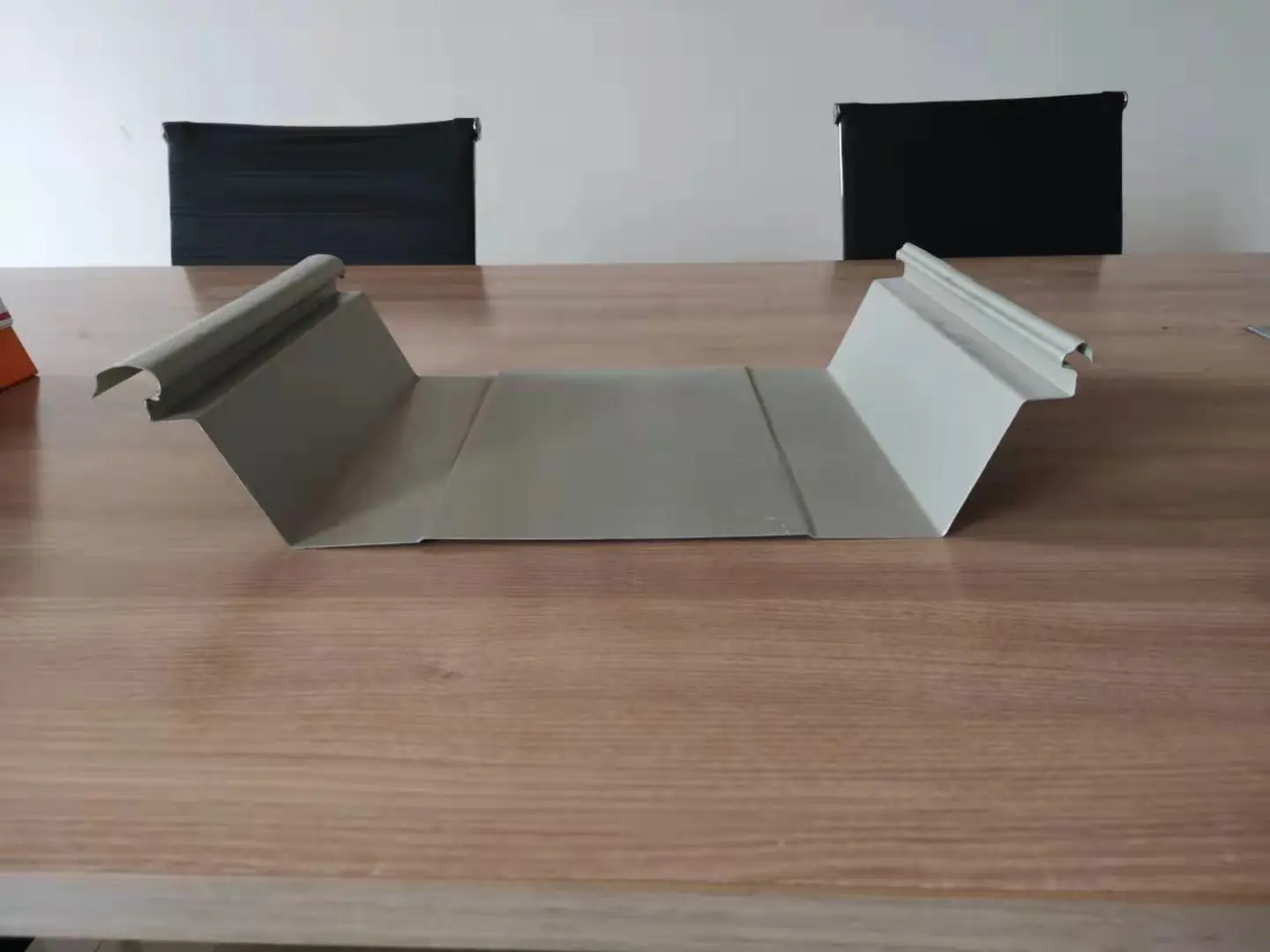

يأتي العزل المائي للأسطح من التكوين الهيكلي، وليس من المواد المانعة للتسرب المطبقة. تستخدم ألواح التماس الدائمة مادة مانعة للتسرب كاملة الطول ودرزات مغلقة، دون ترك أي فتحات للأظافر السطحية أو نقاط تسرب. يخلق أسلوب الفولاذ المقاوم للصدأ الملحوم المستمر سطحًا غير مكسور من خلال اللحام كامل الطول، مما يزيد من تحسين مقاومة الماء. يُنصح بحد أدنى لانحدار تصريف السقف بنسبة 5٪. يعمل شكل الحوض كقناة تصريف طبيعية، حيث توجه المياه بسرعة نحو الأفاريز.
تؤدي التغيرات في درجات الحرارة إلى تمدد الألواح المعدنية وتقلصها. تمتص أنظمة التماس الدائمة هذه الحركة من خلال أقواس منزلقة على شكل حرف T تسمح للألواح بالتحرك بحرية على طول منحدر السقف. في المبنى رقم 3 بمطار قوانغتشو بايون، تعمل الوصلات الملحومة معًا مع شكل تمويج عرضي لتحرير الضغط الحراري. تمنع كلتا الطريقتين الضرر الذي قد ينجم عن الحركة الحرارية المقيدة.
قام المركز الثقافي والرياضي لمنطقة الخليج الكبرى بتطبيق استراتيجية بناء معيارية لجميع طبقات السقف الموجودة أسفل غشاء العزل المائي. قام العمال بتقسيم السقف الذي تبلغ مساحته 78,000 متر مربع إلى 878 وحدة مستقلة، وقاموا بتجميع ولحام كل وحدة على مستوى الأرض، ثم رفعوا الوحدات المكتملة في مكانها. وقد أدى هذا النهج إلى رفع كفاءة التركيب بنسبة 30% وخفض نسبة نفايات المواد إلى حوالي 2%.
يمكن إنتاج ألواح السقف بأشكال مستقيمة أو منحنية أو على شكل مروحة لتتناسب مع الأسطح المعمارية أحادية الانحناء ومزدوجة الانحناء والكروية. في المركز الثقافي والفني لمدينة العلوم والتكنولوجيا المستقبلية "الجبلين" في أنجي بمقاطعة تشجيانغ، يشكل السقف المعدني اثني عشر شكلاً عملاقًا من أوراق الخيزران. تم تطبيق نمذجة BIM والمسح ثلاثي الأبعاد للحفاظ على تفاوتات البناء ضمن الحدود المقبولة.
يوفر نظام الفولاذ المقاوم للصدأ الملحوم باستمرار أعلى مقاومة للرياح وغالبًا ما يتم تخصيصه للمناطق المعرضة للأعاصير. تظل أنظمة التماس الدائمة خيارًا قابلاً للتطبيق عندما يتم تعزيز تفاصيل التماس والمقطع وفقًا لحسابات رفع الرياح.
تستخدم أنظمة التماس الدائمة مقاطع منزلقة تسمح بالحركة على طول المنحدر. قد تشتمل الأنظمة الملحومة على تمويجات عرضية أو وصلات تمدد. تعتمد الطريقة المناسبة على هندسة السقف ونطاق درجة الحرارة المتوقعة.
يجب أن تشمل إجراءات الفحص مدى إحكام أدوات التثبيت، وحالة اللوحة، وعوائق مسار الصرف، وسلامة المادة المانعة للتسرب عند الاختراقات. تتطلب أنظمة التماس الدائمة عادةً صيانة أقل نظرًا لعدم تعرض أي أدوات تثبيت.
يمكن في بعض الأحيان تركيب سقف معدني جديد فوق سقف موجود إذا كان الهيكل قادرًا على تحمل الحمل الإضافي وكان السطح الحالي مناسبًا. يجب على المهندس الإنشائي تقييم الظروف الحالية قبل اتخاذ أي قرار.
يجب على الموردين تقديم شهادات اختبار المطاحن للمعادن الأساسية، وسجلات سماكة الطلاء، وتقارير أبعاد اللوحة. يجب أن تطلب المشاريع ذات معايير حمل الرياح المحددة بيانات اختبار رفع الرياح لتكوين النظام الدقيق الذي يتم توفيره. يجب أن تتحقق فحوصات استلام الموقع من درجات المواد وأطوال الألواح وحالة السطح قبل التثبيت.
