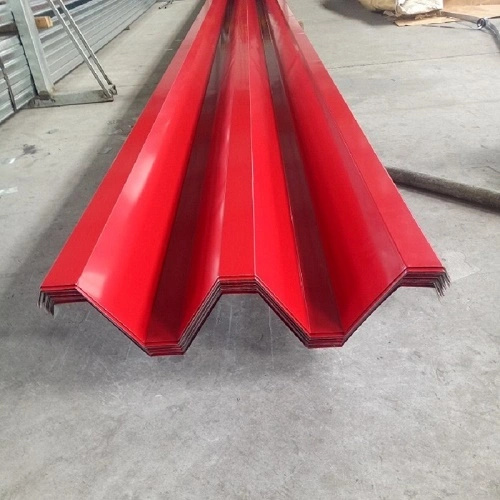

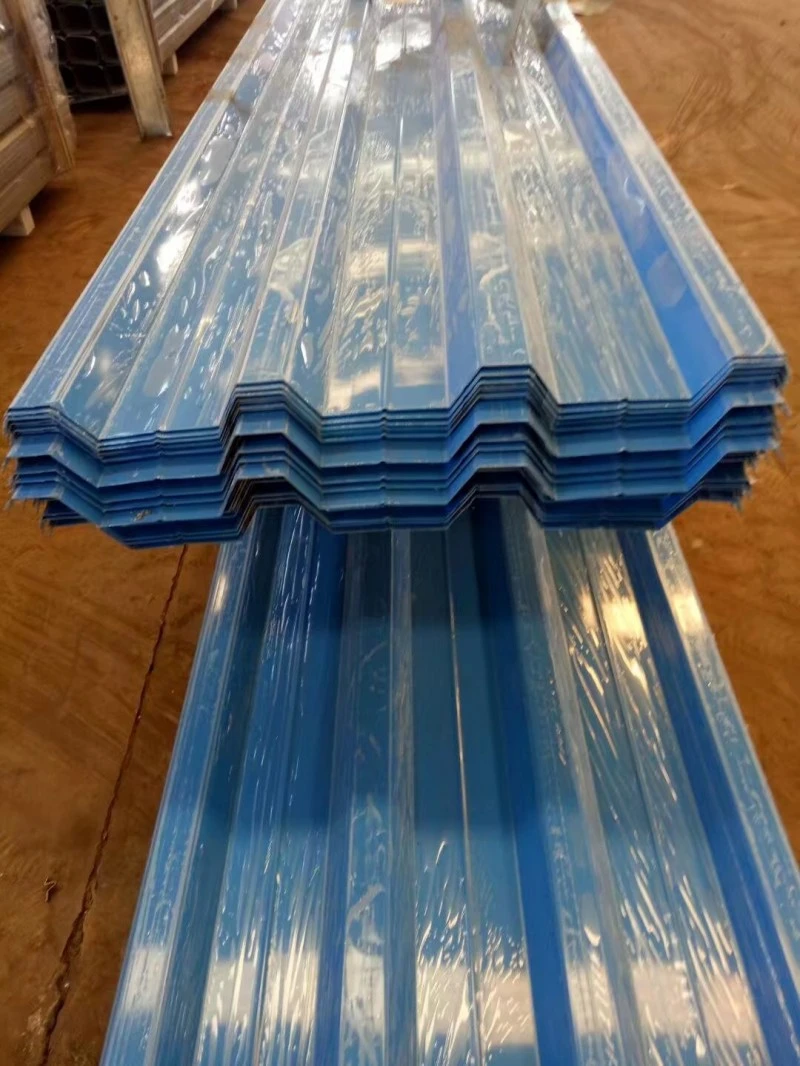

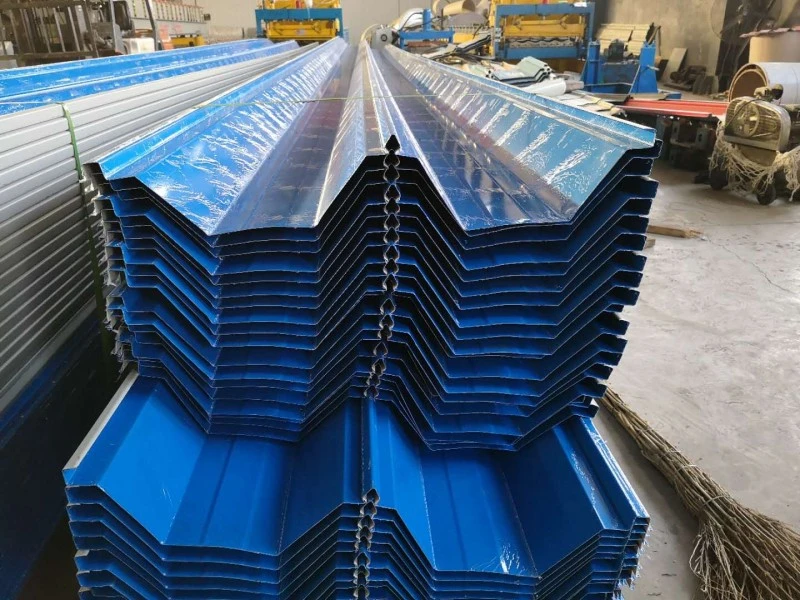

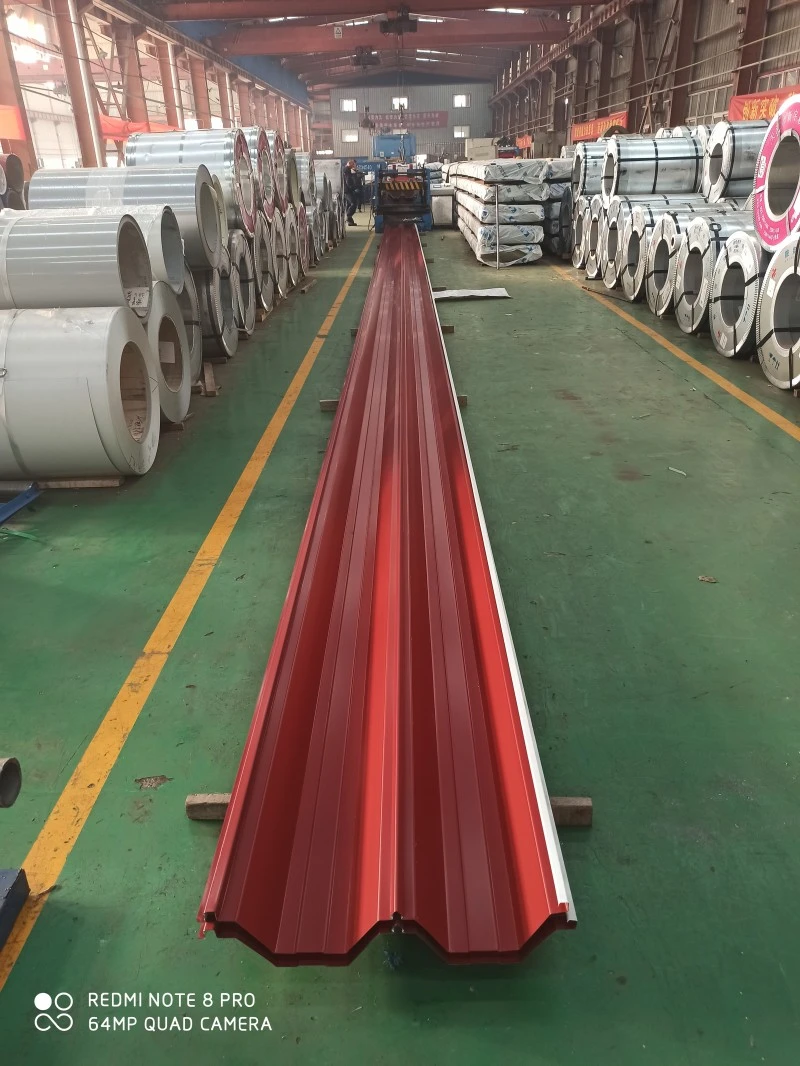

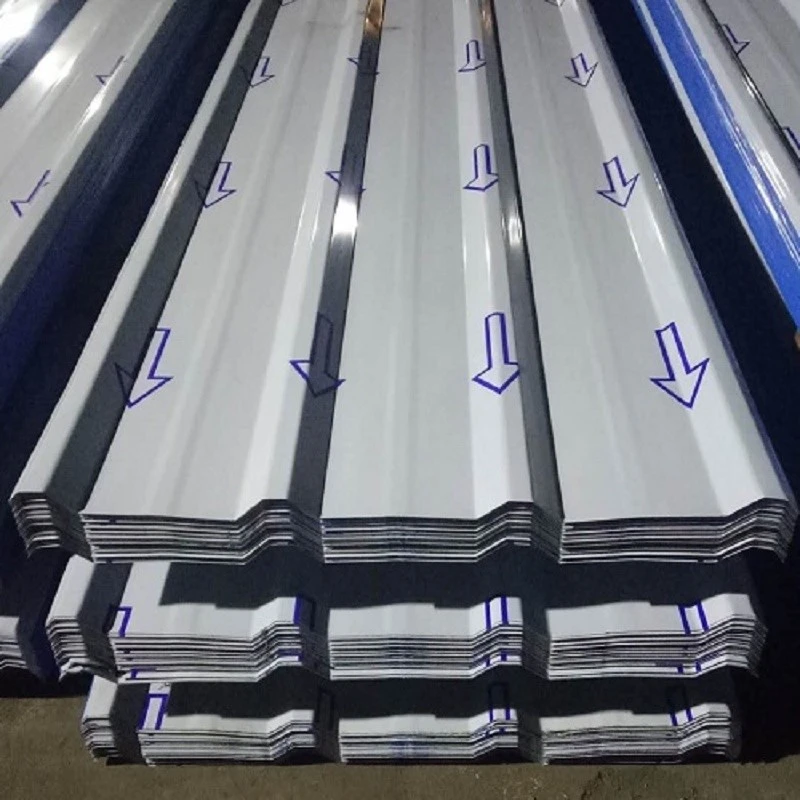

يتم تشكيل صفائح السقف المعدنية من لفائف الفولاذ أو السبائك إلى مقاطع مموجة تستخدم لتكسية السقف والجدران. تشتمل مواد الملف على الفولاذ المجلفن بالغمس الساخن، والفولاذ المطلي بالزنك، والفولاذ المطلي مسبقًا، وسبائك الألومنيوم والمغنيسيوم والمنجنيز، والفولاذ المقاوم للصدأ. يزيد الشكل المموج من صلابة الانحناء على طول اتجاه الضلع، مما يسمح للألواح الرقيقة من 0.5 مم إلى 1.5 مم بحمل أحمال السقف. تقوم شركة SENBO بتزويد هذه الألواح بشهادات المواد وسجلات فحص الملف الشخصي، وتتضمن عملية الإنتاج فحوصات منتظمة على هندسة الأضلاع، وسمك الورقة، وحالة الطلاء.
عادةً ما يستخدم نظام السقف المعدني الكامل طبقات متعددة. يمكن أن يشتمل سقف صالة المطار المزود بطبقة خارجية من الفولاذ المقاوم للصدأ من الأسفل إلى الأعلى على: مدادات أولية مجلفنة، وطبقة أساسية مثقوبة مطلية بالزنك، وطبقة للتحكم في البخار، وصوف صخري ممتص للصوت، ومدادات ثانوية مجلفنة، وصوف صخري عازل للحرارة، وصفيحة فولاذية مجلفنة، وغشاء مانع لتسرب الماء من مادة TPO، وأقواس تثبيت من الفولاذ المقاوم للصدأ، ورغوة صوتية، ولوحة سقف من الفولاذ المقاوم للصدأ، وغطاء من الفولاذ المقاوم للصدأ. يجمع هذا التجميع بين الدعم الهيكلي والتحكم الحراري وإدارة الهواء والبخار والأداء الصوتي والحماية من الطقس.
| مؤشر الأداء | المعلمة / المواصفات | الأساس أو الملاحظات |
|---|---|---|
| المعيار التنفيذي | جيجابايت/ت 12755-2008 | صفائح فولاذية ملفوفة للبناء |
| مراجع التصميم | 24CJ113-1، 26CJ113-5 | تفاصيل التصميم القياسية الوطنية للمباني المصنوعة من الصفائح المعدنية |
| المواد الأساسية | مجلفن/مطلي بالزنك/مطلي مسبقاً/المغنيسيوم/الفولاذ المقاوم للصدأ | مختارة على أساس البيئة |
| سمك مشترك | 0.5-1.5 ملم | الفولاذ المقاوم للصدأ عادة 0.5 ملم |
| قوة العائد | 210-550 ميجا باسكال | يعتمد على درجة المواد الأساسية |
| كتلة الجلفنة | 40-275 جم/م² | طلاء على الوجهين |
| مقاومة ضغط الرياح | ≥18 كيلو باسكال لنظام الفولاذ المقاوم للصدأ الملحوم | يعادل إعصار الفئة 17 |
| درجة العزل المائي | الصف الأول | العزل المائي الهيكلي |
| عمر خدمة التصميم | 15-50 سنة | يعتمد على المواد الأساسية |
خضع السقف الفولاذي المقاوم للصدأ الملحوم باستمرار في المبنى رقم 3 بمطار قوانغتشو باييون الدولي لاختبارات نفق الرياح والرفع الثابت. كانت القدرة المسجلة 18.2 كيلو باسكال، وهو ما يتوافق مع إعصار من الفئة 17. للمقارنة، فإن الأسطح التقليدية المصنوعة من الألومنيوم والمغنيسيوم والمنغنيز عادة ما تقاوم ظروف الفئة 12. يستخدم ملعب المركز الثقافي والرياضي لمنطقة الخليج الكبرى نظام سقف مدمج من الفولاذ المقاوم للصدأ ملحوم بشكل مستمر وقد وصل إلى 21 كيلو باسكال في الاختبارات المعملية. يعمل أسلوب اللحام المستمر على التخلص من التماس المتشابك كنقطة ضعف ويحسن مقاومة الرفع بشكل عام.

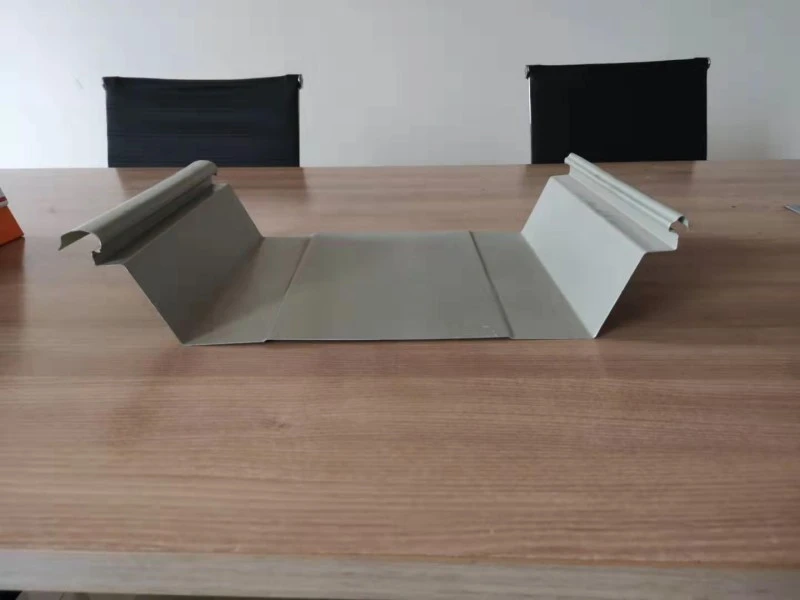

تحقق أنظمة التماس الدائمة إحكام الطقس من خلال طبقات مغلقة ميكانيكيًا مع مادة مانعة للتسرب مطبقة مسبقًا في المفصل. تستخدم أنظمة الفولاذ المقاوم للصدأ الملحومة لحامًا كامل الطول لإنشاء سطح مستمر بدون فتحات التماس. وفي المركز الثقافي والرياضي لمنطقة الخليج الكبرى، شمل تصميم الصرف الصحي المزاريب المحسنة والجدران التي تحتفظ بالمياه. تم استخدام غشاء مرن مزدوج الطبقة أسفل السطح المعدني لتجنب اختراق أدوات التثبيت من خلال طبقة العزل المائي.
يجب استيعاب التمدد الحراري والانكماش في أسطح السقف الطويلة. في المبنى رقم 3 بمطار قوانغتشو باييون، تعمل الوصلات الملحومة مع التموجات العرضية في شكل اللوحة لامتصاص الضغط الحراري. يساعد هذا الأسلوب في الحفاظ على السلامة الهيكلية للسقف بمرور الوقت ويقلل من خطر تشقق الكلال عند النقاط الثابتة.
استخدم المركز الثقافي والرياضي لمنطقة الخليج الكبرى استراتيجية معيارية لهيكل السقف أسفل غشاء العزل المائي. تم تقسيم السقف الذي تبلغ مساحته 78000 متر مربع إلى 878 وحدة، تم تجميعها ولحامها على الأرض ثم رفعها إلى مكانها. أدت هذه الطريقة إلى زيادة كفاءة التركيب بنسبة 30% وحافظت على نفايات المواد بالقرب من 2%، وهو مفيد بشكل خاص لهندسة الأسطح المنحنية المعقدة.
يجب على الموردين تقديم شهادات اختبار مطحنة للمعدن الأساسي، وتقارير سمك الطلاء، وفحوصات أبعاد ملف تعريف اللوحة. بالنسبة للمشاريع ذات متطلبات حمل الرياح المحددة، يجب أن تكون تقارير اختبار رفع الرياح متاحة لتكوين النظام الدقيق. يجب أن تتحقق عمليات التفتيش في الموقع من درجات المواد، وأطوال الألواح، وملامح الأضلاع، وحالة السطح قبل بدء التثبيت.
يوفر اللحام المستمر لألواح الفولاذ المقاوم للصدأ أعلى مقاومة مقيسة لرفع الرياح، وغالبًا ما يتم تحديده للمناطق المعرضة للأعاصير. يمكن أيضًا أن تعمل أنظمة التماس الدائمة بشكل جيد عندما يتم تعزيز تفاصيل التماس والمشبك وفقًا لنفق الرياح أو بيانات اختبار الرفع.
تستخدم أنظمة التماس الدائمة مقاطع منزلقة تسمح بالحركة على طول منحدر السقف. قد تشتمل الأنظمة الملحومة على تمويجات عرضية أو وصلات تمدد. يجب تأكيد الطريقة المحددة من قبل مصمم نظام السقف بناءً على هندسة المبنى ونطاق درجة الحرارة.
يجب أن تتحقق عمليات التفتيش الدورية من عدم وجود أدوات تثبيت مفككة، وألواح تالفة، ومسارات تصريف مسدودة، وحالة مانع التسرب عند الاختراقات. تتطلب أنظمة التماس الدائمة والأنظمة الملحومة بشكل عام صيانة أقل من أسطح التثبيت المكشوفة لأن السحابات لا تتعرض بشكل مباشر للطقس.
في بعض الحالات، يمكن وضع سقف معدني جديد فوق سقف موجود إذا كان الهيكل قادرًا على دعم الحمل الإضافي وكان السطح الحالي متوافقًا. يجب على المهندس الإنشائي تقييم الظروف القائمة والتأكد من أن تفاصيل المرفقات مناسبة.
