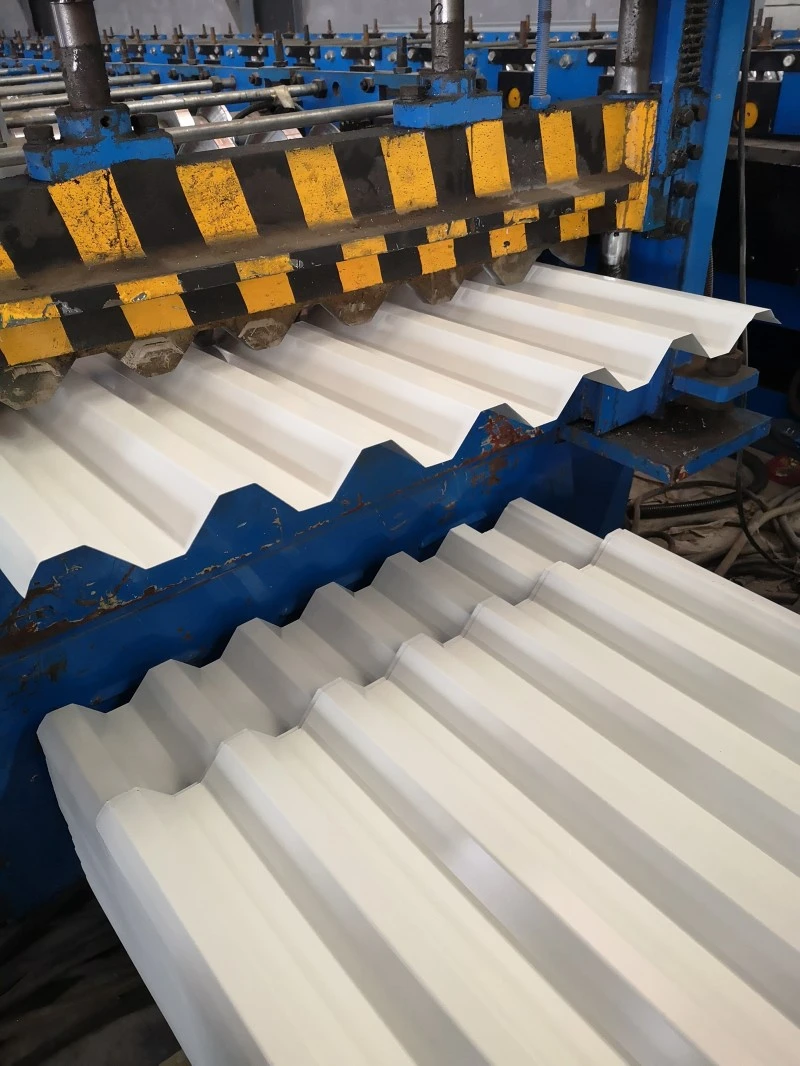

يتم إنتاج الصفائح المعدنية، والتي تسمى أيضًا الألواح المعدنية المموجة، عن طريق تشكيل لفائف رقيقة من الفولاذ أو سبائك الألومنيوم في مقطع عرضي مموج عند درجة الحرارة المحيطة. يتم اختيار المادة الأساسية وفقًا لبيئة المشروع ومتطلبات الحمل. تقوم شركة SENBO بتشغيل خطوط التشكيل المستمر متعددة اللفات وإجراء فحوصات الأبعاد على ارتفاع الضلع وعرض الصفائح وهندسة المظهر الجانبي أثناء الإنتاج. وتحتفظ الشركة أيضًا بسجلات التفتيش الواردة لسمك المعدن الأساسي ووزن الطلاء.

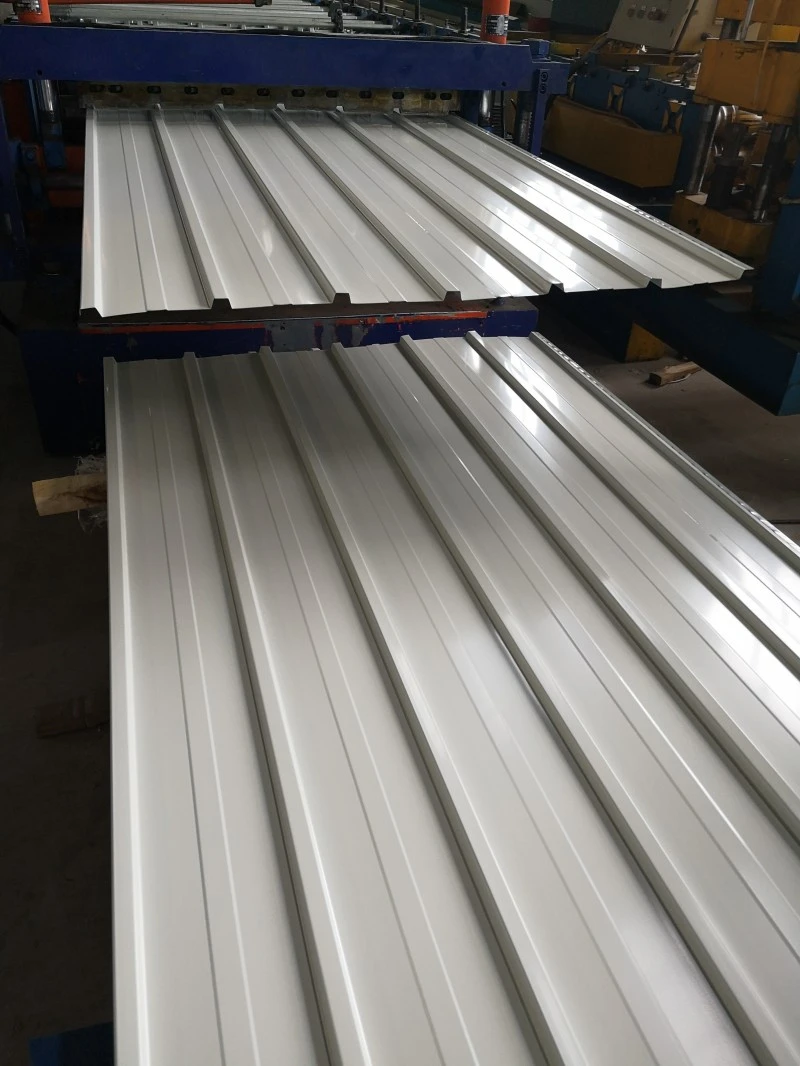

يتم تشكيل الصفائح المعدنية على خطوط تشكيل متواصلة ويمكن إنتاجها بأطوال تتراوح من عدة أمتار إلى عشرات الأمتار. يوفر التصنيع المسبق في المصنع دقة أبعاد عالية ولكنه محدود بطول النقل. يتيح التشكيل في الموقع أن يتناسب طول الورقة مع المشروع، مما يقلل من لفات النهاية ويوفر المواد والعمالة. يتم تصنيف المنتجات حسب المقطع العرضي إلى أنواع على شكل حرف V، وعلى شكل حرف U، وعلى شكل حرف W، ومضلعة، ومقواة، وذات أخاديد متداخلة. حسب التطبيق، فهي تشمل ألواح السقف، وألواح الجدران، وألواح الأرضيات المركبة، والألواح الهيكلية المقوسة.
| غرض | المعلمة / المواصفات | ملحوظات |
|---|---|---|
| سمك الورقة المشتركة | السقف والجدار: 0.4-1.6 ملم؛ سطح الأرضية والصومعة: 2-3 مم أو أكثر | مادة أكثر سمكًا للاستخدامات الحاملة |
| نطاق ارتفاع الضلع | 10-200 ملم | يفضل أن تكون نسبة الارتفاع إلى السمك أقل من 200 |
| أنواع المواد الأساسية | مجلفن بالغمس الساخن / مطلي بالزنك / مطلي بالألوان / سبائك الألومنيوم | مختارة على أساس البيئة |
| درجة الفولاذ المجلفن | Z275، Z450 | إجمالي كتلة الطلاء على الوجهين 275 جم/م2 أو 450 جم/م2 |
| الزنك الصف الصلب المطلي | AZ150 | تركيبة الطلاء: 55% آل، 43.5% زنك، 1.5% سي |
| استخدام الصلب للتسقيف | تقريبا. 5-11 كجم/م² بدون عزل | مغلف خفيف الوزن |
| النطاق الاقتصادي | تقريبا. 3.5 م | قد تختلف حسب الملف الشخصي والحمل |
| المعيار المطبق | جيجابايت/ت 12755-2008 | صفائح فولاذية ملفوفة للبناء |
تُستخدم الصفائح المعدنية بشكل شائع في تغليف الأسطح والجدران في المنشآت الصناعية والمستودعات نظرًا لوزنها المنخفض وقوتها الكافية. بالنسبة للمشاريع التي لا تحتوي على عزل حراري، يتراوح استهلاك الفولاذ من 5 كجم/م2 إلى 11 كجم/م2. استخدم السقف المعدني في مجمع Pingliang Sports Park، الذي تم تركيبه في الفترة ما بين يونيو 2020 ويونيو 2023، صفائح فولاذية مطلية بالزنك بسماكة 0.6 مم كطبقة أساسية للسقف. حصل المشروع على الجائزة الفضية للتكنولوجيا الهندسية في حفل توزيع جوائز علوم وتكنولوجيا صناعة العزل المائي للمباني لعام 2024، مما يشير إلى المواد التي يتم تنفيذها بشكل مقبول في منشأة عامة كبيرة.
عندما يتم دمجها مع الخرسانة، تعمل الصفائح الفولاذية كقوالب صب دائمة وتعزيز للشد. يلغي هذا النهج الحاجة إلى القوالب الخشبية التقليدية والدعم المؤقت. لتحسين الرابطة بين الفولاذ والخرسانة، يمكن لحام مسامير القص مسبقًا على الصفائح، أو يمكن تشكيل الصفائح باستخدام أضلاع تقوية ثنائية الاتجاه. تستخدم أنظمة الأرضيات المركبة على نطاق واسع في المباني الشاهقة والهياكل الصناعية متعددة الطوابق.
يمكن تشكيل الصفائح المعدنية على شكل ألواح مسطحة أو منحنية. تعمل الصفائح المنحنية على تمكين المباني المقوسة التي تجمع بين وظائف الحزم والبلاطة والأعمدة في شكل هيكلي واحد. يمكن إنتاج أنظمة الأسقف على شكل ألواح منحنية أو ذات أقسام متغيرة وهي مناسبة لدرجات العزل المائي من الأول إلى الثالث مع حد أدنى لانحدار قدره 1.5 درجة.
تستخدم أنظمة السقف عادةً إما وصلات مثبتة بمسمار ملتف أو تصميمات متشابكة ذات وصلات عالية. تستخدم طريقة التماس الدائمة أدوات تثبيت مخفية وغير قابلة للاختراق وتم تطبيقها في مشاريع مثل مباني المطار في مطار العاصمة بكين الدولي. يحتوي نظام الألواح الجانبية ذات التماس الدائم بزاوية 360 درجة من SENBO على عرض لوحة يبلغ 430 مم وارتفاع الضلع 65 مم. وهي مصممة لمنحدر صرف لا يقل عن 5% وتباعد بين المدادات لا يزيد عن 1.5 متر. تعمل طريقة التثبيت المخفي على تحسين مقاومة الرياح وتقليل مسارات التسرب مقارنة بالمثبتات المكشوفة.
يعتمد الاختيار على البيئة الجوية ومتطلبات المظهر. تعتبر الألواح المجلفنة اقتصادية للظروف المعتدلة. توفر الألواح المطلية بالزن مقاومة أفضل للتآكل وهي مفضلة للمواقع الساحلية أو الصناعية. تضيف الألواح المطلية بالألوان لمسة نهائية زخرفية متينة ويتم اختيارها عندما يكون المظهر مهمًا أو عند الحاجة إلى حماية إضافية للطلاء.
نعم، ولكن قد يختلف المظهر الجانبي والسمك. يجب أن تتعامل ألواح السقف مع تصريف المياه ورفع الرياح، بينما تركز ألواح الجدران بشكل أكبر على حمل الرياح ومظهرها. يجب استخدام الجداول الممتدة الخاصة بالشركة المصنعة لتحديد ملف التعريف الصحيح لكل تطبيق.
بالنسبة للأنظمة المثبتة بالبراغي الملتفة، يعتبر الحد الأدنى من الانحدار 5% نموذجيًا. يمكن استخدام أنظمة التماس الدائمة على المنحدرات التي تصل إلى 1.5 درجة عند تركيبها مع تصميم مناسب لإغلاق التماس والصرف. وينبغي أيضًا مراعاة حمل الرياح التصميمي للمشروع وكثافة هطول الأمطار.
تتوسع الصفائح الطويلة وتتقلص مع التغيرات في درجات الحرارة. تسمح أنظمة التماس الدائمة بالحركة من خلال المشابك المنزلقة. بالنسبة للأنظمة المتداخلة، يجب تصميم تفاصيل اللفة النهائية وتباعد أدوات التثبيت لاستيعاب الحركة الحرارية. يجب مراجعة طول الورقة ونطاق درجة الحرارة من قبل مهندس المشروع.
يجب على الموردين تقديم شهادات اختبار المطحنة لسجلات وزن المعدن الأساسي والطلاء. يتم فحص أبعاد الملف الشخصي مثل ارتفاع الضلع والميل والعرض الفعال أثناء الإنتاج وقبل الشحن. بالنسبة للمشاريع ذات متطلبات محددة لرفع الرياح، يمكن توفير تقارير الاختبار أو الحسابات. يجب أن يتحقق فحص الاستلام في الموقع من سمك الورقة وشكل الملف الشخصي وحالة الطلاء والطول مقابل الطلب.
