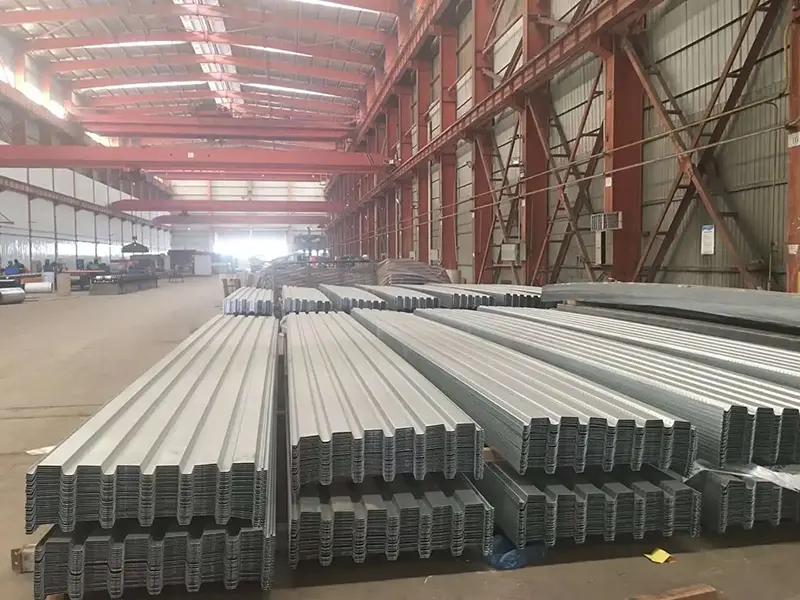

إن ألواح الأرضية الحاملة، والمعروفة أيضًا باسم ألواح الأرضيات الفولاذية أو ألواح الصلب الملامح، عبارة عن مكون بناء مدلفن على البارد مصنوع من صفائح الفولاذ المجلفنة. المقطع العرضي المموج يأخذ شكل V، U، أو شبه منحرف، اعتمادًا على المظهر الجانبي.سينبو لمواد البناءتوفر هذه الألواح كجزء من مجموعة منتجات الهياكل الفولاذية، وتقدم خيارات مفتوحة ومغلقة لأنظمة الأرضيات المركبة.
أثناء البناء، تعمل الألواح كقوالب صب دائمة. بعد معالجة الخرسانة، فإنها تعمل بمثابة تعزيز الشد في الجزء السفلي من البلاطة. هذه الوظيفة المزدوجة هي ما يجعل النظام فعالاً من الناحية الهيكلية واقتصاديًا.

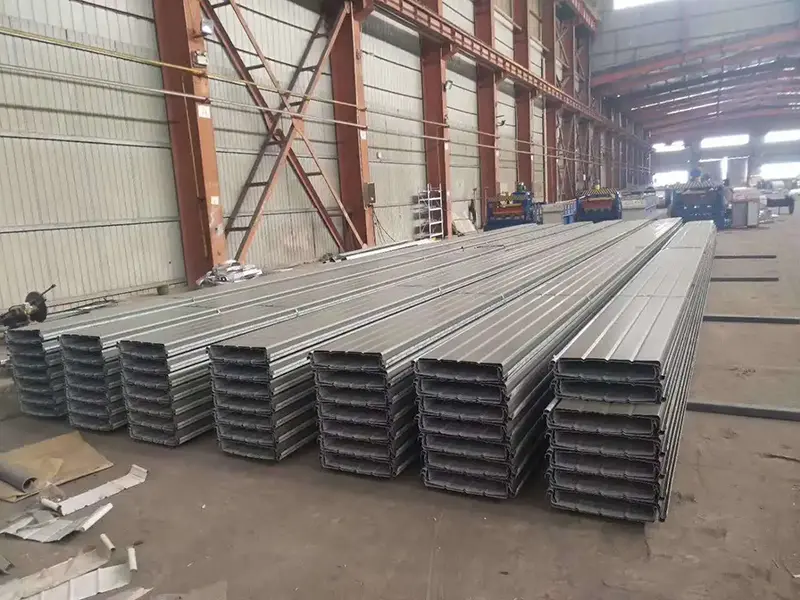

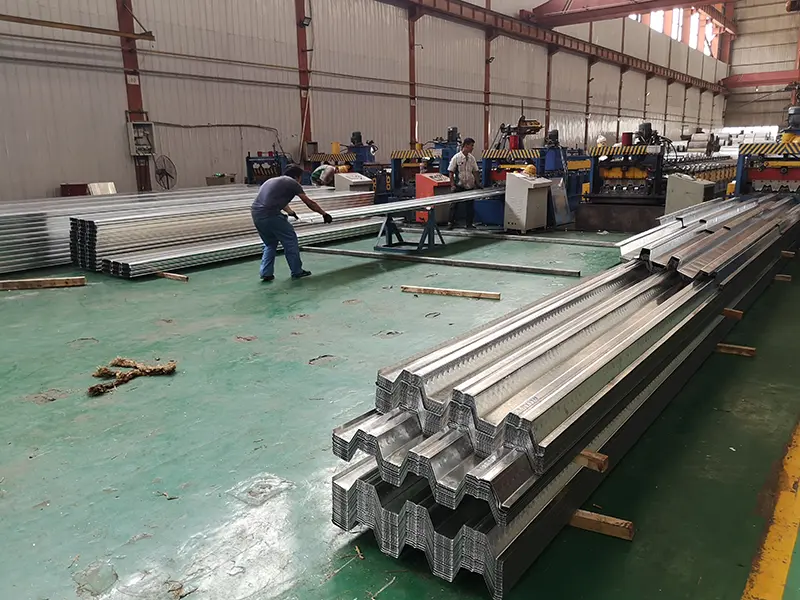

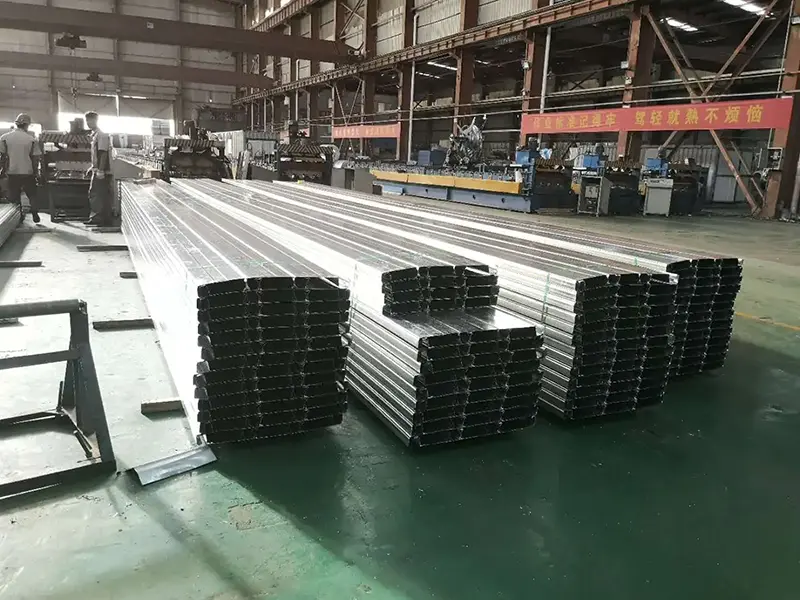

تتميز الأسطح ذات المظهر المفتوح، مثل YX76-305-915 وYX75-300-880، بأضلاع ذات أسطح مفتوحة. يسهل هذا التصميم وضع قضبان التسليح وخطوط المرافق في الموقع. تأخذ النماذج ذات التشكيل الجانبي المغلق، بما في ذلك YX60-263-790 وYXB65-185-555، النهج المعاكس: حيث تكون الأضلاع مغلقة بالكامل، مما ينتج جانبًا سفليًا مسطحًا ومقاومة أفضل للحريق.
أما بالنسبة للمواد الأساسية، يتم استخدام لفائف الصلب المجلفن بالغمس الساخن في درجات مثل DX51D+Z، Q235، وQ345. يمكن تعديل وزن طلاء الزنك من 40 إلى 600 جم/م² ليتوافق مع الاحتياجات المحددة لمكافحة التآكل. تقوم عملية التشكيل المكونة من 21 مرحلة بتشكيل الألواح، بأطوال مخصصة لكل مشروع. يمكن لأطقم التركيب عادةً تغطية 2000-3000 متر مربع يوميًا.
ولتشكيل نظام هيكلي متكامل، يتم لحام الألواح بعوارض فولاذية من خلال السطح باستخدام مسامير القص، في حين يتم ربط الألواح المجاورة بأدوات تثبيت متخصصة.
خذ السطح المفتوح YX75-300-880 كمثال. مع ارتفاع الضلع 75 مم، وتباعد الضلع 300 مم، والعرض الفعال 880 مم، توفر النسخة بسمك 1.0 مم لحظة قصور ذاتي قدره 135 سم⁴/م. تبلغ سعة التحميل في مرحلة البناء 3.2 كيلو نيوتن/م²، وتبلغ السعة النهائية للبلاطة المركبة 8.5 كيلو نيوتن/م². عندما يزيد السُمك إلى 1.2 مم، يرتفع عزم القصور الذاتي إلى 190 سم⁴/م، مما يدفع السعة النهائية إلى 12.0 كيلو نيوتن/م².
يحكي نموذج YX51-342-1025 قصة مماثلة. يبلغ معدل استخدام المواد 82%، وتوفر اللوحة مقاس 1.0 مم عزم قصور يبلغ 63.50 سم⁴/م مع معامل قسم يبلغ 20.13 سم³/م.
يمكن تعديل قوة الخضوع عبر نطاق واسع، من 235 ميجا باسكال إلى 550 ميجا باسكال، مع قوة شد نهائية تتراوح بين 340 و700 ميجا باسكال. في ظل التحميل الديناميكي، يصل عمر الكلال إلى 2 مليون دورة، كما هو محدد في EU EN1993-1-3. في اختبار رش الملح، تتحمل الألواح المجلفنة ما يصل إلى 2000 ساعة دون ظهور الصدأ الأحمر، وهو ما يترجم إلى عمر خدمة يتجاوز 25 عامًا في البيئات الساحلية.
خضع الجزء الذي يبلغ ارتفاعه 51 ملم لمحاكاة ديناميكيات السوائل لتحسين شكله. مع لوح خرساني بسمك 120 مم، فإنه يحقق قدرة تحمل رأسية تبلغ 3.5 كيلو نيوتن/م² ويوفر صلابة انثناء أكبر بنسبة 42% مقارنة بتصميم ضلع 35 مم مماثل. يؤكد تحليل العناصر المحدودة كذلك على معامل انتظام نقل الحمولة يبلغ 0.92 لقسم ميل الضلع البالغ 233 مم، مما يساعد على تجنب تركيز الضغط بنسبة 25% الذي غالبًا ما يُرى في الأسطح التقليدية.
ولا يتم التغاضي عن الأداء الزلزالي أيضًا. تلبي النماذج المختارة متطلبات التصميم لمناطق Intensity 8. تم أيضًا إجراء اختبارات الحريق: تلبي المنتجات ذات المقاطع المغلقة متطلبات تصنيف الحرائق دون الحاجة إلى تطبيق مقاومة الحريق بالرش.
يلخص الجدول أدناه معلمات الإنتاج القياسية. التخصيص متاح لمتطلبات المشروع المحددة.
| مقياس الأداء | المعلمة/المواصفات | ملحوظات |
|---|---|---|
| درجة المواد الأساسية | DX51D + Z، Q235، Q345 | صفائح الفولاذ المجلفنة بالغمس الساخن |
| سمك مشترك | 0.7-1.5 ملم | يعتمد على نوع الملف الشخصي ومتطلبات التحميل |
| قوة العائد | 235-550 ميجا باسكال | قابل للتعديل |
| طلاء الزنك على الوجهين | 40-600 جم/م² | طلاء الزنك العالي يتطلب التخصيص |
| تصنيف الملف الشخصي | مفتوح / مغلق | انظر مواصفات النموذج الرئيسي أدناه |
| العرض الفعال | 600-1025 ملم | يعتمد على نوع الملف الشخصي |
| كفاءة التثبيت | 2000-3000 متر مربع/يوم | قدرة التثبيت اليومية |
| عمر خدمة التصميم | ≥25 سنة | المناطق الساحلية |
| نوع الملف الشخصي | ارتفاع الضلع (مم) | العرض الفعال (مم) | معدل استخدام المواد | السماكة المشتركة (مم) |
|---|---|---|---|---|
| YX51-342-1025 | 51 | 1025 | 82% | 0.8-1.5 |
| YX75-300-880 | 75 | 880 | 70.4% | 0.8-1.5 |
| YX60-263-790 | 60 | 790 | 79% | 0.8-1.2 |
| YX75-200-600 | 75 | 600 | 60% | 0.75-2.3 |
| YX51-233-699 | 51 | 699 | 69.9% | 0.8-1.2 |
1. وظيفة مزدوجة.يخدم منتج واحد غرضين: صب الخرسانة الدائم أثناء البناء، وتعزيز الشد بمجرد دخول البلاطة في الخدمة. وهذا يقلل بشكل طبيعي من استهلاك الفولاذ بشكل عام.
2. كفاءة البناء.يمكن تركيب عدة طوابق في وقت واحد، مع صب الخرسانة على مراحل. إن تغطية التركيب اليومية التي تبلغ مساحتها 2000-3000 متر مربع تحافظ على تقدم المشاريع بسرعة.
3. الخواص الميكانيكية التي يمكن التحقق منها.قوة الخضوع قابلة للتعديل من 235 إلى 550 ميجا باسكال، وقد تم تأكيد قدرات تحميل البلاطة المركبة من خلال الاختبار. تتوفر مجموعة كاملة من مواصفات النموذج للاختيار.
4. مقاومة التآكل.بفضل مستويات الجلفنة القابلة للتخصيص من 40 إلى 600 جم/م² ومقاومة رذاذ الملح حتى 2000 ساعة، توفر الألواح عمر خدمة يزيد عن 25 عامًا حتى في المناطق الساحلية.
5. مرونة الملف الشخصي.تعمل التشكيلات ذات الضلع المفتوح على تبسيط وضع التعزيز وتوجيه المرافق، في حين توفر التشكيلات ذات الضلع المغلق جانبًا سفليًا مسطحًا ومقاومة محسنة للحريق. يعتمد الاختيار الصحيح على أولويات المشروع.
للتزيين ذو الملف الشخصي المفتوح:يعمل هذا النوع بشكل جيد عند الحاجة إلى وضع التعزيز في الموقع أو توجيه المرافق داخل الأضلاع. ضع في اعتبارك أنه قد تكون هناك حاجة إلى تدابير إضافية مقاومة للحريق، اعتمادًا على تصنيف مقاومة الحريق الخاص بالمشروع.
للتزيين المغلق:إذا كان الجانب السفلي المسطح مطلوبًا لتركيب السقف، أو إذا كان الهدف هو تجنب رش مادة مقاومة الحريق، فإن النماذج المغلقة هي الأفضل.
بالنسبة للبيئات الساحلية أو المسببة للتآكل:وينبغي تحديد طلاء أثقل من الزنك يصل إلى 600 جم/م2. تتوفر تقارير اختبار رش الملح عند الطلب للتحقق من الأداء.
أثناء التثبيت:يجب أن يتم لحام مسامير القص من خلال السطح إلى العارضة الفولاذية وفقًا للنمط المحدد ومسافة الحافة. يجب أن تكون الألواح المجاورة متشابكة بإحكام باستخدام أدوات التثبيت، ويجب التحقق من الدعامات المؤقتة أثناء صب الخرسانة للتحكم في الانحراف.
1.تحتاج الهياكل الفولاذية الشاهقة والمرتفعة الارتفاع إلى أنظمة موثوقة للأرضيات والأسقف، كما أن الأسطح الحاملة تناسب هذا الدور.
2.تستفيد المباني العامة واسعة النطاق، بما في ذلك الملاعب ومحطات المطارات، من الكفاءة الهيكلية للنظام.
3.غالبًا ما تستخدم المستودعات اللوجستية والمنشآت الصناعية هذه الألواح لتشغيل المنصات والأرضيات.
4.يمكن لأي مشروع هيكل فولاذي بجداول زمنية ضيقة وسير عمل منظم الاستفادة من التثبيت السريع الذي يوفره هذا النظام.
التزيين ذو المظهر المفتوح يترك قمم الأضلاع مكشوفة، مما يبسط وضع التعزيز وتركيب المرافق. يحيط السطح المغلق بالأضلاع تمامًا، مما يؤدي إلى جانب سفلي مسطح ومقاومة أفضل للحريق دون طلاء الرش. يعتمد الاختيار على الاحتياجات الهيكلية والحرائق والمعمارية.
ذلك يعتمد في المقام الأول على التعرض البيئي. تستخدم التطبيقات الداخلية عادةً طلاءًا قياسيًا يبلغ 120-275 جم/م². تتطلب البيئات الساحلية أو شديدة التآكل طلاءات أثقل، تصل إلى 600 جم/م2. يمكننا المساعدة في تحديد المواصفات المناسبة بمجرد معرفة شروط المشروع.
توفر الأضلاع الأعلى، مثل 75 مم، صلابة وقدرة تحميل أكبر، مما يسمح بمسافات أطول أو أحمال أثقل. تعمل الأضلاع السفلية، التي يبلغ طولها حوالي 51 ملم، بشكل جيد مع المسافات القصيرة والأحمال الخفيفة. يجب دائمًا إجراء حساب هيكلي للتأكد من المظهر الجانبي والسمك الأمثل.
يعتمد ذلك على شكل اللوحة وسمكها وامتدادها وأحمال البناء. تم تصميم بعض التكوينات للتثبيت بدون دعم حتى مسافات معينة. وينبغي الرجوع إلى جداول الامتداد الخاصة بالشركة المصنعة، ويجب على المهندس الإنشائي التحقق من تسلسل البناء.
المراجع الأساسية هي GB 55004-2021 (الكود الإلزامي للهياكل المركبة) والأطلس القياسي الوطني 05SG522. بالنسبة للتصميم التعب والبارد، غالبًا ما يتم الاستشهاد بـ EN1993-1-3. يمكن تقديم شهادات المواد وتقارير الاختبار عند الطلب.
