التزيين الصلب المغلق

التزيين الفولاذي المغلق (المعروف أيضًا باسم صفائح الفولاذ ذات التشكيل المغلق) عبارة عن لوحة بناء مموجة يتم تشكيلها في درجة حرارة الغرفة من ملفات فولاذية مجلفنة بالغمس الساخن باستخدام خط تشكيل مستمر متعدد الأسطوانات على البارد. الفرق الرئيسي بينه وبين التزيين المفتوح هو أن الجزء السفلي من الأخدود الضلعي مغلق بالكامل، مما يخلق تجويفًا مجوفًا مغلقًا على شكل إسفين أو شبه منحرف.

سينبو لمواد البناءتوفر ألواح فولاذية مغلقة كجزء من مجموعة نظام الأرضيات المركبة. تُستخدم هذه الألواح على نطاق واسع في المباني ذات الإطارات الفولاذية حيث تعد مقاومة الحريق والسطح المسطح والبناء الفعال من المتطلبات الأساسية.

الميزات الهيكلية

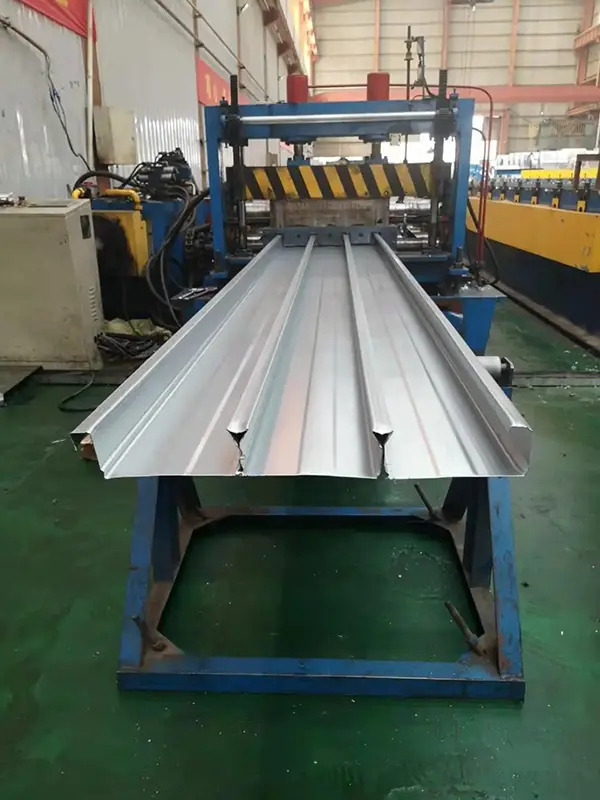

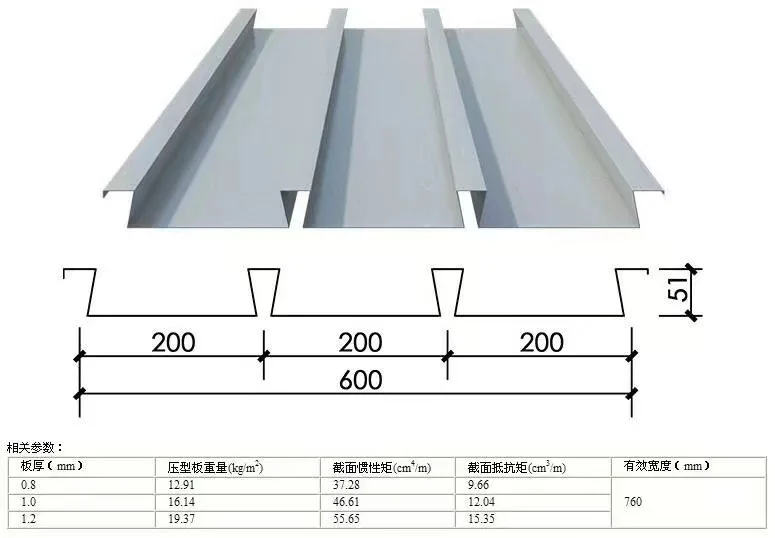

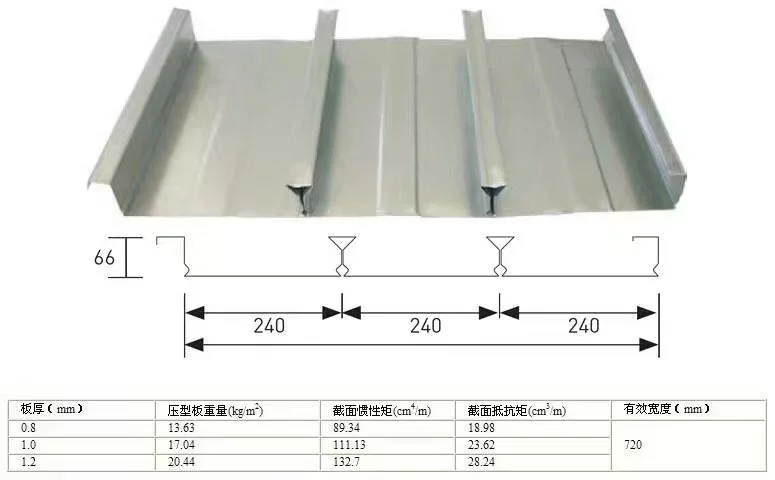

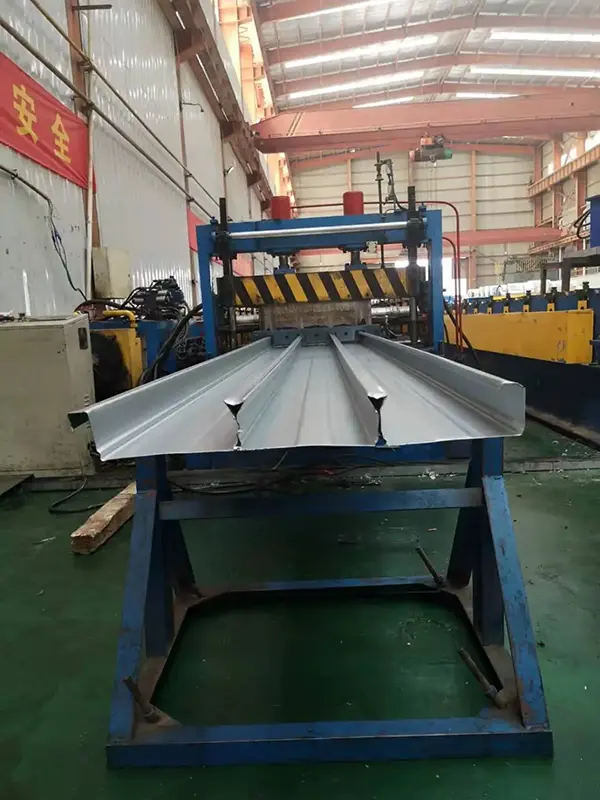

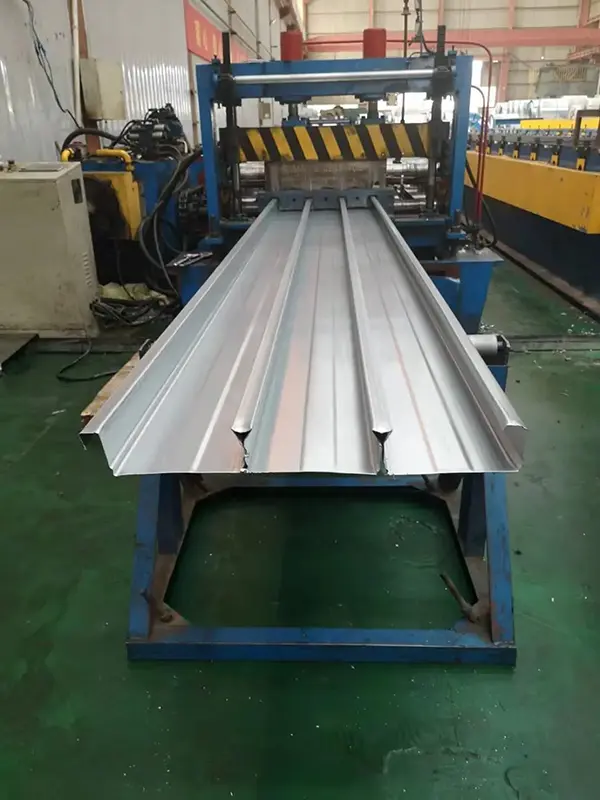

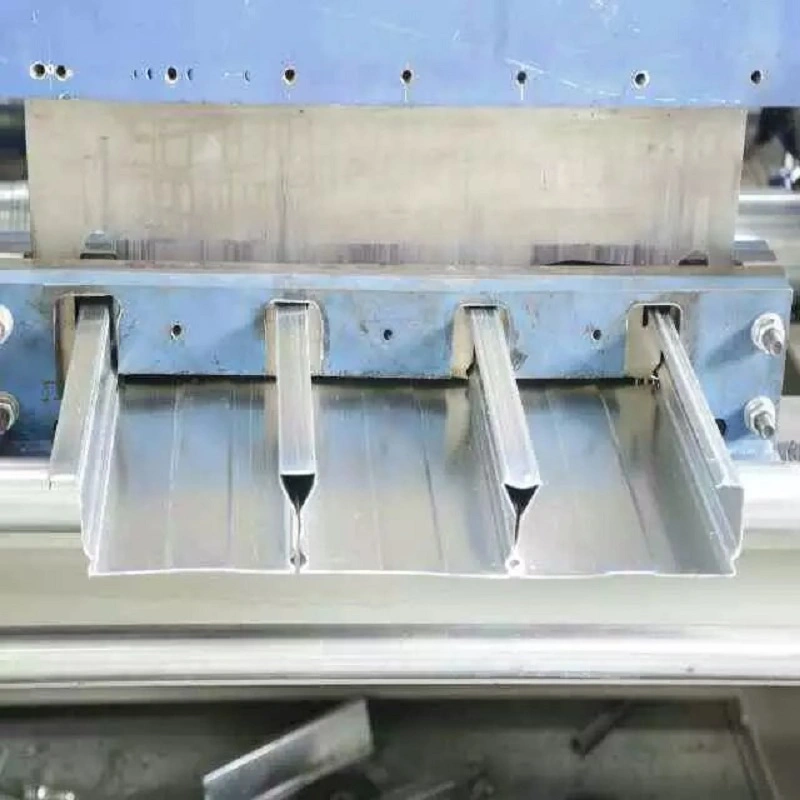

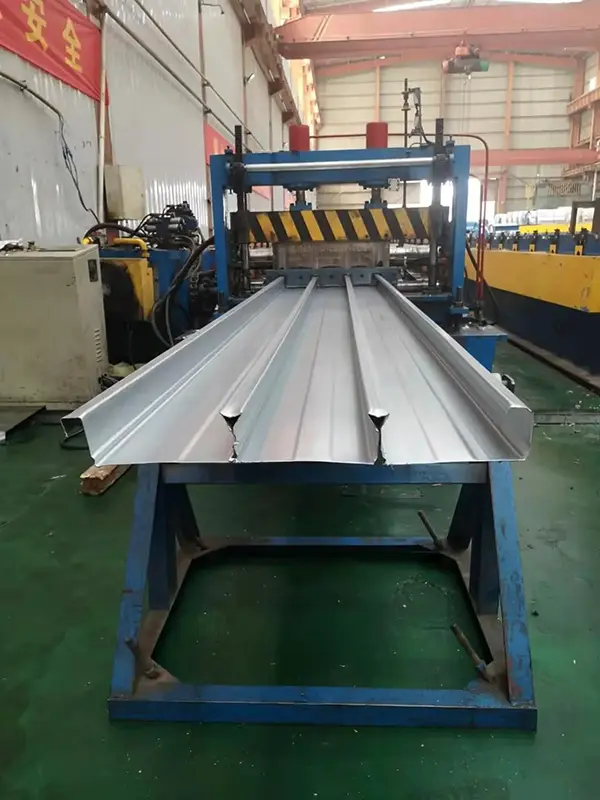

يتم تشكيل التزيين من صفائح فولاذية ذات عرض ثابت من خلال عملية تشكيل متكاملة ومتعددة التمرير على البارد. يؤدي هذا إلى إنشاء حواف رأسية متشابكة على كلا الجانبين وسلسلة من الأضلاع المثلثة أو شبه المنحرفة المقلوبة ذات قيعان مغلقة. بأخذ نموذج YX65-185-555 كمثال: ارتفاع الضلع 65 مم، وعرض الموجة 185 مم، وعرض التغطية الفعالة 555 مم. بالنسبة لطراز YXB48-200-600، يبلغ ارتفاع الضلع 48 مم، ومسافة الموجة 200 مم، والعرض الفعال 600 مم. يتميز الطراز المحسن الآخر بارتفاع ضلع يبلغ 68 ملم، ومسافة موجة تبلغ 196 ملم، وشكل مثلث مقلوب بعرض 36 ملم وارتفاع 31 ملم.

المواد الأساسية وعملية التصنيع

تتكون المادة الأساسية من ملفات فولاذية مجلفنة بالغمس الساخن بعرض يتراوح بين 1000-1250 ملم تقريبًا. تشمل المواد درجات مثل Q235، Q345، أو SGC490، بسماكة تتراوح من 0.7 ملم إلى 1.5 ملم. يبلغ وزن الجلفنة على الوجهين عادةً 80-275 جم/م²، على الرغم من أنه يمكن تخصيصه حتى 600 جم/م² للمتطلبات الخاصة. يتم تشكيل المظهر الجانبي للضلع المغلق باستخدام عملية الانحناء البارد والتشوه العكسي المتخصصة؛ يستخدم هذا التشوه المرن للصفائح الفولاذية وخصائص الزنبرك الخلفي لإغلاق الفتحة السفلية تلقائيًا. نظرًا لعدم وجود حاجة لعمل ثقوب في المناطق الحاملة، يتم الحفاظ على مقاومة التآكل والصلابة الشاملة للوحة. يتوافق المنتج مع المعيار الوطني GB/T 12755-2008، "صفائح الفولاذ المقطعية للبناء".

التحقق من الأداء الفعلي

1. الحركة المركبة وقدرة التحمل - أضلاع اللوحة مغطاة بالكامل بالخرسانة

تكمن الميزة الأساسية للتزيين الأرضي المغلق على التزيين المفتوح في تصميمه المغلق. بعد صب الخرسانة، يتم تغليف أضلاع اللوحة بالكامل بالخرسانة، مما يخلق تأثير رابطة مماثل لتأثير قضبان التسليح في الألواح المصبوبة في مكانها. وهذا يسمح بالاستفادة الكاملة من نقاط القوة الخاصة بالمواد الفولاذية والخرسانية، مما يحقق عملًا مركبًا حقيقيًا. يقع المركز الأوسط لقسم التزيين ذو الضلع المغلق على بعد حوالي 16 مم من أسفل اللوحة. عند تحليل قدرة التحمل الهيكلية للبلاطة المركبة باستخدام النظرية البلاستيكية، يكون ذراع الرافعة الداخلي بين مركز قوة ضغط الخرسانة ومركز قوة الشد الفولاذية أكبر، ويتم استخدام قوة المادة بشكل كامل؛ وبالتالي، توفر الألواح المركبة ذات الأضلاع المغلقة قدرة تحمل هيكلية أعلى أو عامل أمان أعلى.

2. مقاومة الحريق - لا يتطلب طلاء مقاوم للحريق

لقد أثبتت اختبارات مقاومة الحريق أن الألواح المركبة من الصلب والخرسانة ذات الشكل المغلق تظهر امتصاصًا ممتازًا للحرارة ومقاومة للحريق في ظل ظروف ارتفاع درجة الحرارة القياسية، مما يلبي متطلبات تصنيف الحريق (1.5 ساعة) لألواح أرضيات البناء من الدرجة الأولى. نظرًا لأن تصميم الضلع المغلق يغطي صفائح الفولاذ بالكامل بالخرسانة، مما يمنع التعرض المباشر للحرارة للصلب، فإن هذه الألواح عمومًا تلبي معايير السلامة من الحرائق في المباني الشاهقة دون الحاجة إلى طلاءات رش إضافية مقاومة للحريق. هذه الخاصية توفر تكاليف المواد وتتجنب التلوث البيئي أثناء البناء.

3. الجانب السفلي المسطح والتشطيب السهل - استخدام الارتفاع الواضح

الجانب السفلي من البلاطة ذات الضلع المغلق مسطح مع شبكات مثبتة بإحكام، مما يسمح بتشطيب السقف المرن بناءً على الاحتياجات المعمارية: يمكن طلاء السطح بالرش لإنشاء سقف على شكل مخدد، أو تغليفه بالقشور وطلائه بطبقات مائية للحصول على سقف مسطح أملس، أو تغطيته مباشرة بقماش حائط أو ورق حائط. يسهل نظام التعليق الفريد القائم على الفتحات تركيب الأسقف المعلقة. بالإضافة إلى ذلك، يسمح تصميم البلاطة المركبة بتقليل سماكة البلاطة، وبالتالي زيادة ارتفاع السقف الصافي للمبنى.

4. البناء الفعال – التوفير في حديد التسليح

أثناء البناء، فإن وضع قضيب تقوية شد سفلي واحد داخل كل حوض ضلع يلبي متطلبات الحمل الهيكلية، مما يؤدي إلى استخدام أقل للفولاذ مقارنة بالطرق التقليدية. عندما تكون أحمال المستوى العلوي معتدلة، يمكن للبلاطة ذات الضلع المغلق أن تحل محل الطبقة السفلية من التسليح بالكامل؛ وهذا يقلل من تصنيع الفولاذ في الموقع وكثافة العمالة مع تسريع سرعة البناء. نظرًا لتصميم الشبكة ذات الضلع المغلق، يمكن صب الخرسانة دون الحاجة إلى ألواح إغلاق نهائية. يتضمن التثبيت وضع الألواح وفقًا لتخطيط التصميم المرقّم ولحامها على العوارض الفولاذية، وبعد ذلك يمكن المضي قدمًا في خطوات البناء اللاحقة على الفور.

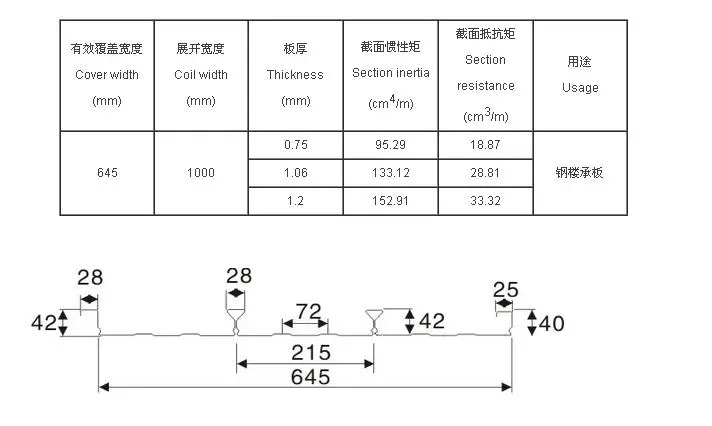

نظرة عامة على المواصفات الرئيسية

المزايا الرئيسية

العمل المركب الحقيقي:يعمل تصميم الضلع المغلق على تغليف الأضلاع بالخرسانة بالكامل - حيث يعمل مثل حديد التسليح في بلاطة مصبوبة في مكانها - مما يتيح التآزر بين الخرسانة الفولاذية ويؤدي إلى زيادة قدرة التحمل وعوامل السلامة.

مقاومة ممتازة للحريق:يفي بمتطلبات مقاومة الحريق لألواح أرضية المبنى من الدرجة الأولى (1.5 ساعة) دون الحاجة إلى رش طبقات مقاومة للحريق، مما يوفر وفورات في التكاليف وفوائد بيئية.

الجانب السفلي المسطح والتشطيب المرن:يسمح الجانب السفلي المسطح والممتع من الناحية الجمالية بالرش المباشر أو الطلاء المقشود أو تركيب السقف المعلق، مما يلبي الاحتياجات الجمالية المعمارية المتنوعة؛ كما أنه يقلل من سمك البلاطة، وبالتالي يزيد من ارتفاع السقف الصافي.

توفير حديد التسليح والبناء الفعال:يمكن تكوين تعزيز الشد على أساس تباعد الأضلاع لاستبدال حديد التسليح ذو الطبقة السفلية، مما يقلل من تصنيع حديد التسليح في الموقع ويسرع تقدم البناء.

مقاومة التآكل والسلامة الهيكلية:تلغي عملية التشكيل المغلق الحاجة إلى عمل ثقوب في المناطق الحاملة، مما يحافظ على سلامة الطبقة المجلفنة ويوفر مقاومة فائقة للتآكل مقارنة بالأسطح ذات الأضلاع المفتوحة.

التطبيقات

أنظمة الأرضيات المركبة للهياكل الفولاذية الشاهقة والفائقة الارتفاع.

المباني العامة واسعة النطاق مثل الملاعب ومحطات المطارات ومحطات السكك الحديدية وقاعات الحفلات الموسيقية والمسارح الكبرى.

المرافق الصناعية والتجارية بما في ذلك محطات توليد الطاقة ومواقع تصنيع معدات الطاقة ومحلات السوبر ماركت الكبيرة والمراكز اللوجستية.

مشاريع الهياكل الفولاذية ذات متطلبات صارمة فيما يتعلق بتصنيفات مقاومة الحريق والتشطيب الجمالي للجانب السفلي من البلاطة.

لماذا تختار التزيين الأرضي المغلق؟

هل تختار حل الأرضيات لمبنى شاهق أو مشروع هيكل فولاذي واسع النطاق؟ يتميز سطح الأرضية المغلق بتصميم ذو ضلع مغلق يحقق حركة مركبة حقيقية بين الفولاذ والخرسانة. أثبتت اختبارات مقاومة الحريق أنه يمكنه تحقيق معدل مقاومة للحريق لمدة 1.5 ساعة دون الحاجة إلى طلاءات مقاومة للحريق. بالإضافة إلى ذلك، الجانب السفلي المسطح يسهل عملية التشطيب، ويتم تقليل سماكة اللوح، وتقليل استهلاك حديد التسليح. لقد أثبتت الملفات الرئيسية - مثل YX65-185-555 وYXB48-200-600 - فعاليتها في العديد من المباني الشاهقة، والملاعب، والمطارات، مما يوفر قدرة تحمل عالية، ومقاومة موثوقة للحريق، وبناء فعال. إنها توفر حلاً للأرضيات تم اختباره عبر الزمن لمشاريع الهياكل الفولاذية الخاصة بك.

الأسئلة المتداولة

1. كيف يمكن للتزيين المغلق تحقيق الحركة المركبة بدون نقوش ميكانيكية؟

تعمل الأضلاع المغلقة نفسها كمفاتيح ميكانيكية. بمجرد أن تملأ الخرسانة التجويف المغلق وتتصلب، يتشابك الفولاذ والخرسانة بشكل طبيعي، على غرار كيفية ارتباط قضبان التسليح المشوهة بالخرسانة. يعد هذا التشابك الهندسي كافيًا للعمل المركب في معظم التصميمات.

2. هل يمكن ترك الجانب السفلي مكشوفًا دون أي تشطيب إضافي؟

نعم. غالبًا ما يُترك الجانب السفلي المسطح مكشوفًا بعد الطلاء. يخلق الطلاء بالرش تأثيرًا محززًا للسقف، بينما ينتج الطلاء المقشود سطحًا أملسًا. يعتمد الاختيار على النية المعمارية ومستوى التشطيب المطلوب.

3. ما هو الحد الأقصى للامتداد غير المغطى للتزيين المغلق؟

تعتمد قدرة الامتداد غير المدعم على المظهر الجانبي والسمك ودرجة الفولاذ وسمك البلاطة الخرسانية. على عكس التزيين المفتوح، غالبًا ما يكون للتزيين المغلق خصائص امتداد مختلفة بسبب هندسته المغلقة. ارجع دائمًا إلى جداول الامتداد الخاصة بالشركة المصنعة وتأكد من الأمر مع المهندس الإنشائي.

4. هل هناك حاجة دائمًا إلى تعزيز إضافي للقاع؟

ليس دائما. بالنسبة للأحمال المعتدلة، قد يوفر السطح ذو الضلع المغلق نفسه قدرة شد كافية، مما يلغي الحاجة إلى قضبان التسليح السفلية. بالنسبة للأحمال الأثقل أو المسافات الأطول، يمكن تحديد شريط صغير في كل حوض ضلع. يحدد التصميم الهيكلي المتطلبات الدقيقة.

5. كيف يؤثر الطلاء المجلفن على الرابطة المركبة؟

الطلاء المجلفن لا يضعف بشكل كبير الرابطة بين الفولاذ والخرسانة. آلية الربط الأساسية هي التعشيق الميكانيكي من الأضلاع المغلقة. يحمي الطلاء أيضًا الفولاذ من التآكل أثناء فترة الخدمة، حيث يوفر الغلاف الخرساني بيئة قلوية.
