سينبو لمواد البناءتوفر ألواح الأرضيات المركبة كجزء من مجموعة منتجات الهياكل الفولاذية. تعمل هذه الصفائح الفولاذية كقوالب صب دائمة أثناء البناء ولتعزيز الشد أثناء مرحلة الخدمة، حيث تعمل مع الخرسانة لتشكيل نظام أرضي متكامل.
ألواح الأرضيات المركبة، والمعروفة أيضًا باسم ألواح الأرضيات، هي نظام أرضيات حديث تم إنشاؤه عن طريق وضع صفائح فولاذية مقطعة مباشرة على عوارض فولاذية وتوصيلها عبر لحام مسماري من خلال السطح. يؤدي هذا إلى إنشاء نظام يعمل كوحدة متكاملة لتحمل الأحمال والتشوه.
ويعتمد المبدأ الفني على الأدوار المميزة التي يلعبها الفولاذ والخرسانة خلال مرحلتي البناء والخدمة.
مرحلة البناء:تعمل الصفائح الفولاذية كقوالب صب دائمة، حيث تدعم الوزن الذاتي للخرسانة الرطبة وأحمال البناء الحية. إنها توفر منصة عمل قوية وتسهل عمليات الصب المتسلسلة والمتعددة الطوابق.
مرحلة الخدمة:تعمل الصفائح الفولاذية كتعزيز للشد في الجزء السفلي من البلاطة، وتعمل جنبًا إلى جنب مع الخرسانة لدعم أحمال الخدمة. وهذا يقلل من الحجم المطلوب من حديد التسليح والخرسانة التقليدية.
بناءً على المقطع العرضي للصفائح الفولاذية، يتم تصنيف ألواح الأرضيات المركبة إلى ثلاثة أنواع: الضلع المفتوح، الضلع المغلق، والضلع المعاد الدخول (أو الضلع المقيّد).

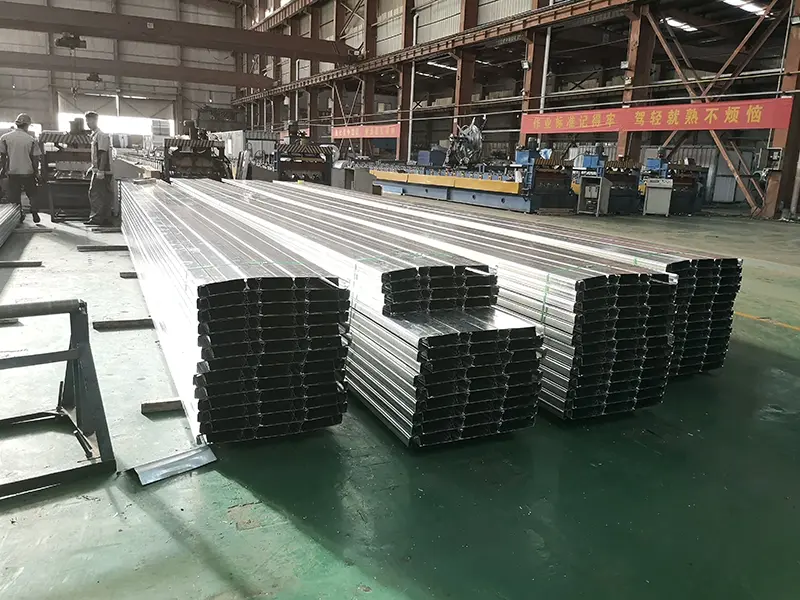

بالنسبة للمنتجات المغلقة، مثل موديلات YXB48-200-600 وYXB65-185-555، فإن تصميم الضلع المغلق يغطي الأضلاع بالكامل بالخرسانة. يعمل هذا إلى حد كبير مثل قضبان التسليح في الألواح المصبوبة في المكان، مما يزيد من الخصائص الهيكلية لكل من الفولاذ والخرسانة مع توفير مقاومة فائقة للحريق.
يجب أن يستوفي بناء ألواح الأرضيات المركبة المتطلبات الأساسية التالية وفقًا للمعايير الوطنية وقوانين الصناعة.
| مؤشر الأداء | المعلمات/المواصفات | ملاحظات / الأساس القياسي |
|---|---|---|
| المواد الأساسية | Q235، Q345، الخ. | لفائف الصلب المجلفن بالغمس الساخن |
| سمك مشترك | 0.7-1.5 ملم | يعتمد على نوع الملف الشخصي ومتطلبات التحميل |
| طلاء المجلفن | ≥120 جم/م² (كلا الجانبين) | يلبي متطلبات مقاومة الصدأ لعمر الخدمة |
| أمثلة الملف الشخصي | YXB48-200-600، YXB65-185-555، إلخ. | الأنواع السائدة من الملفات الشخصية المغلقة |
| العرض الفعال | 600-762 ملم | يعتمد على نوع الملف الشخصي |
| قوة العائد | 235-345 ميجا باسكال | مادة Q235/Q345 |
| عرض الضلع/الأخدود | ≥50 ملم | متطلبات صب الخرسانة |
| سمك البلاطة الإجمالي | ≥90 ملم | غطاء خرساني فوق صفائح الفولاذ الملامح ≥50 مم |
| المعايير المعمول بها | غيغابايت 55004-2021؛ 05SG522 | رمز إلزامي للهياكل المركبة؛ الأطلس القياسي الوطني |
تتوافق ألواح الأرضيات المركبة مع متطلبات البناء السريعة للهياكل الفولاذية الأولية. بمجرد وضعها، تعمل الصفائح الفولاذية كمنصات عمل فورية، مما يتيح سير عمل البناء المتسلسل الذي يسمح بالتركيب المتزامن عبر طوابق متعددة وصب الخرسانة على مراحل. في تطبيقات المباني الشاهقة، تدعم هذه الخاصية التحكم الفعال في جدول البناء الشامل.
تم اختباره من قبل المركز الوطني للإشراف على الجودة والتفتيش على أنظمة إطفاء الحرائق الثابتة والمكونات المقاومة للحريق، ويلبي سطح الأرضية المركب المغلق متطلبات تصنيف مقاومة الحريق دون الحاجة إلى رذاذ مقاوم للحريق في تكوينات معينة. وفقًا للكود الفني للحماية من الحرائق في الهياكل الفولاذية (GB 51249-2017)، إذا كان سطح الأرضية المركب يلبي متطلبات التحقق من مقاومة الحريق من خلال مراعاة تأثير الغشاء، فلن تكون هناك حاجة إلى تدابير إضافية للحماية من الحرائق. يسمح تأثير الغشاء تحت التشوهات الكبيرة للسطح بالاستفادة من إمكانات مقاومة الحريق المتأصلة.
يضمن تصميم الضلع المغلق تغطية أضلاع السطح الفولاذي بالكامل بالخرسانة، على غرار قضبان التسليح في البلاطة المصبوبة في مكانها. وهذا يزيد من خصائص كل من الفولاذ والخرسانة داخل نظام التعزيز الهيكلي. يؤكد الاختبار التجريبي أن أسطح الأرضيات المغلقة تتمتع بقدرة تحمل فائقة ومقاومة للقص مقارنة بالأنظمة ذات الجوانب المفتوحة.
يستخدم سطح الأرضية المركب صفائح فولاذية مقطعة كقوالب صب دائمة، مما يلغي عمليات التثبيت والتجريد والتدعيم المرتبطة بالقوالب الخشبية التقليدية. أثناء مرحلة الخدمة، يعمل بمثابة تعزيز للشد السفلي، مما يقلل من الكمية الإجمالية لقضبان التسليح المطلوبة. تخلق النقوش الموجودة على سطح السطح رابطة قوية مع الخرسانة، ويضمن تضمين أضلاع التقوية أن يوفر النظام قدرة تحمل عالية.
1. صب الخرسانة الدائم دون تجريد.تحل الصفائح الفولاذية محل القوالب التقليدية، مما يلغي خطوات التثبيت والتجريد والتدعيم. وهذا يقلل من جداول البناء ويقلل من تكاليف العمالة.
2. الوظيفة الهيكلية المزدوجة.تعمل الصفائح كقوالب صب أثناء البناء ولتعزيز الشد أثناء مرحلة الخدمة، مما يقلل من استهلاك حديد التسليح والخرسانة.
3. مقاومة الحريق للأسطح المغلقة.يمكن لأسطح الأرضيات المركبة ذات الشكل المغلق التي تم اختبارها تلبية متطلبات تصنيف مقاومة الحريق دون استخدام رذاذ مقاوم للحريق، مما يقلل من تكاليف المشروع.
4. سير العمل المتسلسل الفعال.يدعم النظام التثبيت المتزامن وصب الخرسانة على مراحل عبر عدة طوابق. بمجرد التثبيت، يعمل السطح كمنصة عمل للمهام اللاحقة مثل تركيب السقف وتوجيه المرافق.
5. الأداء الزلزالي.يتم توصيل سطح الأرضية بالعوارض الفولاذية الأولية والثانوية عبر مسامير القص، مما يشكل نظامًا هيكليًا متكاملاً مع مقاومة زلزالية محسنة.
لاختيار الملف الشخصي:يوصى باستخدام التشكيلات الجانبية المغلقة للمشاريع التي تتطلب مقاومة أعلى للحريق وإجراءات مركبة دون مقاومة إضافية للحريق. يمكن استخدام التشكيلات ذات الضلع المفتوح عندما يفضل تركيب أبسط أو وزن أخف، ولكن يجب التحقق من مقاومة الحريق وسعة التحميل بشكل منفصل.
لسمك البلاطة والتسليح:يجب ألا يقل سمك البلاطة الإجمالي عن 90 مم، مع غطاء خرساني لا يقل عن 50 مم فوق صفائح الفولاذ. تعتمد كمية التعزيز الإضافي على متطلبات الامتداد والحمل وتصنيف الحريق.
لمتانة الطلاء المجلفن:يبلغ وزن الطلاء المجلفن القياسي 120 جم/م² على كلا الجانبين. بالنسبة للبيئات شديدة التآكل، قد تكون هناك حاجة إلى طلاء أثقل أو حماية إضافية.
أثناء التثبيت:تأكد من اللحام المناسب لمسمار القص من خلال السطح إلى العارضة الفولاذية. اتبع المسافة المحددة بين المسامير ومسافة الحافة. تأكد من أن السطح مدعوم بشكل كافٍ أثناء صب الخرسانة لمنع الانحراف الزائد.
1.أنظمة الأرضيات والأسقف للهياكل الفولاذية الشاهقة والفائقة الارتفاع.
2.المباني العامة واسعة النطاق مثل الملاعب ومراكز المعارض ومحطات المطارات.
3.أرضيات المباني الصناعية والتجارية، بما في ذلك المنشآت الصناعية والمستودعات اللوجستية وهياكل مواقف السيارات.
4.تتطلب مشاريع الهياكل الفولاذية إنشاءًا سريعًا وسير عمل متسلسل ومرحلي.

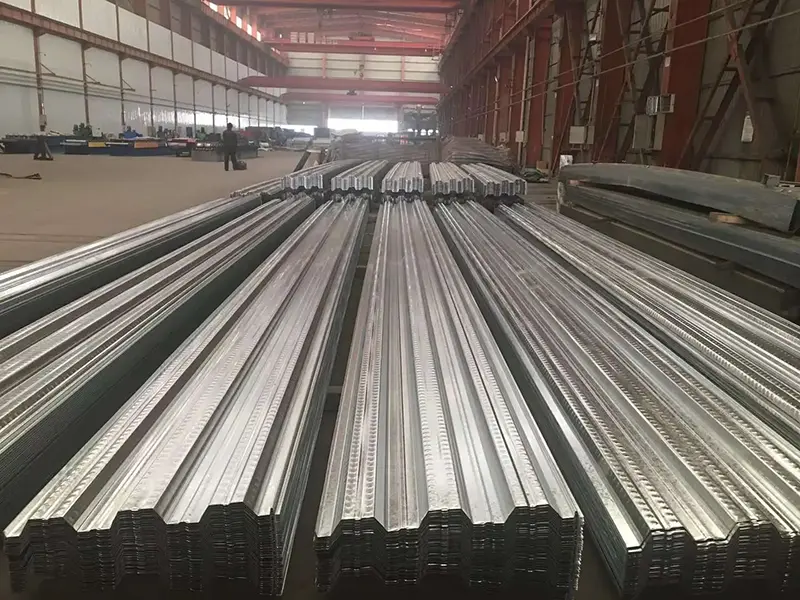

تحتوي المقاطع الجانبية ذات الضلع المفتوح على أضلاع شبه منحرفة غير مدمجة بالكامل في الخرسانة، بينما تحتوي المقاطع الجانبية ذات الأضلاع المغلقة على أضلاع مغلقة بالكامل. عادةً ما توفر المقاطع الجانبية ذات الأضلاع المغلقة حركة مركبة أفضل ومقاومة للحريق لأن الأضلاع تعمل مثل قضبان التسليح والخرسانة تغطي الفولاذ بالكامل.
ليس دائما. قد تلبي أسطح الأرضيات المركبة ذات الشكل المغلق متطلبات مقاومة الحريق دون استخدام رذاذ مقاوم للحريق إذا كانت تستوفي الشروط الواردة في GB 51249-2017، مثل مراعاة تأثير الغشاء. ومع ذلك، قد تتطلب المقاطع الجانبية ذات الأضلاع المفتوحة أو الأسطح ذات الألواح الرقيقة حماية إضافية من الحرائق. يوصى بتقييم هندسة الحرائق.
يتم توصيل التزيين بعوارض فولاذية باستخدام لحام مسماري من خلال السطح. يتم لحام مسامير القص من خلال السطح في شفة العارضة، مما يؤدي إلى إنشاء اتصال مركب. يجب أن يتبع قطر المسمار والتباعد والتضمين تصميم المشروع والمعايير ذات الصلة.
يعتمد السماكة المطلوبة على نوع التشكيل الجانبي والامتداد وسمك الخرسانة والأحمال التصميمية. بالنسبة للأرضيات المكتبية أو السكنية النموذجية، يكون سمك 0.8-1.2 مم أمرًا شائعًا، ولكن قد تتطلب المسافات الأطول أو الأحمال الثقيلة 1.2-1.5 مم. وينبغي إجراء الحسابات الهيكلية لتحديد السُمك المناسب.
يوفر الطلاء المجلفن القياسي مقاومة جيدة للتآكل لمعظم التطبيقات الداخلية. بالنسبة للبيئات الخارجية أو شديدة التآكل، يمكن تحديد طلاء مجلفن أثقل أو تدابير حماية إضافية. راجع مواصفات المشروع لمعرفة متطلبات المتانة.
شركة Tianjin SENBO Building Materials Technology Co., Ltd. هي شركة مصنعة لألواح الأرضيات المركبة، وألواح التسقيف المقوسة Al-Mg-Mn، وألواح التسقيف الدائمة، ومنتجات الأغلفة المعدنية الأخرى. تقع قاعدة الإنتاج الخاصة بنا في منطقة Jinghai للتنمية الاقتصادية، Tianjin، الصين، وهي مجهزة بخطوط إنتاج أوتوماتيكية وعملية فحص الجودة من أربع مراحل. لمزيد من المعلومات حول مصنعنا، والشهادات، وقدرات الاختبار، ومراجع المشروع، يرجى زيارة موقعنامعلومات عناصفحة أواتصل بفريقنا الهندسي.
