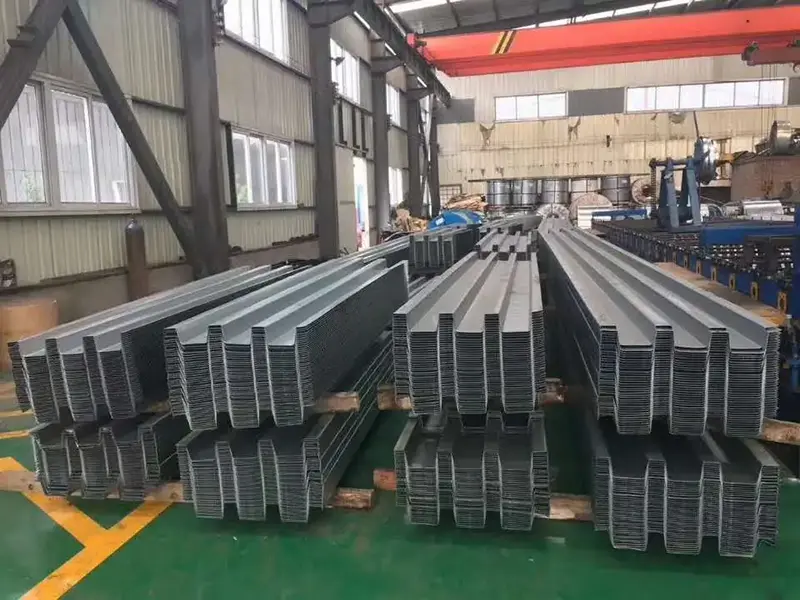

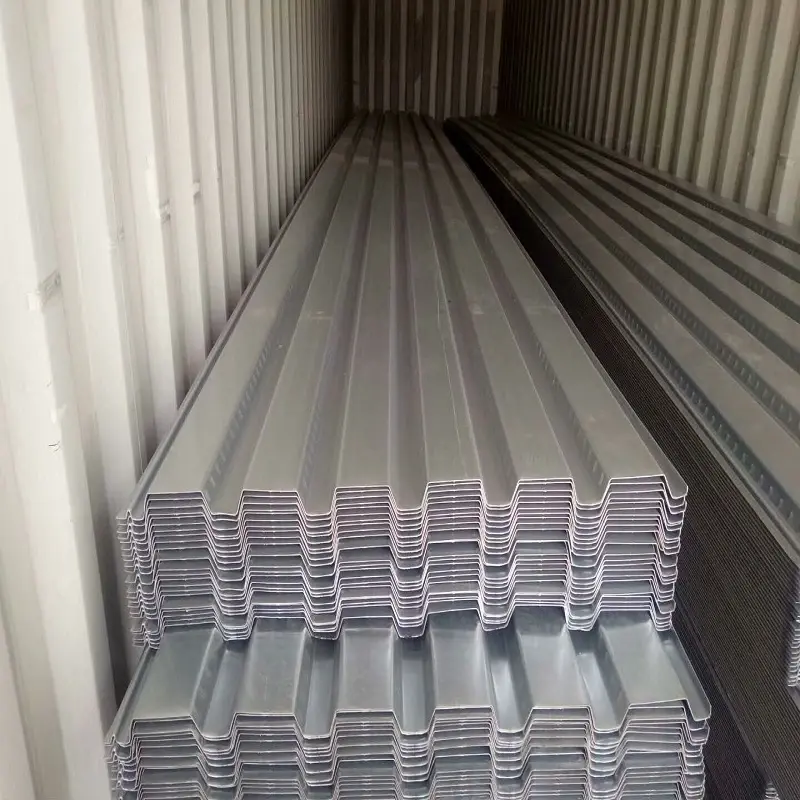

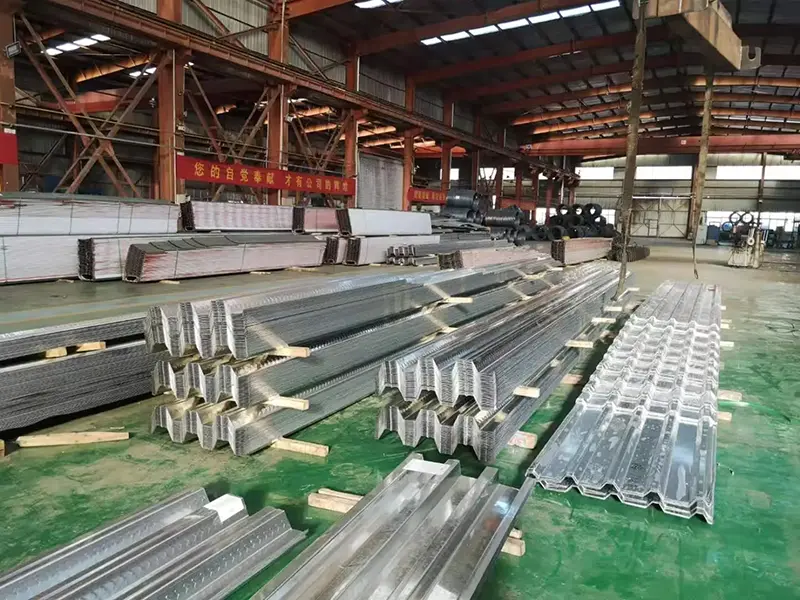

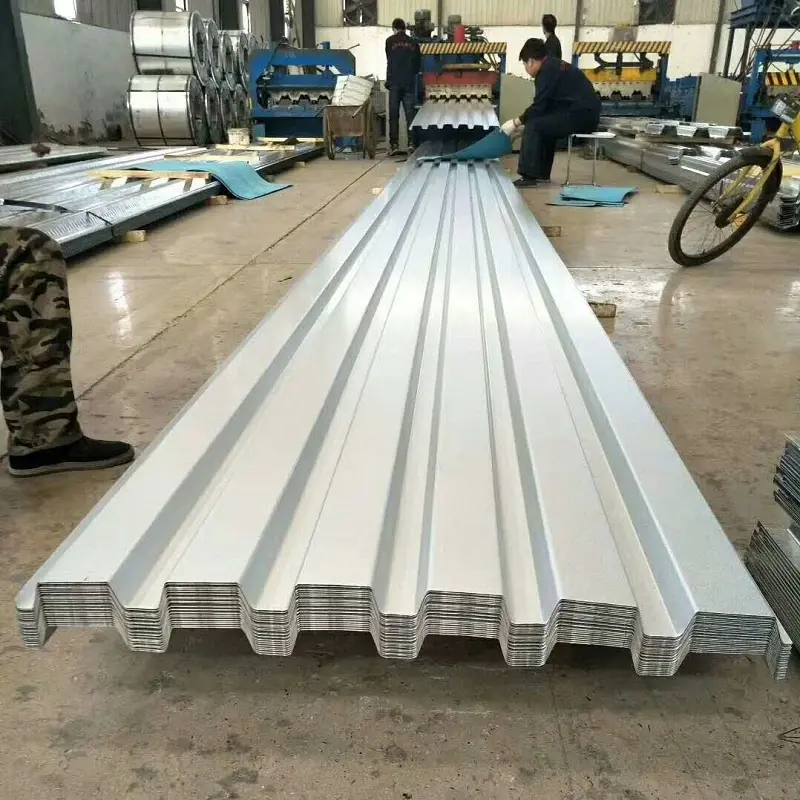

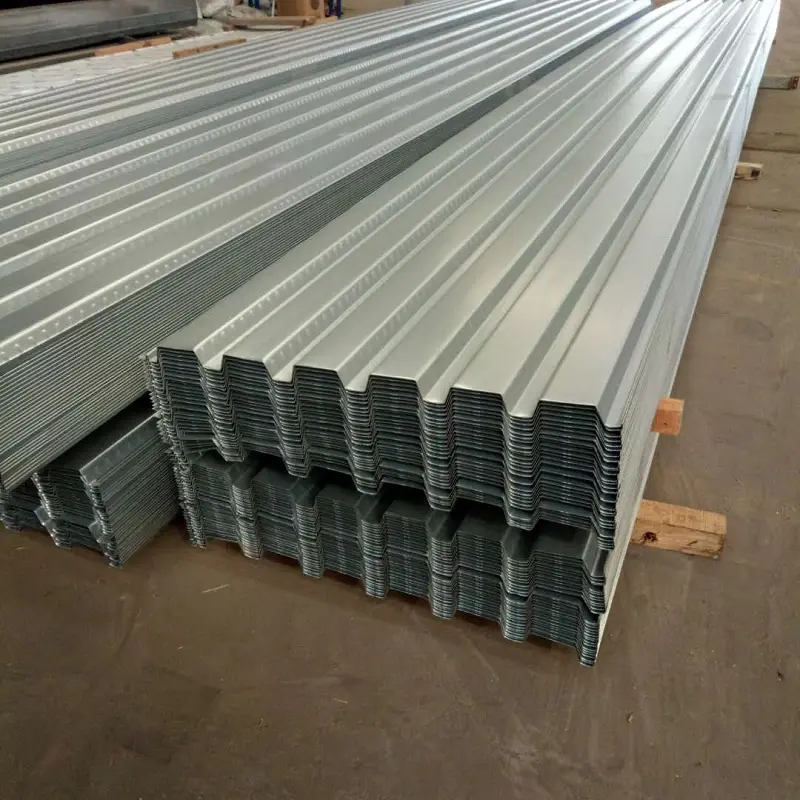

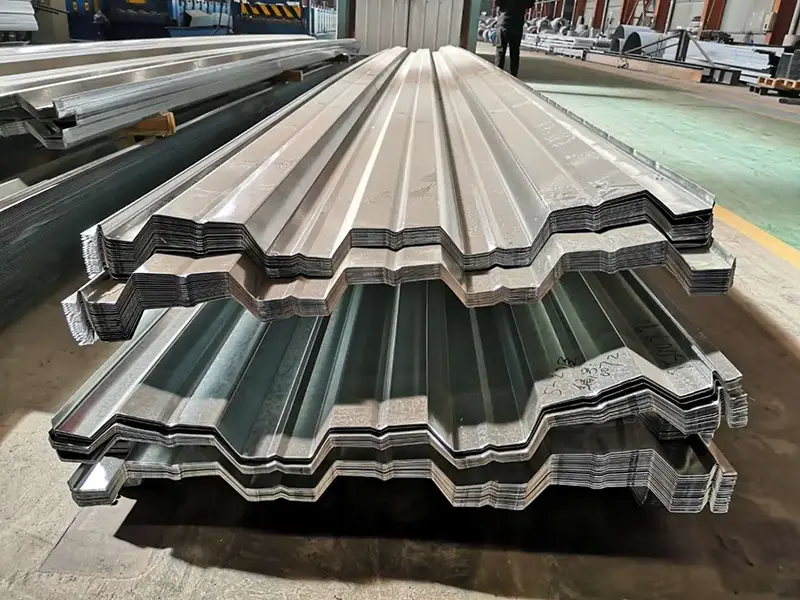

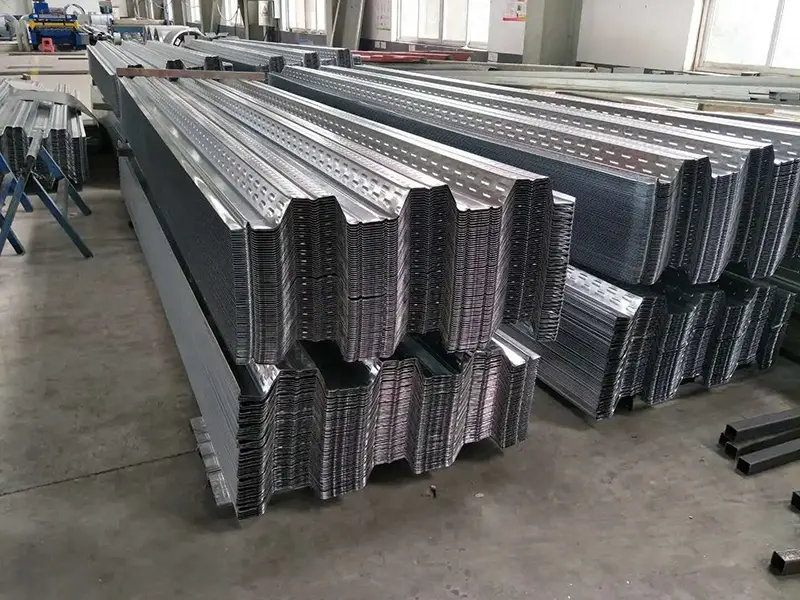

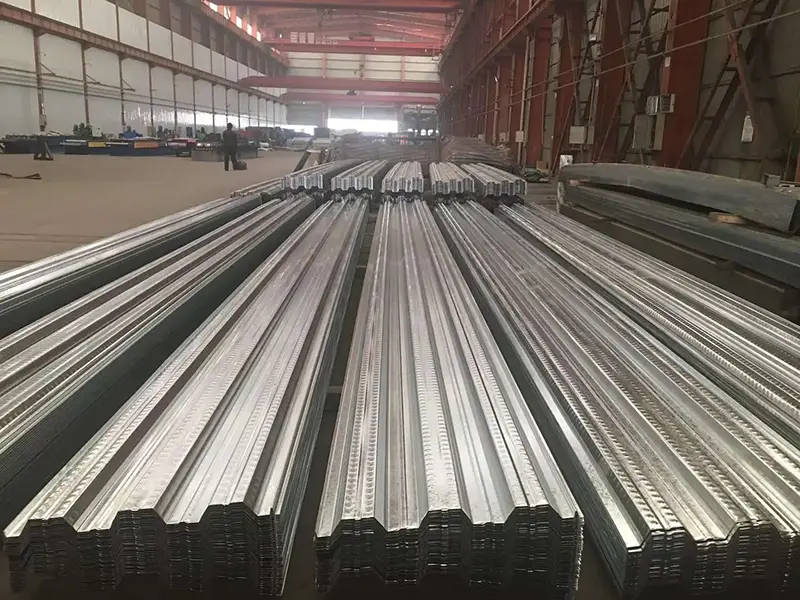

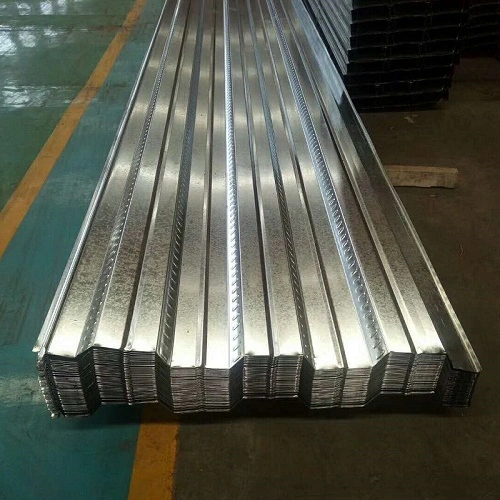

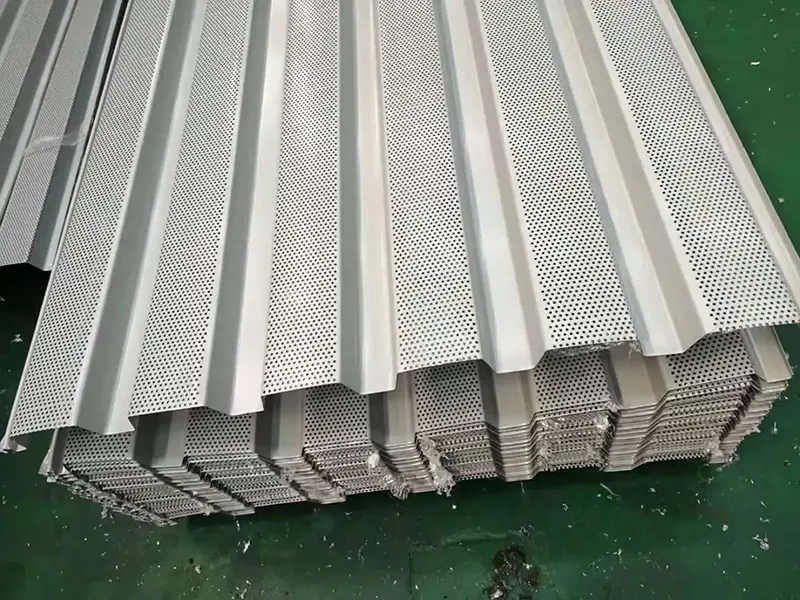

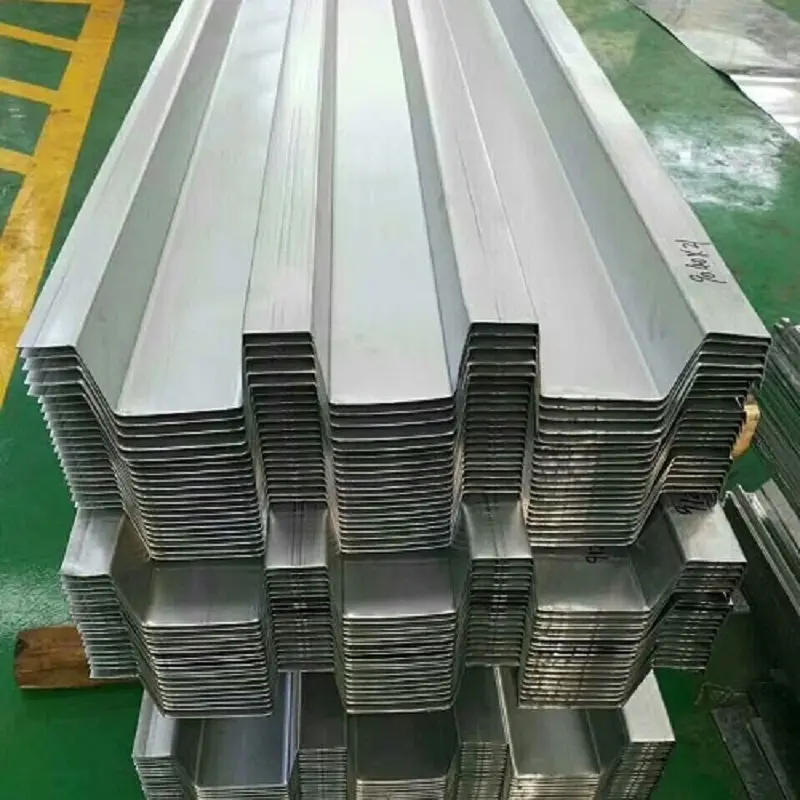

لوح التزيين ذو الضلع المفتوح عبارة عن لوح مموج مشكل على البارد مصنوع من صفائح فولاذية مجلفنة بالغمس الساخن أو مطلية بالزنك. ويتميز بمقطع عرضي مفتوح على شكل حرف V أو U أو شبه منحرف، مع ترك الجزء العلوي من قناة الضلع مفتوحًا. يسهل هذا التصميم وضع قضبان التسليح وخطوط المرافق وصب الخرسانة في الموقع.
سيبنو لمواد البناءتوفر ألواح الأرضية المفتوحة كجزء من مجموعة منتجات الهياكل الفولاذية. تعمل الألواح كقوالب صب دائمة أثناء البناء وتعمل لاحقًا بشكل مركب مع البلاطة الخرسانية كتعزيز للشد.
المادة الأساسية عبارة عن فولاذ هيكلي كربوني عالي الجودة أو فولاذ منخفض السبائك من كبار المنتجين المحليين مثل Shougang، وAnangang، وHangang، وTanggang، وBaosteel، وWISCO. يتراوح وزن الطلاء عادةً من 60 إلى 275 جم/م²، بحد أقصى 600 جم/م² متاح للبيئات كثيرة المتطلبات.
تشمل نقاط قوة الإنتاجية الشائعة 250 ميجا باسكال، و280 ميجا باسكال، و320 ميجا باسكال، و350 ميجا باسكال، ويمكن أن تصل إلى 550 ميجا باسكال. قد يكون السطح منقوشًا لتحسين الارتباط بالخرسانة، مما يساعد على إنشاء حركة مركبة موثوقة بين السطح الفولاذي والبلاطة.
أثناء البناء، يتم وضع التزيين فوق عوارض فولاذية ويتم تثبيتها عند الأطراف بواسطة لحامات موضعية كاملة الاختراق. تستخدم الوصلات الوسيطة مسامير القص الملحومة من خلال السطح في العارضة الفولاذية. يتم ربط الألواح المجاورة بأدوات تثبيت متخصصة تعمل على تشابك نقاط الاتصال المنقوشة.
يدعم التزيين الوزن الذاتي للخرسانة الرطبة وأحمال البناء أثناء مرحلة البناء. بعد أن تتصلب الخرسانة، فإنها تعمل مع البلاطة كنظام مركب، حيث تعمل كتعزيز الشد في الحسابات الهيكلية.
تغطي سلسلة ألواح الأرضية ذات المظهر المفتوح مجموعة واسعة من الملفات الشخصية. يسرد الجدول أدناه المعلمات التمثيلية للعديد من النماذج السائدة.
| نوع الملف الشخصي | العرض غير المطوي (مم) | العرض الفعال (مم) | السماكة المشتركة (مم) | لحظة القصور الذاتي (cm⁴/m) | معامل القسم (سم³/م) | معدل استخدام المواد |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0.8-1.5 | 106.6–214.1 | 24.46-52.41 | 91.5% |
| YX60-263-790 | — | 790 | 0.8-1.2 | 60.60-83.11 | 41.26-57.32 | 79% |
| YX51-342-1025 | 1250 | 1025 | 0.8-1.2 | استشر الشركة المصنعة | استشر الشركة المصنعة | 82% |
| YX51-250-750 | 1000 | 750 | 0.6-1.2 | — | تقريبا. 17.9 (0.8 ملم) | 75% |
| YX130-300-600 | 1000 | 600 | 0.8-1.2 | 241.49-441.34 | 36.31-63.95 | 60% |
| YX70-200-600 | 1000 | 600 | 0.8-1.5 | استشر الشركة المصنعة | استشر الشركة المصنعة | 60% |
| YX75-230-690 | 1000/1085 | 690 | 0.8-2.3 | 91.62-142.01 | 23.46-38.98 | 69% |
أثناء صب الخرسانة، يجب أن يدعم السطح أحمال البناء باستخدام قوته وصلابته. بالنسبة للطراز YX60-263-790 المصنوع من الفولاذ Q345 بسماكة 1.2 مم، يبلغ الحد الأقصى للامتداد غير المدعم للبلاطة المركبة المستمرة ذات الثلاث فترات بسمك 120 مم 2.65 مترًا. يتميز الطراز YX51-250-750 بسمك 0.8 مم بنطاق نطاق قابل للتطبيق يتراوح بين 2.5-3.0 متر.
تسمح هذه الإمكانية غير المثبتة بالتركيب المتزامن عبر عدة طوابق، مما يتيح صب الخرسانة على مراحل وتسلسل البناء الشامل بشكل أسرع.
عندما تعمل الأسطح الفولاذية والخرسانة بشكل مركب من خلال النقوش ومسامير القص، تزيد قدرة التحمل بشكل ملحوظ. على سبيل المثال، التكوين الذي يستخدم YX60-263-790 (بسمك 1.0 مم) مع كمرات فولاذية Q235 وبلاطة خرسانية C30 بسمك 100 مم له قدرة انثناء تبلغ 21.71 كيلو نيوتن متر. إذا تم استخدام الفولاذ Q345 بدلا من ذلك، ترتفع القدرة إلى 29.77 كيلو نيوتن متر. يمكن حساب قيم القدرة لدرجات الخرسانة الأخرى وسمك البلاطة ودرجات الفولاذ باستخدام هذه المعلمات.
تتطلب العديد من الإجراءات الاهتمام أثناء التثبيت. يجب أن تكون نهايات التزيين متصلة بعوارض فولاذية مع لحام نقطي كامل الاختراق. تستخدم التوصيلات الوسيطة لحام مسماري من خلال السطح. يتم تشابك الأوراق المجاورة عند النقاط المنقوشة باستخدام كماشة تجعيد متخصصة. في المناطق المنحنية، يوصى بالقطع بالبلازما للحفاظ على الحواف ناعمة والحفاظ على الطلاء المجلفن.
يحدد التصميم الأصلي تباعد اللحام بمقدار 305 مم، ولكن يمكن تقليل ذلك أثناء البناء لمنع التشوه تحت حركة السير أو صب الخرسانة. يجب أيضًا تركيب تقوية العزم السلبي في المقاطع الكابولية وفقًا لمواصفات التصميم لمنع التشقق.
1. صب الخرسانة الدائمة.يحل التزيين محل القوالب الخشبية التقليدية، لذلك ليست هناك حاجة للتركيب أو التجريد أو الدعم. هذا يسرع الجدول الزمني للبناء.
2. خفيفة الوزن ذات قوة عالية.يبلغ استهلاك الفولاذ حوالي 9-10 كجم/م2 للألواح بسماكة 0.8 مم، مع نطاق مثالي يبلغ 2.5-3.5 متر. يعمل التزيين أيضًا كتعزيز الشد في نظام الأرضيات المركبة.
3. البناء المتسلسل الفعال.يمكن وضع الألواح عبر عدة طوابق في نفس الوقت، ويمكن صب الخرسانة على مراحل. وهذا يقلل بشكل كبير من الجدول الزمني العام للمشروع.
4. توجيه المرافق المريحة.يسمح المظهر الجانبي للضلع المفتوح بالتركيب المباشر للقنوات والأسلاك دون الحاجة إلى فتح أو توجيه ثانوي.
5. مقاومة التآكل وقابلية إعادة التدوير.يوفر الطلاء المجلفن الوقاية من الصدأ أثناء مرحلتي البناء والخدمة. المواد الفولاذية قابلة لإعادة التدوير بالكامل في نهاية عمر الخدمة.
بالنسبة لمتطلبات الامتداد والحمل:اختر المظهر الجانبي والسمك بناءً على جداول الامتداد غير المدعمة وحسابات أحمال البلاطة المركبة. قد تتطلب الأحمال الأثقل أو الامتدادات الأطول ألواحًا أكثر سمكًا أو درجات فولاذية أعلى.
لتوجيه المرافق:تسهل الأضلاع المفتوحة تشغيل القنوات والأسلاك، ولكن يجب تنسيق التصميم مع موضع التعزيز لتجنب التعارضات.
للمناطق المنحنية أو غير المنتظمة:يُفضل القطع بالبلازما على القص للحفاظ على جودة الحافة وسلامة الطلاء المجلفن.
أثناء اللحام:اتبع مسافة اللحام المحددة للحام البقعي ومسامير القص. يمكن استخدام المسافات الأكثر كثافة بشكل مؤقت لمنع التشوه أثناء البناء، ولكن يجب احترام التصميم الهيكلي للتوصيلات النهائية.
1.أنظمة الأرضيات المركبة للهياكل الفولاذية متعددة الطوابق والمرتفعة.
2.الهياكل الأرضية للمنشآت الصناعية والمستودعات اللوجستية.
3.مشاريع الأرضيات واسعة النطاق، بما في ذلك المجمعات التجارية وهياكل مواقف السيارات.
4.مشاريع الهياكل الفولاذية التي تتطلب إنشاءًا سريعًا وسير عمل منظمًا.
يوفر التزيين المغلق بشكل عام مقاومة أفضل للحريق لأن الأضلاع مغلقة بالكامل والخرسانة تحيط بالفولاذ بشكل كامل. قد يتطلب التزيين المفتوح إجراءات إضافية مضادة للحريق، اعتمادًا على تصنيف المشروع للحريق. يجب مراجعة اختبار الحريق لكل نوع من أنواع الملفات الشخصية.
نعم، تم تصميم العديد من النماذج ذات الملفات الشخصية المفتوحة للتثبيت غير المحمي ضمن حدود النطاق المحددة. على سبيل المثال، يمكن أن يمتد YX60-263-790 مع فولاذ Q345 بقطر 1.2 مم حتى 2.65 مترًا دون دعم لبلاطة متواصلة ذات ثلاث امتدادات بقطر 120 مم. قم دائمًا بالرجوع إلى جداول الامتداد الخاصة بالشركة المصنعة والحسابات الهيكلية للمشروع.
يوفر كلا الطلاءين حماية من التآكل، لكن طلاء الزنك يوفر عادةً مقاومة أفضل في درجات الحرارة المرتفعة وبعض البيئات المسببة للتآكل. يعتمد الاختيار على بيئة المشروع ومتطلبات عمر الخدمة. غالبًا ما يتم تخصيص طلاء الزنك للإعدادات الساحلية أو الصناعية.
توفر الأضلاع المفتوحة مساحة لتشغيل القنوات والأسلاك بعد معالجة الخرسانة. وهذا يلغي الحاجة إلى قطع القنوات في البلاطة. ومع ذلك، يجب تخطيط مخطط المرافق قبل صب الخرسانة لتجنب التداخل مع قضبان التسليح.
المعيار الأساسي هو GB/T 12755-2008 للصفائح الفولاذية. يتبع التصميم الهيكلي عادة GB 55004-2021 والأطلس القياسي الوطني 05SG522. يمكن توفير شهادات المواد وتقارير اختبار التحميل عند الطلب.

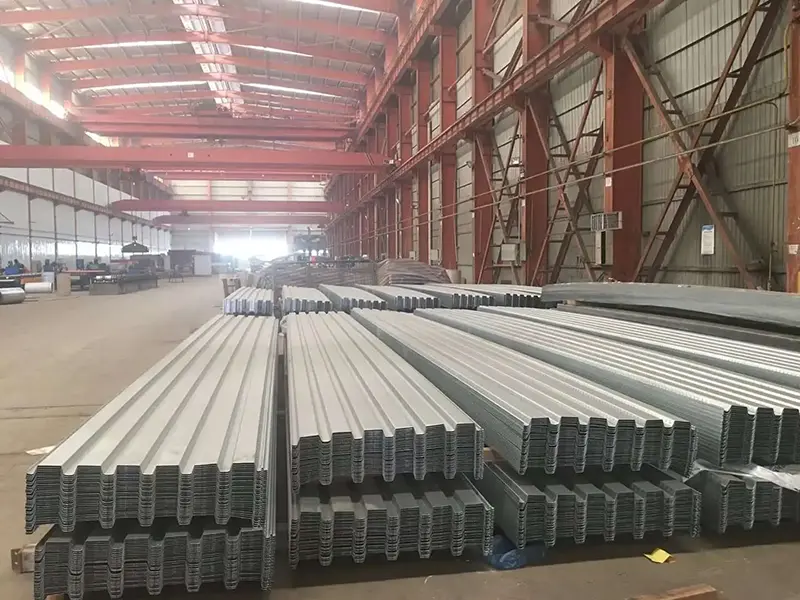

شركة Tianjin SENBO Building Materials Technology Co., Ltd. هي شركة مصنعة لأسطح الأرضيات ذات المظهر المفتوح، وأسطح الأرضيات الحاملة، وأسطح الأرضيات المركبة، ومنتجات الأغلفة المعدنية الأخرى. تقع قاعدة الإنتاج الخاصة بنا في منطقة Jinghai للتنمية الاقتصادية، Tianjin، الصين، وهي مجهزة بخطوط إنتاج أوتوماتيكية وعملية فحص الجودة من أربع مراحل. لمزيد من المعلومات حول مصنعنا، والشهادات، وقدرات الاختبار، ومراجع المشروع، يرجى زيارة موقعنامعلومات عناصفحة أواتصل بفريقنا الهندسي.
