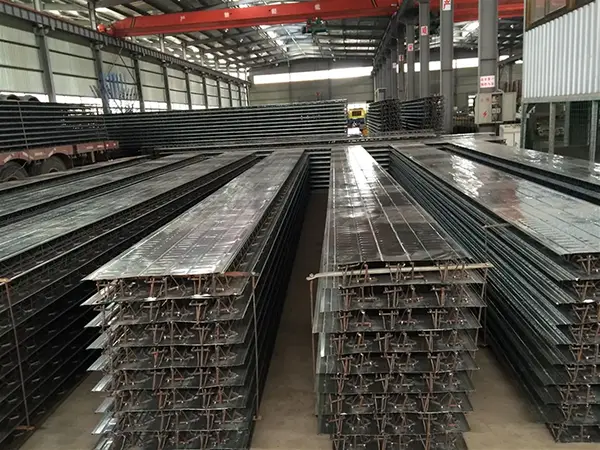

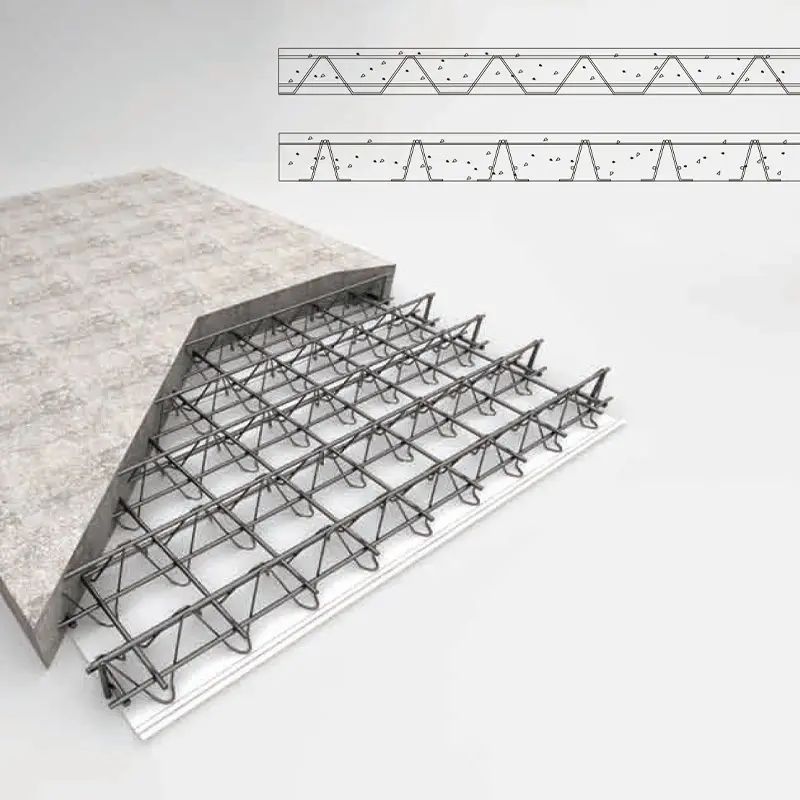

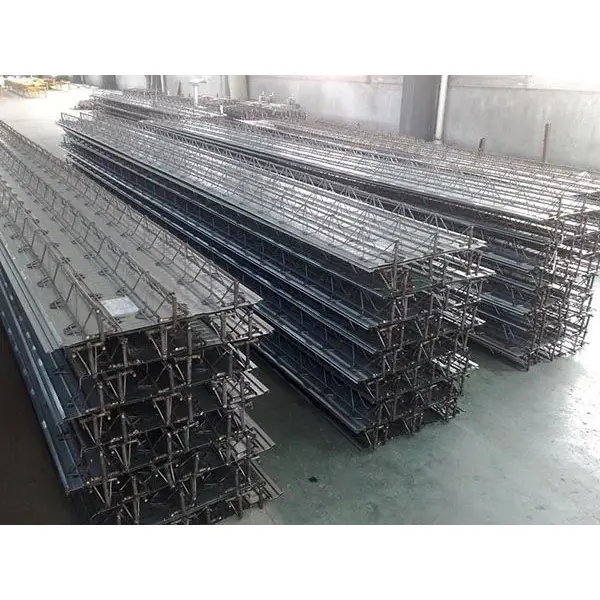

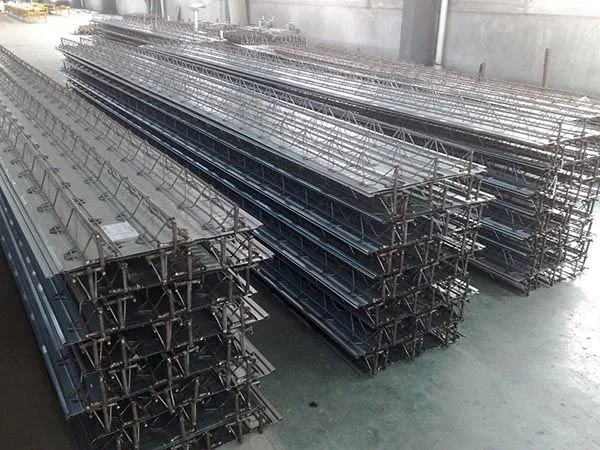

إن ألواح التزيين الأرضية من حديد التسليح عبارة عن لوحة حاملة مركبة يتم تشكيلها من خلال الجمع بين الجمالون الفولاذي ولوحة سفلية على خط إنتاج آلي. يتكون الجمالون نفسه من قضبان وتر علوية، وقضبان وتر سفلية، وقضبان شبكية متصلة من خلال لحام البقعة بالمقاومة، مما يخلق هيكلًا مثلثًا مستقرًا. يتم بعد ذلك لحام هذا الجمالون بلوحة سفلية، عادةً ما تكون عبارة عن صفائح فولاذية مجلفنة بسمك 0.5 مم أو لوح من الأسمنت الليفي.
سينبو لمواد البناءتوفر هذا المنتج كجزء من مجموعة أرضيات الهيكل الفولاذي. يعمل التزيين كقوالب صب دائمة أثناء البناء ويساهم لاحقًا في الأداء الهيكلي للبلاطة الخرسانية.
عادةً ما تكون قضبان الوتر العلوية والسفلية مصنوعة من الفولاذ HRB400 أو CRB550، بينما تستخدم قضبان الويب عادةً الفولاذ HPB300 أو HRB400 أو CPB550. تكون قضبان الدعم الرأسية والأفقية عمومًا HPB300 أو HRB400.
عندما يتم استخدام صفائح الفولاذ المجلفنة كالقوالب السفلية، يكون سمكها 0.5 مم، وقوة الخضوع لا تقل عن 250 نيوتن / مم²، ووزن طلاء الجلفنة على الوجهين لا يقل عن 120 جم / م². تأتي الطبقة السفلية بعرضين: النوع A (600 مم) والنوع B (576 مم).
تتراوح ارتفاعات الجمالون الفولاذي من 50 مم إلى 340 مم، بما يتوافق مع سماكة الألواح من 80 مم إلى 370 مم. يبلغ قطر الوتر العلوي والسفلي 6-12 مم، وأقطار شريط الويب 4-8 مم. توجد العديد من سلاسل المنتجات، مثل TD1 – TD7 وHB1 – HB8، مع كون TD3-90 نموذجًا شائع الاستخدام.
يتم تصنيف المنتجات على أساس نوع القوالب السفلية. يستخدم النوع التقليدي صفائح فولاذية مجلفنة، بينما يستخدم النوع الدائم (غير القابل للإزالة) خرسانة دقيقة أو ألواح من الأسمنت الليفي. وفقًا للأطلس القياسي الوطني 23CG56-1 و23CG56-2، فإن منتجات القوالب السفلية الدائمة تلغي الحاجة إلى إزالة القوالب في الموقع، وتوفر تشطيبًا سفليًا سلسًا، كما أنها مناسبة للبيئات الرطبة أو النظيفة وكذلك المباني التي لا تحتوي على أسقف معلقة.
مشروع شاهق الارتفاع قيد الإنشاء حاليًا بمساحة أرضية إجمالية تبلغ 218.000 متر مربع. يرتفع البرج "أ" 39 طابقًا (176.1 مترًا) ويصل البرج "ب" إلى 51 طابقًا (212.4 مترًا). استخدم المشروع 140,800 متر مربع من أنظمة الجمالون و16,100 متر مربع من قوالب صب الخرسانة. تراوحت سماكة البلاطة من 110 ملم إلى 150 ملم، وتم تصنيع الجمالونات باستخدام اللحام النقطي عالي التردد.
بالمقارنة مع الألواح التقليدية المصبوبة في المكان، فإن هذه الطريقة تلغي تركيب القوالب المؤقتة، وإزالة القوالب المؤقتة، وربط حديد التسليح اليدوي. ظلت جودة البناء مستقرة وموثوقة طوال الوقت.
يعد مركز معارض حديقة تشونغ قوان تسون للعلوم والتكنولوجيا للذكاء الاصطناعي مشروعًا تجريبيًا "للمبنى الخالي من الكربون" في بكين. تم تصميم هيكل الإطار الفولاذي المكون من أربعة طوابق وفقًا لشدة الزلازل 8. ويتميز بامتداد أقصى يبلغ 3.5 مترًا وطول ناتئ أقصى يبلغ 8.25 مترًا.
تم استخدام ألواح الأرضيات من النوع TD3-90، بارتفاع جمالوني 90 ملم وسمك إجمالي للبلاطة 120 ملم. كان الحد الأقصى للامتداد غير المدعوم أثناء البناء 3.0 م. في المنطقة الكابولية التي يبلغ ارتفاعها 8.25 مترًا، تم تركيب أعمدة رأسية مزدوجة مؤقتة في منتصف المدى لتحفيز الحدبة الصاعدة بمقدار 1.5‰، مما يضمن السلامة الهيكلية.
يتم تغليف حديد التسليح بالكامل بالخرسانة، مما يوفر مقاومة للحريق مماثلة للألواح التقليدية المصبوبة في المكان. تشير الاختبارات إلى أن البلاطة التي يبلغ سمكها 100 مم (المقابلة لجمالون فولاذي بارتفاع 70 مم) تحقق معدل مقاومة للحريق يصل إلى 1.68 ساعة. لا تتطلب الصفائح الفولاذية المجلفنة حماية إضافية من الحرائق.
بالمقارنة مع الألواح المركبة التي تستخدم التزيين الفولاذي، فإن التزيين الأرضي ذو الجمالون الفولاذي يوفر مقاومة أفضل للتآكل. نظرًا لأن الصفائح الفولاذية المجلفنة لا تساهم في الحمل الهيكلي في مرحلة الخدمة، فإن الصدأ لا يمكن أن يؤثر على السلامة الهيكلية.
يضمن إنتاج المصنع تباعدًا موحدًا للتسليح وسمكًا ثابتًا للغطاء الخرساني. يتم تقليل أعمال ربط حديد التسليح في الموقع بنسبة 60% إلى 70%. بالنسبة لمشروع الطابق السفلي Xiqing Houtai Plot G في تيانجين، أدى استخدام هذه التكنولوجيا إلى تقصير فترة البناء بحوالي 10 أيام وأدى إلى توفير إجمالي في التكلفة قدره 1.972 مليون يوان صيني. وكانت التكلفة الشاملة للمتر المربع أقل بنسبة 20% من الألواح المركبة التقليدية.
تعتمد المعلمات التالية على معيار الصناعة JG/T 368-2012 والأطالس القياسية الوطنية. التخصيص متاح.
| مؤشر الأداء | المعلمة/المواصفات | قياسي / ملاحظات |
|---|---|---|
| المعيار التنفيذي | JG/T 368-2012 "أرضيات الجمالون الفولاذية" | معيار الصناعة الحالي |
| أساس التصميم | 22G522-1, 23CG56-1/2 | الأطلس القياسي الوطني |
| مواد حديد التسليح | الحبال العلوية/السفلية: HRB400/CRB550؛ أعضاء الويب: HPB300/HRB400 | |
| ارتفاع الجمالون | 50-340 ملم | يتوافق مع سمك البلاطة 80-370 ملم |
| قطر الوتر العلوي/السفلي | 6-12 ملم | |
| قطر عضو الويب | 4-8 ملم | |
| سمك اللوحة السفلية | صفائح الفولاذ المجلفنة: 0.5 مم؛ الخرسانة ذات الركام الناعم: 18-25 ملم؛ لوح الأسمنت الليفي: 12-20 ملم | |
| طلاء المجلفن | ≥120 جم/م² | على الوجهين |
| عرض اللوحة | النوع أ: 600 ملم؛ النوع ب: 576 ملم؛ النوع C (القالب الدائم): 1200 ملم | |
| طول اللوحة | 1.0–12.0 م (الحد الأقصى يصل إلى 7.2 م) | |
| قدرة القص اللحام | العقد: حسب الجدول 7؛ دعم الوتر السفلي: ≥6 كيلو نيوتن؛ دعم الوتر العلوي: ≥13 كيلو نيوتن |
1. التصنيع المسبق للمصنع يضمن الاتساق.يتم تشكيل الجمالون من خلال اللحام النقطي بالمقاومة الأوتوماتيكية، والذي يحافظ على تباعد التسليح موحدًا ودقة الأبعاد. وهذا يقلل من ربط حديد التسليح في الموقع بنسبة 60% إلى 70% ويؤدي إلى جودة بناء أكثر اتساقًا.
2. صلابة ثنائية الاتجاه مماثلة للألواح المصبوبة.يمكن تصميم النظام على شكل بلاطة ذات اتجاهين، مما يوفر صلابة مماثلة للبلاطة الخرسانية المسلحة المصبوبة في المكان مع تعزيز في الاتجاهين. الأداء الزلزالي أفضل بشكل عام من الألواح الفولاذية المركبة.
3. مقاومة الحريق والتآكل بدون طلاءات إضافية.نظرًا لأن التسليح مغطى بالكامل بالخرسانة، فإن البلاطة التي يبلغ سمكها 100 مم تحقق معدل مقاومة للحريق يصل إلى 1.68 ساعة بدون مقاومة للحريق. يتم استخدام الصفيحة المجلفنة كقوالب صب فقط، وبالتالي فإن التآكل لا يؤثر على السلامة الهيكلية.
4. سلاسة السطح وتقليل سماكة البلاطة.الجانب السفلي مسطح. بالمقارنة مع الأسطح الفولاذية القياسية، يمكن تقليل سمك اللوح الإجمالي بمقدار 30-50 ملم مع الحفاظ على نفس ارتفاع السقف الواضح، مما يساعد على خفض الارتفاع من الأرض إلى الأرض.
5. فوائد التكلفة والجدول الزمني.يتم التخلص من القوالب المؤقتة، وتقليل المساندة، ويصبح البناء المتزامن متعدد الطوابق ممكنًا. تحقق اللوحة السفلية استخدامًا لمساحة السطح بنسبة 96% مع سمك فولاذي يبلغ 0.5 مم فقط، مما يقلل من استهلاك المواد.
لتصميم بلاطة في اتجاهين:يمكن تصميم ألواح الجمالون المصنوعة من حديد التسليح على شكل بلاطة ذات اتجاهين عن طريق إضافة تعزيزات إضافية في الاتجاه العرضي. تأكد مع المهندس الإنشائي من أن تخطيط اللوحة وظروف الدعم تتوافق مع افتراضات التصميم.
لتطبيقات القوالب السفلية الدائمة:اختر الخرسانة ذات الركام الناعم أو ألواح الأسمنت الليفي عندما تكون هناك حاجة إلى جانب سفلي أملس بدون سقف معلق. تأكد من أن البيئة مناسبة لمواد صب الخرسانة السفلية المحددة.
بالنسبة للأعمدة الطويلة:قد تكون هناك حاجة إلى دعم مؤقت، كما هو موضح في مشروع تشونغ قوان تسون حيث تم استخدام أعمدة مزدوجة للحث على الحدبة الصاعدة. قم بحساب متطلبات الانحراف والحدبة بناءً على طول الكابولي الفعلي وأحمال البناء.
أثناء التثبيت:ضمان جودة اللحام في جميع العقد والدعامات. اتبع مسافة اللحام المحددة وضغط القطب. بالنسبة للألواح المجلفنة، تجنب الحرارة الزائدة التي قد تؤدي إلى تلف الطلاء. حماية الألواح من الرطوبة إذا تم تخزينها في الموقع لفترات طويلة.
1.أنظمة الأرضيات والأسقف للهياكل الفولاذية الشاهقة والفائقة الارتفاع.
2.هياكل أرضية طويلة المدى وكبيرة الكابولي.
3.منصات التشغيل والأرضيات في المنشآت الصناعية والمستودعات اللوجستية.
4.المباني التي تتطلب مقاومة للرطوبة، أو مقاومة للتآكل، أو بيئات غرف نظيفة، حيث يوصى باستخدام القوالب السفلية الدائمة.
تعتمد الألواح المركبة من صفائح الفولاذ على السطح الفولاذي كقوالب صب الخرسانة وتعزيز الشد. يستخدم سطح الجمالون من حديد التسليح جمالونًا فولاذيًا منفصلاً للتعزيز الهيكلي، وبالتالي فإن الطبقة السفلية تعمل فقط كقوالب صب. وهذا يعني أن الطبقة السفلية يمكن أن تكون أرق (0.5 مم) وأن التآكل لا يؤثر على القدرة الهيكلية. كما أن الجانب السفلي من البلاطة مسطح أيضًا.
تلغي القوالب السفلية الدائمة (الخرسانة الدقيقة أو ألواح الأسمنت الليفي) الحاجة إلى تجريد القوالب بعد معالجة الخرسانة. إنه يوفر جانبًا سفليًا ناعمًا ونظيفًا يمكن تركه مكشوفًا بدون سقف معلق. وهذا مفيد بشكل خاص في التطبيقات الرطبة أو النظيفة أو المعمارية.
نعم. من خلال إضافة التعزيز العرضي وتصميم دعامات اللوحة وفقًا لذلك، يمكن للنظام تحقيق سلوك بلاطة ثنائي الاتجاه مشابه للبلاطة المصبوبة في مكانها. يجب أن يأخذ التصميم في الاعتبار أبعاد اللوحة واتجاه الجمالون.
تعتمد متطلبات الدعم على ارتفاع الجمالون وسمك اللوح وامتداده. بالنسبة للمسافات النموذجية التي تصل إلى حوالي 3 أمتار، قد لا تكون هناك حاجة إلى دعم مؤقت. بالنسبة للمسافات الطويلة أو الكابولي، يتم استخدام الأعمدة أو الدعائم المؤقتة. يجب أن تحدد جداول الشركة المصنعة وحسابات المهندس الإنشائي الترتيب الدقيق.
معيار الصناعة الرئيسي هو JG/T 368-2012 "تزيين الأرضيات الفولاذية". تتضمن مراجع التصميم الأطالس القياسية الوطنية 22G522-1 و23CG56-1/2. يتبع اختبار المواد واللحام المتطلبات الواردة في هذه المستندات.
Tianjin SENBO Building Materials Technology Co., Ltd. هي شركة مصنعة لأرضيات حديد التسليح، وأسطح الأرضيات ذات المظهر المفتوح، وأسطح الأرضيات الحاملة، ومنتجات الأغلفة المعدنية الأخرى. تقع قاعدة الإنتاج الخاصة بنا في منطقة Jinghai للتنمية الاقتصادية، Tianjin، الصين، وهي مجهزة بخطوط إنتاج أوتوماتيكية وعملية فحص الجودة من أربع مراحل. لمزيد من المعلومات حول مصنعنا، والشهادات، وقدرات الاختبار، ومراجع المشروع، يرجى زيارة موقعنامعلومات عناصفحة أواتصل بفريقنا الهندسي.
