ألواح التسقيف Alu-Mg-Mn

يتم تشكيل ألواح التسقيف Alu-Mg-Mn من شريط سبائك الألومنيوم AA3004 لأنظمة الأسقف والجدران الدائمة. تحتوي السبيكة على المنغنيز والمغنيسيوم، اللذين يعملان معًا على تحسين القوة ومقاومة التآكل مع الحفاظ على المادة خفيفة بما يكفي للأسقف طويلة المدى. يقوم SENBO بفحص درجة السبيكة الواردة، ودرجة الحرارة، وسمك الطلاء قبل تشكيل اللف، ويقوم خط الإنتاج بمراقبة ارتفاع الضلع وعرض اللوحة على فترات منتظمة. يساعد هذا في الحفاظ على ملف التعريف النهائي ضمن التسامح المحدد.

طلاء السطح وتصميم الاتصال

يتم طلاء سطح لوح السقف Alu-Mg-Mn قبل تشكيله بنظام الفلوروكربون PVDF الذي يحتوي على 70% من راتينج الفلوروكربون على الأقل. يتم تطبيق الطلاء على خط متواصل بعد التنظيف ومعالجة الكرومات، مما يحسن الالتصاق وتوحيد اللون. يستخدم نظام السقف شكل التماس الدائم مع مقاطع على شكل حرف T. تعمل المشابك على تثبيت الألواح على المدادات بينما تسمح بالحركة على طول منحدر السقف، لذلك لا يؤدي التمدد الحراري والانكماش إلى الضغط على اللحامات. يشكل المفصل المقفل ميكانيكيًا حاجزًا مانعًا لتسرب الماء دون الاعتماد على مادة مانعة للتسرب.

جدول المواصفات

قياس الأداء والأدلة الهندسية

وزن اللوحة والكفاءة الهيكلية

تبلغ كثافة الألومنيوم 2.73 جم/سم3 مقارنة بـ 7.85 جم/سم3 للصلب. وبالتالي فإن السقف المصنوع من ألواح AA3004 يزن حوالي ثلث وزن السقف الفولاذي المكافئ. يمكن أن يصل هذا الانخفاض في الحمل الساكن إلى 30% لهيكل السقف الإجمالي، مما يسمح بمدادات وأعمدة وأساسات أصغر. تعتبر قوة الشد التي تتراوح من 240 إلى 285 ميجا باسكال كافية لمقاطع التماس الدائمة وللألواح التي يجب أن تقاوم رفع الرياح على مسافات طويلة.

سلوك التآكل وعمر الخدمة

عند تعرضه للهواء، يكوّن الألومنيوم طبقة أكسيد كثيفة تحمي المعدن الأساسي من المزيد من الأكسدة. يشير الاختبار إلى خسارة سنوية في التآكل تبلغ حوالي 0.5 ميكرومتر في الظروف الجوية العادية. سيظل سمك اللوحة التي يبلغ سمكها 0.7 مم حوالي 0.65 مم بعد 100 عام. يضيف طلاء PVDF طبقة واقية أخرى ضد التلوث الصناعي ورذاذ الملح. تدعم هذه العوامل عمرًا تصميميًا يتجاوز 50 عامًا للمعدن الأساسي.

الحركة الحرارية وتكامل التماس

يستخدم نظام التماس الدائم مقاطع T منزلقة تسمح لكل لوحة بالتحرك على طول منحدر السقف مع البقاء على اتصال بالمدادات. وهذا يمنع تراكم الضغط عند النقاط الثابتة ويتجنب تشوه اللوحة. يمكن إنتاج الألواح المفردة بطول يصل إلى 120 مترًا بدون لفات نهائية، مما يزيل مسارات التسرب المحتملة ويحسن مقاومة الماء بشكل عام. يتم التحكم في تفاوت التركيب في حدود 3 مم، كما يعمل النظام الجاهز على تقصير وقت البناء بأكثر من 30% مقارنة بالطرق التقليدية.

سلوك النار والبرق

يحقق نظام السقف تصنيفًا للحريق من الفئة A1. ينصهر الألومنيوم عند درجة حرارة 660 درجة مئوية، وفي حالة الحريق يميل السقف إلى الاحتراق محليًا بدلاً من نشر اللهب عبر السطح. وهذا يساعد في جهود مكافحة الحرائق من خلال السماح للحرارة والدخان بالهروب. للحماية من الصواعق، يمكن للألواح التي لا يقل سمكها عن 0.7 مم أن تعمل كأجهزة إنهاء الهواء بموجب GB 50057، مما يلغي الحاجة إلى قضبان صواعق منفصلة واختراقات إضافية للسقف.

خصائص المنتج

• انخفاض وزن السقف:يبلغ وزن اللوحة حوالي ثلث وزن الفولاذ، مما يقلل من متطلبات الإطارات الهيكلية والأساسات.
• متانة طويلة الأمد:توفر طبقة الأكسيد الطبيعي وطلاء الفلوروكربون معًا أكثر من 50 عامًا من الخدمة في البيئات العادية.
• مانع التسرب خالية من تسرب المياه:لا يعتمد التماس الثابت المقفل ميكانيكيًا على مادة مانعة للتسرب يمكن أن تتقادم أو تتشقق.
• التحكم في الحركة الحرارية:تسمح المشابك المنزلقة على شكل حرف T للسقف بالتمدد والتقلص دون الضغط على اللحامات أو الألواح.

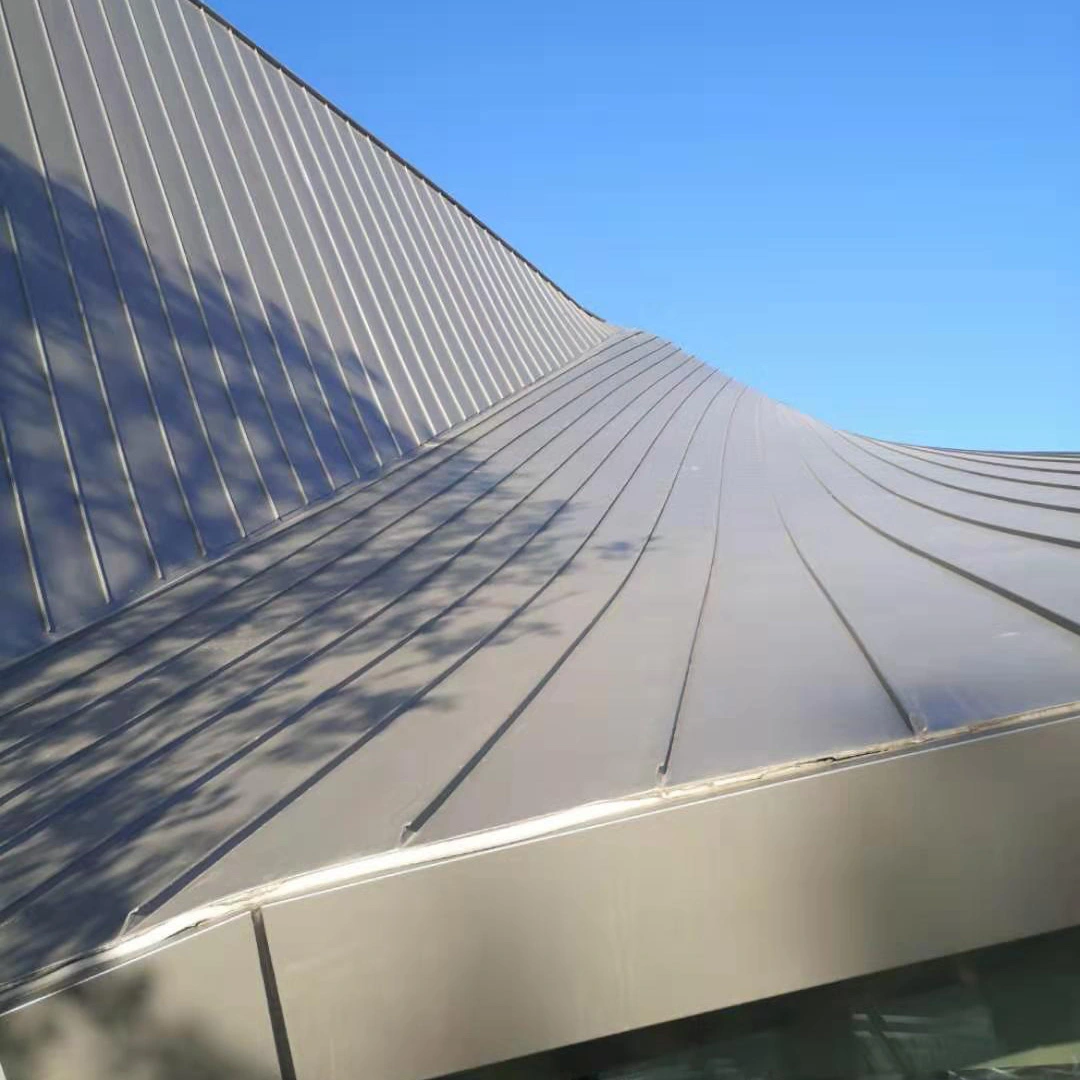

• مرونة الشكل:يمكن تشكيل الألواح إلى مقاطع مستقيمة، منحنية، مدببة، وعلى شكل مروحة من أجل هندسة السقف المعقدة.
• قابلية إعادة التدوير:الألومنيوم قابل لإعادة التدوير بالكامل في نهاية مدة خدمته.

أين يتم استخدام المنتج

• تكسية الأسقف والجدران لمحطات المطارات ومحطات السكك الحديدية عالية السرعة.
• المباني العامة واسعة النطاق مثل الملاعب ومراكز المعارض والمسارح.
• المباني في البيئات البحرية أو الصناعية حيث تكون مقاومة التآكل مهمة.
• مشاريع التجديد وإعادة التسقيف حيث لا يستطيع الهيكل الحالي حمل الألواح الفولاذية الثقيلة.
• التطبيقات السكنية حيث يفضل السقف المعدني خفيف الوزن وطويل الأمد.

إرشادات التثبيت والتعامل

• تخزين الألواح تحت الغطاء وإبقائها جافة. إذا كان التخزين في الخارج ضروريًا، فارفع المكدس واستخدم غطاءًا يسمح بمرور الهواء.
• ارفع الألواح باستخدام حبال ناعمة وقضبان موزعة لمنع الانبعاج أو الخدش.
• قطع الألواح بأدوات مناسبة للألمنيوم. قم بإزالة السوار وحواف القطع النظيفة قبل التثبيت.
• قم بتثبيت مقاطع T على المسافات الموضحة في الرسم المعتمد. استخدم المثبتات المتوافقة مع الألومنيوم لتجنب التآكل الجلفاني.
• تحقق من محاذاة اللوحة ومشاركة المقطع قبل الإغلاق. استخدم إعدادات ماكينة الربط الصحيحة لملف تعريف اللوحة.
• بالنسبة للأسقف المنحنية، تأكد من الحد الأدنى لنصف قطر الانحناء مع الشركة المصنعة قبل التصنيع.

الأسئلة التي يطرحها المقاولون في كثير من الأحيان

كيف يختلف AA3004 عن AA3003 للتسقيف؟

يحتوي AA3004 على المزيد من المنغنيز والمغنيسيوم، مما يعطي قوة أعلى ومقاومة أفضل للتآكل. غالبًا ما يتم اختياره للأسقف التماسية الدائمة التي يجب أن تتعامل مع أحمال الرياح الأعلى أو الامتدادات الأطول دون زيادة سماكة اللوحة.

هل يمكن تركيب ألواح المغنسيوم على الأسطح المنحنية؟

نعم، يمكن تشكيل السبيكة أو تشكيلها بالضغط إلى أشكال منحنية. يعتمد الحد الأدنى لنصف القطر على شكل اللوحة، ودرجة حرارة المادة، وسمك الطلاء. يجب على المورد تأكيد الجدوى قبل تصنيع الألواح.

ما هو الحد الأدنى لانحدار السقف لسقف التماس القائم Al-Mg-Mn؟

يعد المنحدر بنسبة 5٪ أمرًا قياسيًا لمعظم التفاصيل. قد تكون المنحدرات السفلية ممكنة من خلال الألواح المستمرة والختم الدقيق، ولكن يجب على مهندس المشروع التحقق من التصميم بالنسبة لكثافة هطول الأمطار المحلية وظروف الرياح.

هل هناك حاجة دائمًا إلى حاجز بخار تحت السقف المعدني؟

عادة ما يتم تضمين طبقة التحكم في البخار على الجانب الدافئ من العزل لمنع التكثيف داخل تراكم السقف. تعتمد الطبقات الدقيقة على استخدام المبنى والمناخ. يجب أن يحدد مصمم نظام السقف عملية التجميع الكاملة.

مراقبة الجودة والتوثيق

يجب أن تؤكد شهادات المواد درجة السبائك وخصائصها الميكانيكية ونوع الطلاء. تغطي فحوصات الإنتاج عرض اللوحة وارتفاع الضلع والطول. بالنسبة للمشاريع الكبيرة، يمكن اختبار العينات لمعرفة سمك الطلاء والالتصاق. يجب أن يتحقق الاستلام في الموقع من عدد اللوحات والملف الشخصي وحالة السطح قبل بدء التثبيت.

عوامل الاختيار

• تقييم فئة التآكل الجوي للموقع قبل اختيار مواصفات الطلاء.
• بالنسبة لأشكال الأسقف المنحنية أو المعقدة، قم بإشراك مورد اللوحة مبكرًا لمراجعة القابلية للتشكيل وتسلسل التثبيت.
• تأكد من حمل الرياح التصميمي وتأكد من أن المسافة بين المقطع T واختيار المثبت يتطابقان مع الأحمال المحسوبة.
• قم بمراجعة خطة الوصول إلى الصيانة. في حين أن السطح المطلي يتطلب القليل من الصيانة، إلا أن الحشوات والاختراقات لا تزال بحاجة إلى فحص دوري.
• ضع في اعتبارك نطاق الحركة الحرارية للسقف وتأكد من أن نظام التماس الدائم يمكنه التعامل مع التمدد والانكماش المتوقع.
