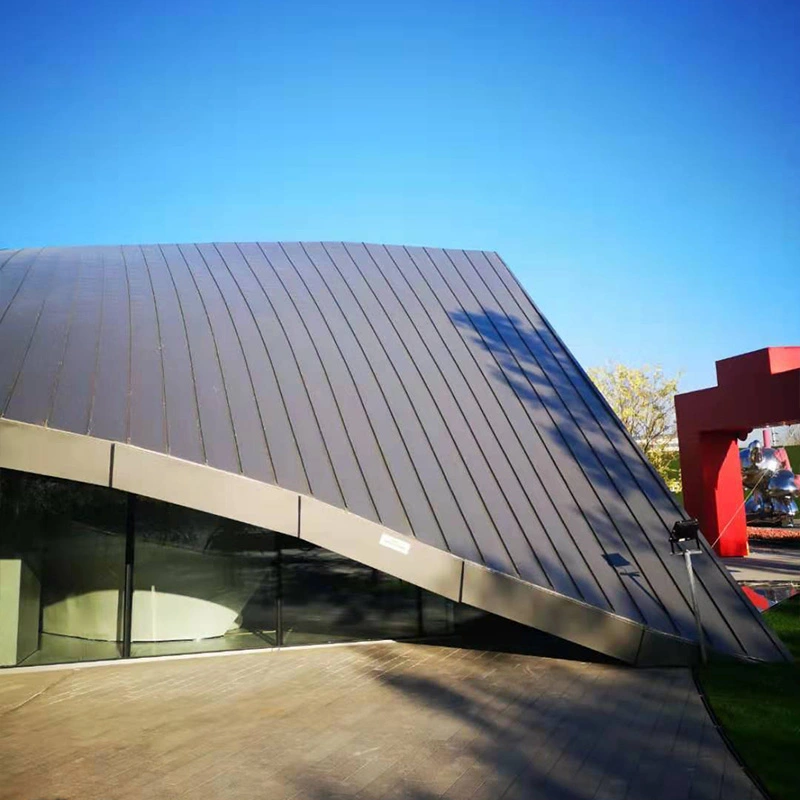

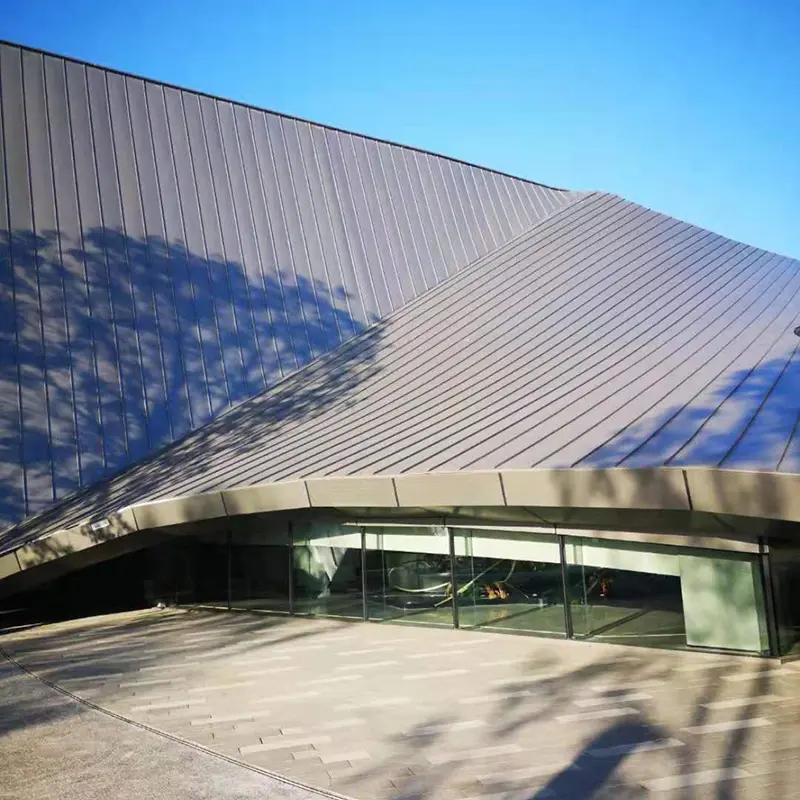

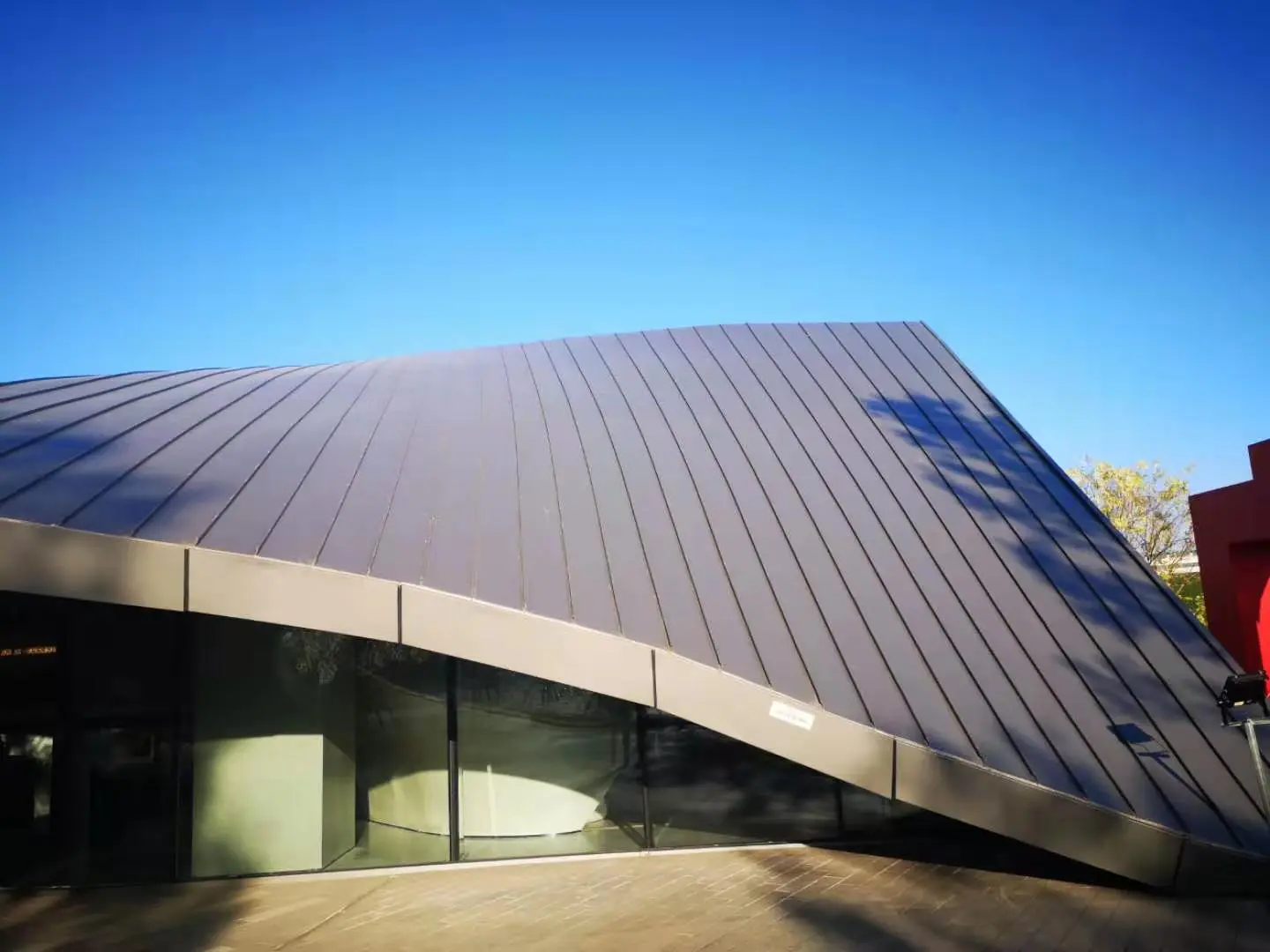

تشكل الألواح الزخرفية للأسقف المعدنية الطبقة المرئية الخارجية لنظام السقف المعدني، ويتم تركيبها بشكل منفصل عن طبقة العزل المائي. تتم معالجة العزل المائي من خلال لوحة السقف الهيكلية الموجودة أسفلها، بينما تعبر اللوحة الزخرفية عن الشكل المعماري وتوفر فوائد ثانوية مثل التظليل وتحسين الصوت وحماية غشاء العزل المائي. تقوم شركة SENBO بتزويد هذه اللوحات بشهادات المواد وسجلات فحص الأبعاد، ويقدم فريق المشروع الدعم الفني لتخطيط اللوحة وتسلسل التثبيت.
يعتمد اختيار مادة الألواح الزخرفية على الشكل المطلوب والوزن ومقاومة الطقس. يتم استخدام الخيارات التالية بشكل شائع:
بالنسبة لألواح الألمنيوم المعمارية، يوصى باستخدام طلاء الفلوروكربون PVDF. يجب أن يكون محتوى الراتينج 70% على الأقل، ويجب أن يتوافق سمك الطلاء مع YS/T 429.2. يوفر PVDF مقاومة قوية للأشعة فوق البنفسجية ويحافظ على ثبات اللون لأكثر من 20 عامًا مع الحد الأدنى من البهتان أو الطباشير.
يتم عادةً تثبيت الطبقة الزخرفية فوق العزل المائي لإنشاء سقف معدني مزدوج الطبقة. في سقف قاعة المدخل للمرحلة الثانية من مركز الصين الدولي الجديد للمعارض، كان التجميع من الأسفل إلى الأعلى عبارة عن: صفائح من الزنك بقطر 0.8 مم مع طبقات ثابتة كطبقة مقاومة للماء، وغشاء مقاوم للماء، وعزل حراري، ونظام تأطير زخرفي، وسطح اللوحة الزخرفية. هذا الفصل يحافظ على العزل المائي مستقلاً عن الطبقة الجمالية.
| غرض | قيمة | مرجع أو ملاحظة |
|---|---|---|
| المعيار الحاكم | جغج 255-2012 | المواصفات الفنية للأسقف النهارية والأسقف المعدنية |
| مرجع التصميم | 25CJ113-2 | التفاصيل المعمارية للألواح المعدنية (II) |
| آل-المغ-من قوة الشد | 240-285 ميجا باسكال | درجة AA3004 |
| آل-المغ-من قوة الخضوع | ≥190 ميجا باسكال | درجة AA3004 |
| سمك اللوحة | الألومنيوم الصلب: 2.0-3.0 مم؛ ورقة لمحة: 0.6-1.2 ملم | يعتمد على النوع والتصميم |
| نواة قرص العسل | جانب الخلية .59.53 مم؛ الجدار ≥0.07 مم | تقريبا. سداسية منتظمة |
| طلاء | PVDF (مستحسن) أو البوليستر | محتوى راتينج PVDF ≥70% |
| نطاق درجة حرارة الطلاء | -40 درجة مئوية إلى 150 درجة مئوية | فلوروكربون PVDF |
| مقاومة التآكل | 4-6 مرات الصلب المجلفن | طلاء الزنك عالي الأداء |
| طرق التثبيت | التماس الدائم، الخطاف، التجميع الموحد | يعتمد على نوع اللوحة |
استخدمت توسعة مبنى الركاب 5 بمطار دولي رئيسي 267000 متر مربع من الأسقف المعدنية عبر المبنى الرئيسي والساحات وجسور الصعود إلى الطائرة. كانت الألواح الزخرفية عبارة عن صفائح فولاذية عالية القوة بسمك 0.8 مم مع طلاء الزنك عالي المحتوى مما يوفر مقاومة للتآكل من أربعة إلى ستة أضعاف الفولاذ المجلفن القياسي. وظل سطح PVDF مستقرًا بين -40 درجة مئوية و150 درجة مئوية، مما يوفر حماية طويلة الأمد من الأشعة فوق البنفسجية. حصل المشروع على الجائزة الذهبية لهندسة أنظمة التغليف المعدني في حفل توزيع جوائز العلوم والتكنولوجيا لصناعة العزل المائي المعماري لعام 2024.
تغطي المرحلة الثانية من مركز الصين الدولي الجديد للمعارض في بكين حوالي 280 ألف متر مربع من الأسقف المعدنية. استخدم سقف قاعة التسجيل ألواح ألومنيوم بسمك 3 مم مع طلاء PVDF كطبقة زخرفية، مدعومة بإطار أنبوبي مربع من سبائك الألومنيوم. تحت الطبقة الزخرفية، يشتمل السقف على طبقة مقاومة للماء من الفولاذ المشكل بالزنك بسماكة 0.8 مم مع طبقات ثابتة، وطبقتين من الصوف الصخري العازل يبلغ إجماليهما 140 مم بكثافة 160 كجم / م 3، وغشاء TPO، وطبقة ممتصة للصوت من الفولاذ المثقوب. تم تركيب الألواح الزخرفية بشكل مستقل عن العزل المائي، مما يحقق التأثير البصري المطلوب دون المساس بمقاومة الماء.
استخدم مركز Xuzhou Huaihai الدولي للمعارض نظام لوحات زخرفية بارتفاعات متدرجة ومستويات متقاطعة. استخدمت الكورنيش العلوي قشرة ألومنيوم بسمك 3 مم، واستخدمت الكورنيش السفلي ألواح الألومنيوم المركبة بسمك 4 مم. استخدم فريق المشروع Rhino وGrasshopper للنمذجة البارامترية لتحليل الانحناء وتحسين الألواح ذات الرؤوس الأربعة غير المستوية إلى أشكال مسطحة. تم تجميع السقف المزخرف بتركيب وحدات، واجتاز غلاف المبنى الكامل التحقق الهندسي من حيث المتانة والعزل المائي والأداء الحراري والسلامة الهيكلية.
استخدم الموقع الرئيسي للموقع الدائم لمنتدى تشونغ قوان تسون نظامًا غير منتظم من ألواح الألمنيوم المزدوجة المنحنية على شكل قرص العسل بمساحة 6000 متر مربع من مساحة السطح. تم ترتيب أكثر من 1000 مواصفات فريدة للوحات في تكوينات متعددة الطبقات. استخدم هيكل الدعم إطارًا إشعاعيًا على شكل مروحة مع أقواس قابلة للتعديل متعددة الاتجاهات تسمح بالدوران داخل المستوى بمقدار ±15 درجة والتعديل الزاوي بين 75 درجة و105 درجة. تم تجميع لوحتين أو ثلاث ألواح على شكل قرص العسل في وحدة إطارية واحدة في المصنع، ثم تم تركيبها في الموقع كوحدات كاملة. أدى هذا النهج الجاهز إلى تقليل الجدول الزمني للبناء بمقدار الثلث تقريبًا مقارنة بالطرق التقليدية.
طبقة العزل المائي عبارة عن صفائح معدنية مستمرة أو غشاء يمنع دخول الماء. توضع اللوحة الزخرفية فوقها ولا تحتاج إلى أن تكون مقاومة للماء. ويعني هذا الفصل أن الطبقة الزخرفية يمكن أن تكون مثقبة أو منحنية أو مغطاة بألواح دون التأثير على مقاومة السقف للطقس.
يمكن تشكيل الألواح الجانبية المصنوعة من سبائك Al-Mg-Mn إلى أشكال منحنية وغالبًا ما تستخدم للأسقف الملساء أحادية الانحناء. بالنسبة للأسطح المزدوجة المنحنية أو ذات الشكل الحر، تكون ألواح الألومنيوم على شكل قرص العسل أكثر ملاءمة لأنه يمكن تصنيعها في أشكال معقدة وغير مستوية مع الحفاظ على التسطيح.
يجب أن تأتي جميع الألواح لنفس السطح من نفس مجموعة الملف عندما يكون ذلك ممكنًا. إذا كان لا يمكن تجنب دفعات متعددة، فيجب التحكم في اختلاف اللون إلى قيمة ΔE محددة. تميل طلاءات PVDF من نفس نظام الطلاء إلى الحصول على لون ولمعان ثابتين.
نعم، يمكن إضافة ألواح معدنية زخرفية فوق سقف موجود لتغيير المظهر أو تحسين الأداء الحراري، بشرط أن يتحمل الهيكل الحالي الوزن الإضافي. مطلوب تقييم هيكلي قبل المتابعة.
يجب على الموردين تقديم شهادات المواد لسبائك الألومنيوم أو الركيزة الفولاذية، وتقارير سمك الطلاء، وسجلات فحص الأبعاد. بالنسبة للهندسة المعقدة، يجب مراجعة رسومات التصنيع وجداول اللوحات قبل الإنتاج. يجب أن تؤكد فحوصات الاستلام في الموقع أبعاد اللوحة وتشطيب السطح وخلوها من أضرار النقل.
