سنبو لمواد البناءتوفر ألواح الأسقف ذات التماس الدائم كجزء من مجموعة منتجات نظام السقف المعدني. يتم تشكيل هذه الألواح من ملفات معدنية إلى شكل جانبي عالي الضلع ويتم ربطها معًا عن طريق تشابك الحواف الرأسية للألواح المجاورة. يتم استخدامها على نطاق واسع في المباني العامة والمرافق الصناعية واسعة النطاق حيث تتطلب العزل المائي ومقاومة الرياح على المدى الطويل.
إن لوحة التسقيف الدائمة عبارة عن مكون معدني محدد تم إنشاؤه بواسطة ملفات معدنية متدحرجة في مقطع عرضي عالي الضلع. إنها تشكل مجموعة سقف متكاملة من خلال تشابك وقفل الحواف الرأسية للألواح المجاورة.
على عكس الصفائح الفولاذية القياسية التي يتم تثبيتها مباشرة على المدادات بمسامير مخترقة، فإن نظام التماس الثابت يربط الألواح بالمدادات باستخدام مشابك مصنوعة من سبائك الألومنيوم مصممة خصيصًا. وترتكز هذه المقاطع على المدادات. يتم تثبيت الألواح على المشابك، ثم تقوم آلة الربط بربط الحواف الرأسية للألواح المجاورة باستخدام قفل واحد أو قفل مزدوج بزاوية 360 درجة. يؤدي هذا إلى إنشاء اتصال منزلق بين اللوحات والمشابك، بالإضافة إلى ختم متشابك محكم بين اللوحات نفسها.
يعتمد اختيار المواد الأساسية على بيئة التشغيل ومتطلبات المتانة:
صفائح سبائك الألومنيوم والمغنيسيوم والمنغنيز (الدرجات AA3004/3003):يبلغ سمكها عادة 0.7-1.2 مم، مع مقاومة خضوع لا تقل عن 190 ميجا باسكال، وقوة شد 240-285 ميجا باسكال، وكثافة 2.73 جم/سم3. هذا هو حوالي ثلث كثافة الفولاذ. عمر خدمة التصميم يزيد عن 50 عامًا.
صفائح فولاذية من الألمنيوم (المطلية بالزنك والألومنيوم):تقدم 3-5 أضعاف مقاومة التآكل للفولاذ المجلفن القياسي.
صفائح الفولاذ المقاوم للصدأ:مناسبة للمباني العامة الساحلية واسعة النطاق التي تتطلب مقاومة عالية للرياح.

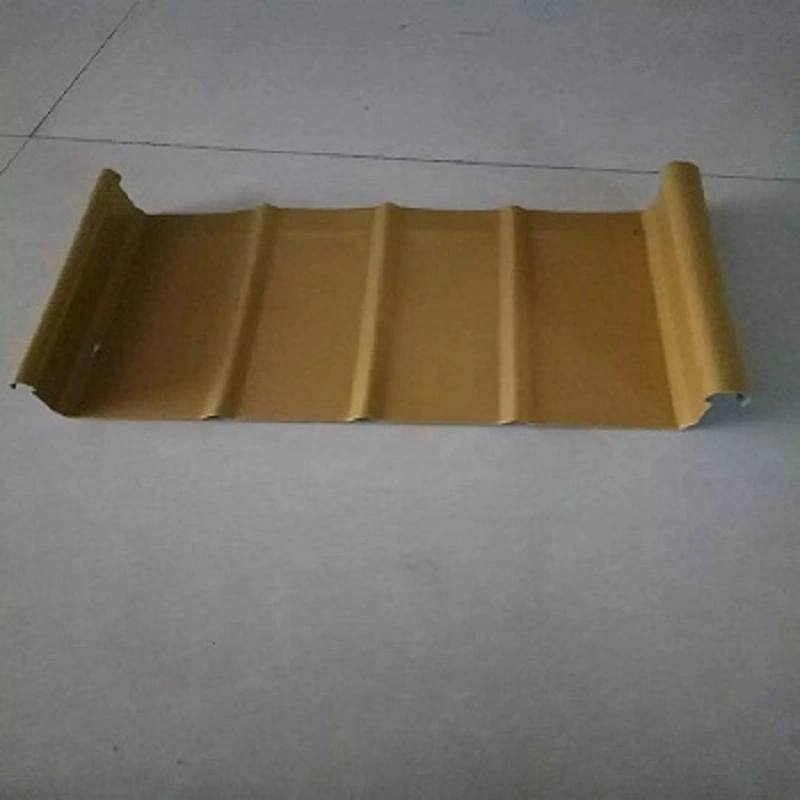

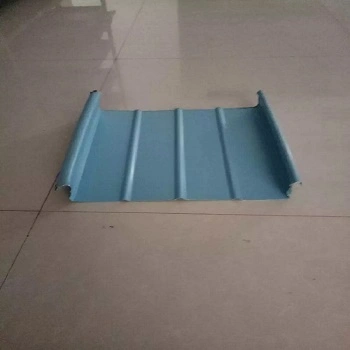

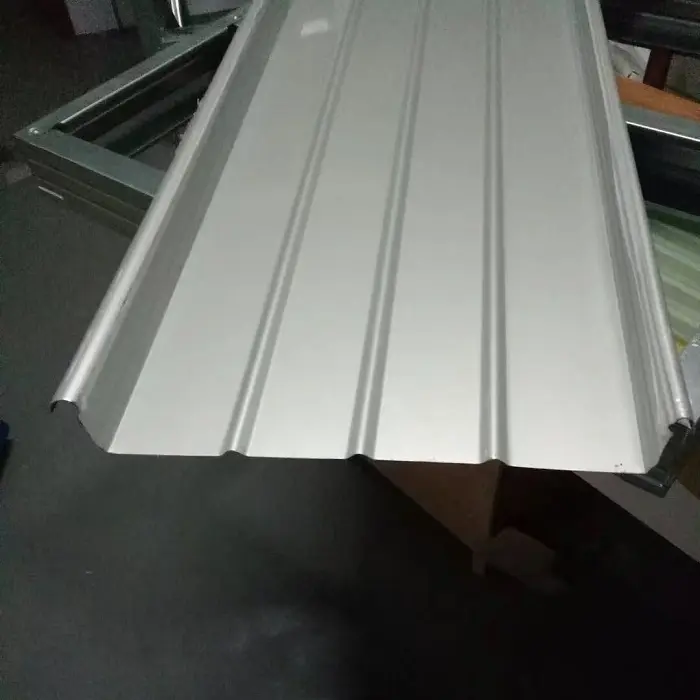

تتضمن ملفات تعريف اللوحة الشائعة YX65-300، وYX65-330، وYX65-400، وYX65-430. يتميز ملف YX65-300 بارتفاع ضلع يبلغ 65 مم وعرض تغطية فعال يبلغ 300 مم. يجب أن تكون الألواح بشكل مثالي مستمرة على طول اتجاه المنحدر بدون وصلات أو وصلات لولبية. يجب ألا يتجاوز طول الألواح الجانبية عمومًا 25 مترًا، ويجب دمج نقاط التحكم في التشوه.
عادةً ما يستخدم نظام التسقيف الدائم الكامل هيكلًا مركبًا متعدد الطبقات. على سبيل المثال، يستخدم مشروع قاعة المعارض "نافذة إلى مستقبل جنوب تايهو" مجموعة سقف تشتمل على لوح أساسي (فولاذ مقطعي)، ولوح عازل من الصوف الصخري، ولوحة سقف التماس الدائمة. وهذا يدمج وظائف الدعم الهيكلي والعزل الحراري والعزل المائي. وبالمثل، يستخدم مشروع منتجع Yaoxue Ice and Snow World للتزلج نظام سقف قائم من الألومنيوم والمغنيسيوم والمنغنيز مدمجًا مع نظام عزل حراري متكامل.
تعد مقاومة الرياح مؤشرًا مهمًا للأداء لأنظمة أسقف التماس الدائمة في المناطق الساحلية ومشاريع المباني العامة واسعة النطاق. كجزء من مشروع الترميم والتعزيز للسقف المعدني لمبنى الركاب رقم 2 في مطار Nanchang Changbei، خضعت لوحة التسقيف المعدنية ذات التماس الثابت HXY-400 لاختبار منهجي من خلال تجارب رفع الرياح واسعة النطاق.
أظهرت النتائج أن استخدام مقاطع التسليح أدى إلى زيادة قدرة تحمل الريح بمقدار 4.18 مرة مقارنة بالألواح التي لا تحتوي على مقاطع. عوامل مثل تباعد المدادة، وقدرة القص لموصلات المدادة، وقوة الانحناء للمدادة نفسها أثرت بشكل مباشر على قدرة رفع الرياح. كشفت الأبحاث التي أجريت على الأسطح المعدنية ذات المسافات المتفاوتة بين المدادات عن وجود علاقة مباشرة بين حمل الفشل النهائي لنظام التماس الدائم وتباعد المدادات. تتوافق النتائج التجريبية مع الاتجاهات التي لوحظت في عمليات المحاكاة العددية، مما يوفر أساسًا لتصميم وبناء أحمال الرياح النهائية.
يلبي نظام التسقيف ذو التماس الدائم متطلبات إحكام الهواء ومقاومة الماء ومقاومة الرياح من خلال استخدام مادة مانعة للتسرب كاملة الطول محقونة مسبقًا داخل الألواح المعدنية وقفل التماس بزاوية 360 درجة. تشكل الألواح وحدة مستمرة على طول المنحدر بدون وصلات أو وصلات لولبية مكشوفة، مما يقلل من مخاطر التسرب المرتبطة بأسقف التثبيت المكشوفة التقليدية، مثل التآكل عند فتحات التثبيت وتدهور مادة مانعة للتسرب.
تعتبر معالجات اللمعان مطلوبة عند جميع الوصلات حيث تلتقي ألواح الأسقف بجدران الواجهة أو الهياكل البارزة من خلال السقف. يتم تطبيق مواد الختم على مفاصل اللفة. يلزم الربط الآمن باستخدام مادة مانعة للتسرب من السيليكون عند التداخل بين وميض القاعدة واللوحة، بينما يتم استخدام شرائط منع التسرب الرغوية بين اللمعان العلوي واللوحة، وكذلك بين حافة الحافة واللوحة.
يعد التمدد الحراري وانكماش المواد المعدنية تحت تقلبات كبيرة في درجات الحرارة ظاهرة فيزيائية متأصلة. يسمح الاتصال المنزلق بين ألواح السقف ذات التماس الثابت ودعاماتها الثابتة للألواح بالتمدد والتقلص بحرية على طول المنحدر استجابة لتقلبات درجات الحرارة، وبالتالي استيعاب الضغط الحراري.
في حين أن طول الألواح الجانبية يجب ألا يتجاوز 25 مترًا، إلا أنه يجب إنشاء نقاط تحكم مناسبة للتشوه لتوجيه اتجاه التمدد والانكماش. وهذا يمنع انبعاج اللوحة أو انفصالها عن موصلات الدعم. تتيح هذه الخاصية أيضًا استخدام أطوال لوحة واحدة تصل إلى 35 مترًا أو أكثر، مما يقلل من عدد التداخلات العرضية.
تم استخدام نظام ألواح السقف ذات التماس الدائم FLEX-LOK 400 في السقف المعدني المنحني ذو الامتداد الكبير (99 مترًا و72 مترًا) لمشروع المرحلة الثالثة من مركز Xiamen للمؤتمرات والمعارض. يشتمل النظام على مدادات مجلفنة عالية القوة، وألواح سقف متماسكة، وألواح أرضية هيكلية. لقد ثبت أنه يوفر مقاومة لرفع الرياح والتآكل، فضلاً عن أداء العزل المائي والحراري.

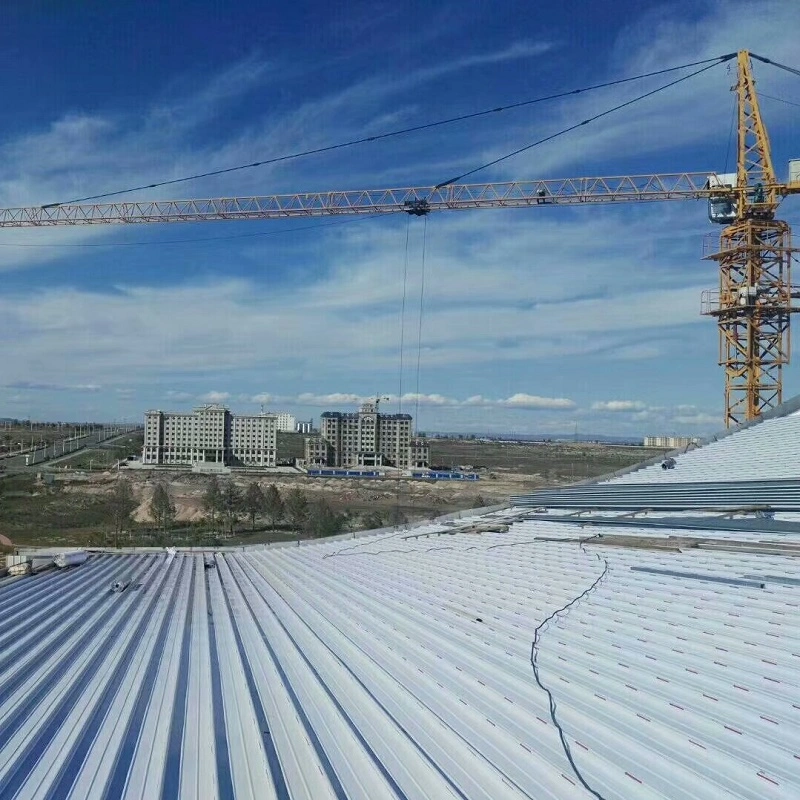

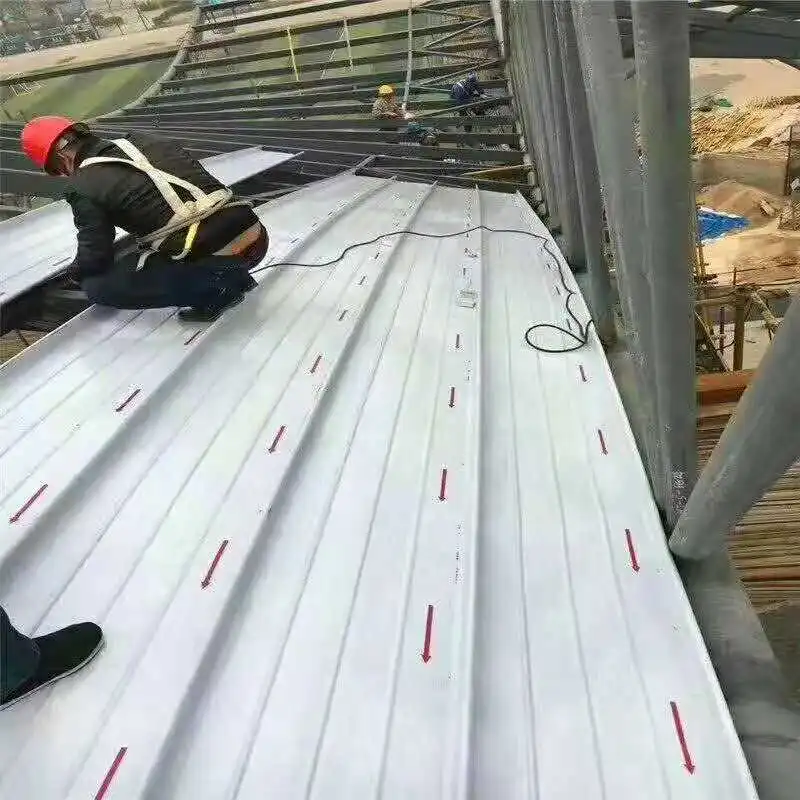

أثناء عملية البناء، تم تشكيل ألواح السقف في الموقع، وتم تركيب المكونات في اتجاه بعيدًا عن الرياح السائدة. تم فرض متطلبات تحديد المواقع الصارمة لتركيب الوصلات التفصيلية. وبالمثل، تم تطبيق نظام التسقيف المصنوع من الألومنيوم والمغنيسيوم والمنغنيز بنجاح على الهيكل الفولاذي المنحني المعقد لمشروع قاعة المعارض "نافذة إلى المستقبل" في جنوب تايهو.
يتم دعم بناء وتركيب ألواح السقف ذات التماس الدائم من خلال نظام المعايير. وفقًا للمواصفات الفنية JGJ 255-2012 (المواصفات الفنية للأسقف النهارية والأسقف المعدنية)، هناك انحرافات مسموح بها محددة بوضوح لجودة التثبيت: انحراف قدره 5-7 مم في ملاءمة المكونات الطولية المستمرة (مع عتبة 35 مترًا) وانحراف +20/+30 مم في منحدر السقف المعدني (مع عتبة 50 مترًا).
يوفر الأطلس القياسي الوطني 24CJ113-1 (التفاصيل المعمارية للألواح المعدنية (الجزء الأول): نظام التسقيف المعدني ذو التماس القائم بزاوية 360 درجة) رسومات إنشاءات تفصيلية لجميع نقاط الاتصال، بدءًا من وصلات الألواح إلى المزاريب وشرائط ضوء النهار وأجهزة التهوية وموصلات الحماية من الصواعق.
تعتمد المعلمات التالية على الإنتاج القياسي والمعايير الوطنية ذات الصلة. التخصيص متاح لتلبية متطلبات المشروع المحددة.
| مؤشر الأداء | المعلمة/المواصفات | قياسي / ملاحظات |
|---|---|---|
| المعايير المعمول بها | غيغابايت 50345، جغج 255-2012 | الكود الفني لهندسة التسقيف؛ المواصفات الفنية للأسقف النهارية والأسقف المعدنية |
| مرجع التصميم | 24CJ113-1 | تفاصيل البناء لأنظمة الأسقف المعدنية الملحومة بزاوية 360 درجة |
| المواد الأساسية | سبائك المغنسيوم (AA3004/3003) / الفولاذ المطلي بالزنك / الفولاذ المقاوم للصدأ | تم التحديد بناءً على بيئة التشغيل |
| آل-المغ-من سمك | 0.7-1.2 ملم | 0.9 ملم شائع الاستخدام |
| قوة الخضوع للمغنيسيوم | ≥190 ميجا باسكال | قوة الشد: 240-285 ميجا باسكال |
| ملف تعريف نموذجي | YX65-300/330/400/430 | ارتفاع الضلع: 65 ملم |
| الحد الأقصى لطول اللوحة | ≥25 م (موصى به) | نقاط التحكم في توجيه التشوه مطلوبة |
| طول اللفة مزراب | ≥150 مم (≥200 مم إذا لم يكن هناك مزراب طنف) | لكل متطلبات JGJ 255-2012 |
| ارتفاع وامض | ≥250 مم (الحد الأدنى لمتطلبات الكود) | غيغابايت 50693-2011 |
| مقاومة رفع الرياح | يؤدي التعزيز بالمشابك إلى زيادة السعة بمقدار 4.18x | تم التحقق منه من خلال اختبار واسع النطاق في مطار تشانغبي |
1. العزل الهيكلي بدون فتحات تثبيت.لا توجد براغي تخترق سطح اللوحة. يعمل الاتصال المتشابك الملحوم بزاوية 360 درجة جنبًا إلى جنب مع مادة مانعة للتسرب المحقونة مسبقًا بشكل مستمر على تقليل مخاطر التسرب المرتبطة بفتحات التثبيت.
2. مقاومة الرياح يمكن التحقق منها وقابلة للتعديل.يؤكد اختبار رفع الرياح على نطاق واسع أن مقاطع التسليح يمكن أن تزيد من قدرة تحمل الحمولة بمقدار 4.18 مرة. تؤثر عوامل مثل تباعد المدادات وسعة تحميل الموصل بشكل مباشر على أداء مقاومة الرياح للسقف.
3. التمدد والانكماش الحراري التكيفي.تسمح المقاطع المنزلقة للألواح بالتمدد والتقلص بحرية على طول المنحدر. تضمن نقاط التحكم في توجيه التشوه حدوث الحركة في الاتجاه المقصود، مما يمنع انبعاج اللوحة أو انفصالها.
4. خيارات المواد المتنوعة.تتوفر سبائك الألومنيوم والمغنيسيوم والمنغنيز (عمر الخدمة أكثر من 50 عامًا)، والفولاذ المطلي بالزنك، والفولاذ المقاوم للصدأ لتناسب مختلف البيئات المسببة للتآكل ومتطلبات المشروع.
5. دعم شامل للمعايير.يتم دعم التصميم والتفاصيل الهيكلية وقبول التثبيت بواسطة GB 50345 وJGJ 255-2012 والأطلس القياسي الوطني 24CJ113-1.
لتصميم مقاوم للرياح:يؤثر التباعد بين المدادات ونوع المشبك بشكل كبير على قدرة رفع الرياح. وينبغي استخدام اختبارات واسعة النطاق أو حسابات هندسية للتحقق من التكوين المحدد. قد تكون هناك حاجة إلى مقاطع تقوية في المناطق ذات الرياح العاتية.
لتطبيقات اللوحة الطويلة:إذا تجاوز طول اللوحة 25 مترًا، قم بتضمين نقاط التحكم في التشوه لتوجيه الحركة الحرارية. تأكد من أن تفاصيل المقطع المنزلق تسمح بنطاق الحركة المتوقع دون ربط.
للبيئات المسببة للتآكل:حدد المادة الأساسية وفقًا لظروف التعرض. تعتبر سبائك Al-Mg-Mn والفولاذ المقاوم للصدأ مناسبة للأجواء الساحلية أو الصناعية. التحقق من توافق الطلاء مع العوامل البيئية المحلية.

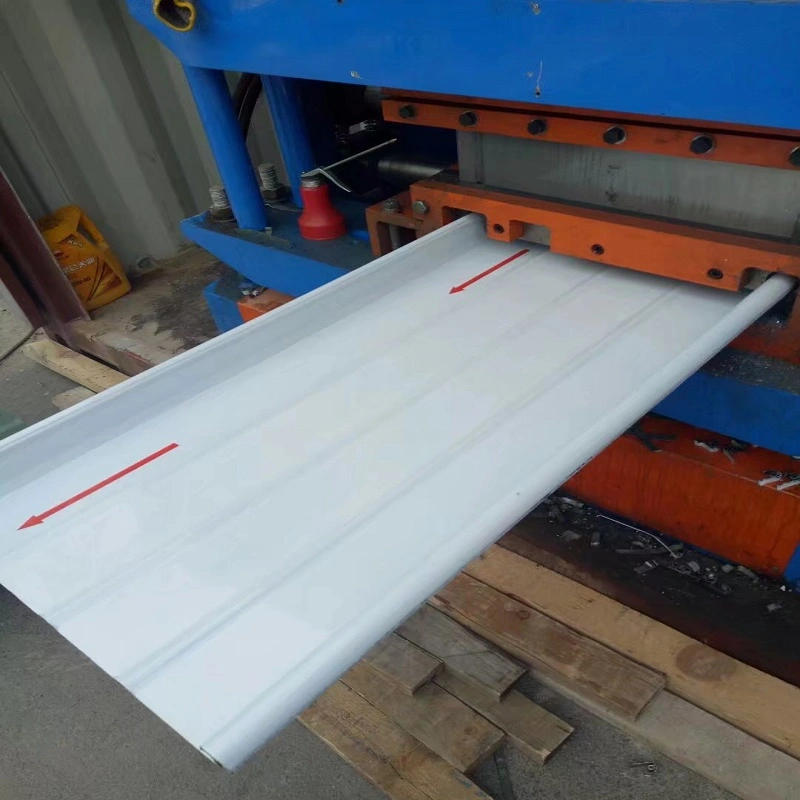

أثناء التثبيت:يتم عادةً تشكيل الألواح في الموقع أو في المصنع. تأكد من إجراء عملية الإغلاق باستخدام معدات معايرة. قم بتركيب الألواح في اتجاه بعيدًا عن الرياح السائدة حيثما أمكن ذلك. تأكد من وضع جميع الحشوات والمواد المانعة للتسرب بشكل صحيح قبل التثبيت.
1.أنظمة الأسقف المعدنية لمراكز النقل الكبيرة مثل محطات المطارات ومحطات السكك الحديدية عالية السرعة.
2.الأسقف المعدنية للمباني العامة واسعة النطاق بما في ذلك الملاعب ومراكز المعارض والمسارح.
3.أسقف للهياكل الفولاذية المنحنية أو المعقدة الشكل ذات الامتداد الكبير، مع توفر إمكانيات التقويس والانحناء.
4.تتطلب المباني المقامة في المناطق الساحلية المعرضة للأعاصير معدلات عالية لمقاومة الرياح، وذلك باستخدام تدابير تقوية المشبك عند الحاجة.
يتم تثبيت الألواح التقليدية من خلال سطح اللوحة باستخدام مسامير، مما يؤدي إلى إنشاء نقاط اختراق يمكن أن تصبح مسارات تسرب بمرور الوقت. تستخدم ألواح التماس الدائمة مشابك مخفية ومفاصل ملحومة ميكانيكيًا، لذلك لا توجد أدوات تثبيت مكشوفة. وهذا يقلل من خطر دخول الماء ويسمح بالحركة الحرارية من خلال اتصال منزلق.
بالنسبة للبيئات الساحلية أو شديدة التآكل، يوصى عادةً باستخدام سبائك الألومنيوم والمغنيسيوم والمنغنيز أو الفولاذ المقاوم للصدأ. توفر سبيكة Al-Mg-Mn مقاومة جيدة للتآكل وعمر خدمة طويل، بينما يوفر الفولاذ المقاوم للصدأ قوة أعلى للتصميمات المقاومة للرياح. يمكن استخدام الفولاذ المطلي بالزنك في ظروف أقل عدوانية.
يتم ربط الألواح بالهيكل من خلال مقاطع تسمح بالحركة على طول اللوحة. وهذا يعني أن الألواح يمكن أن تتوسع وتتقلص دون الضغط على أدوات التثبيت أو التسبب في تعليب الزيت. قد تكون هناك حاجة إلى نقاط التحكم في التشوه على الألواح الطويلة لتوجيه الحركة ومنع الالتواء.
نعم. يمكن تشكيل الألواح ثم تقويسها لتتبع أشكال السقف المحدبة أو المقعرة. استخدمت مشاريع مثل مركز شيامن للمؤتمرات والمعارض أنظمة التماس الدائمة للأسقف المنحنية ذات الامتداد الكبير. تعتمد قدرة التقويس المحددة على المظهر الجانبي وسمك المادة.
يوفر JGJ 255-2012 تفاوتات التثبيت، بما في ذلك انحراف قدره 5-7 مم للمكونات الطولية المستمرة وانحراف +20/+30 مم لمنحدر السقف. يوفر الأطلس القياسي الوطني 24CJ113-1 رسومات اتصال مفصلة. عادة ما يتم التحقق من ضيق المياه عن طريق الفحص البصري، وإذا لزم الأمر، عن طريق اختبارات الخراطيم أو البرك.
