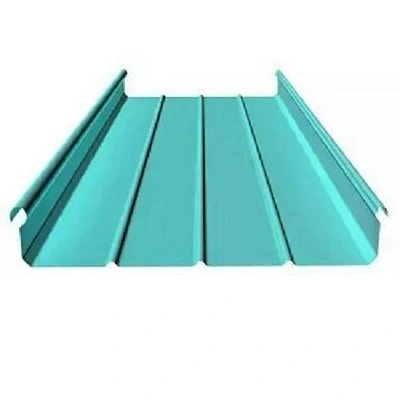

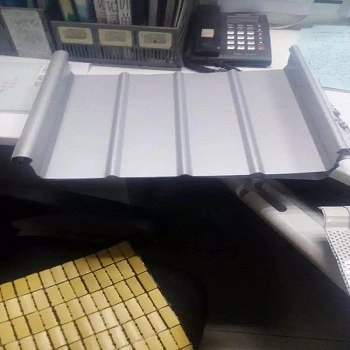

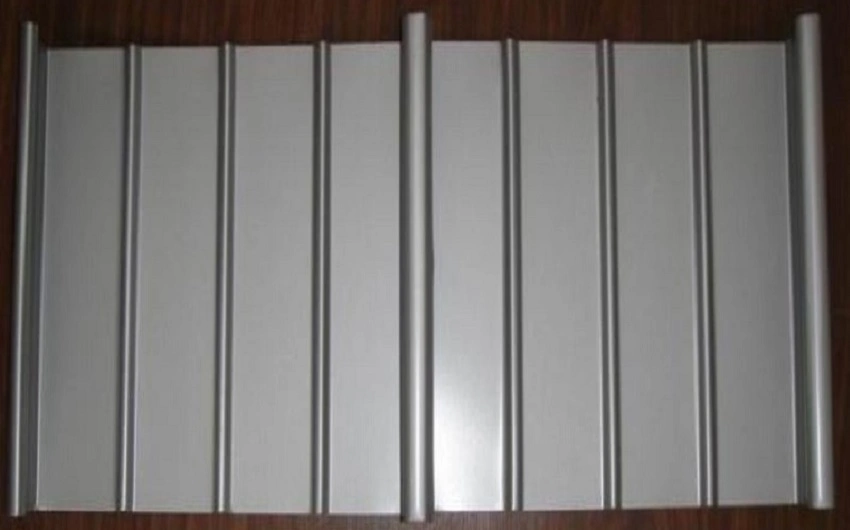

ألواح معدنية من الألومنيوم والمغنيسيوم والمنجنيز للأسقف المعمارية وتكسية الجدران، مصنوعة من سبائك الألومنيوم والمغنيسيوم والمنجنيز من سلسلة AA3004. تحتوي السبيكة على حوالي 1.0% إلى 1.5% منجنيز، و0.8% إلى 1.3% مغنيسيوم، وكميات صغيرة من السيليكون والنحاس، والتوازن من الألومنيوم. توفر هذه التركيبة مزيجًا مفيدًا من الوزن المنخفض، والقوة الكافية، ومقاومة التآكل، وهي متوافقة مع معدات اللحام والتشكيل القياسية. تزود SENBO هذه الألواح بالفحوصات الواردة على درجة السبائك، وسمك الصفائح، وجودة الطلاء، ويتم مراقبة خطوط التشكيل للتأكد من دقة المظهر الجانبي.

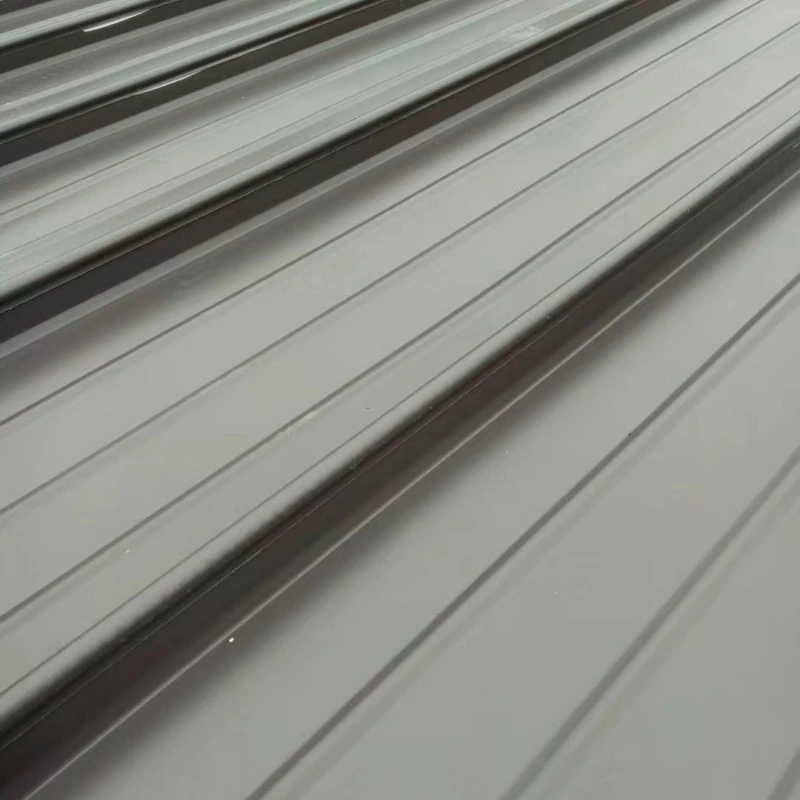

يتم تخصيص الألواح على نطاق واسع للمباني العامة الكبيرة مثل محطات المطارات ومحطات السكك الحديدية عالية السرعة والملاعب الرياضية ومراكز المعارض. يتلقى السطح طلاءًا مسبقًا، عادةً ما يكون PVDF مع محتوى راتينج الفلوروكربون أعلى من 70٪، مما يوفر تناسق اللون ومقاومة الطقس. يعتمد نظام التسقيف على شكل التماس الدائم مع مقاطع T المنزلقة. تثبت المشابك الألواح بشكل آمن مع السماح بالحركة الحرارية، ويخلق قفل التماس وصلة مقاومة للماء دون الاعتماد على مانع التسرب.
| غرض | قيمة | مرجع أو ملاحظات |
|---|---|---|
| درجة المواد الأساسية | AA3004 (AlMg1Mn1) | منغنيز 1.0%-1.5%، ملغم 0.8%-1.3%، ألومنيوم متوازن |
| سمك مشترك | 0.7-1.2 ملم | صفائح مموجة متاحة حتى 0.6 ملم |
| الملفات الشخصية المشتركة | YX65-300/400/430/500، YX25-300/330/430 | أنظمة التماس الدائمة. الملفات الشخصية المخصصة المتاحة |
| كثافة | 2.73 جم/سم3 | حوالي ثلث الصلب |
| قوة الشد | 240-285 ميجا باسكال | AA3004 H36/H46 المزاج |
| قوة العائد | ≥190 ميجا باسكال | الحد الأدنى المحدد |
| استطالة | ≥3% | عند الاستراحة |
| معامل التمدد الخطي | 0.000023 / درجة مئوية | نطاق 20-100 درجة مئوية |
| تصنيف النار | الفئة أ1 | غير قابلة للاحتراق |
| عمر خدمة التصميم | > 50 سنة | ضمان الطلاء 15-20 سنة |
| المعايير ذات الصلة | غيغابايت 50345، غيغابايت 50207، إن 573-3 | المراجع الوطنية والدولية |
تبلغ كثافة الألومنيوم 2.73 جم/سم3، أي ما يقرب من ثلث كثافة الفولاذ. تُظهر سبيكة AA3004 المستخدمة هنا قوة شد تتراوح من 240 ميجا باسكال إلى 285 ميجا باسكال وقوة إنتاج لا تقل عن 190 ميجا باسكال. تتيح هذه القيم أن يكون نظام السقف أخف من السقف الفولاذي المماثل، مما يقلل الحمل على الهيكل الداعم. في المباني طويلة المدى وأعمال التجديد، يمكن أن يصل توفير الوزن إلى حوالي 30%.
عند تعرضه للهواء، يشكل سطح اللوحة طبقة كثيفة من أكسيد الألومنيوم تعمل على إبطاء المزيد من التآكل. تقاوم السبيكة نفسها هجوم العديد من الأحماض والقلويات، ويضيف طلاء PVDF حاجزًا وقائيًا آخر. تدعم هذه الخصائص عمرًا تصميميًا يتجاوز 50 عامًا للمعدن الأساسي. يحمل نظام الطلاء عادةً ضمانًا لمدة تتراوح من 15 إلى 20 عامًا.

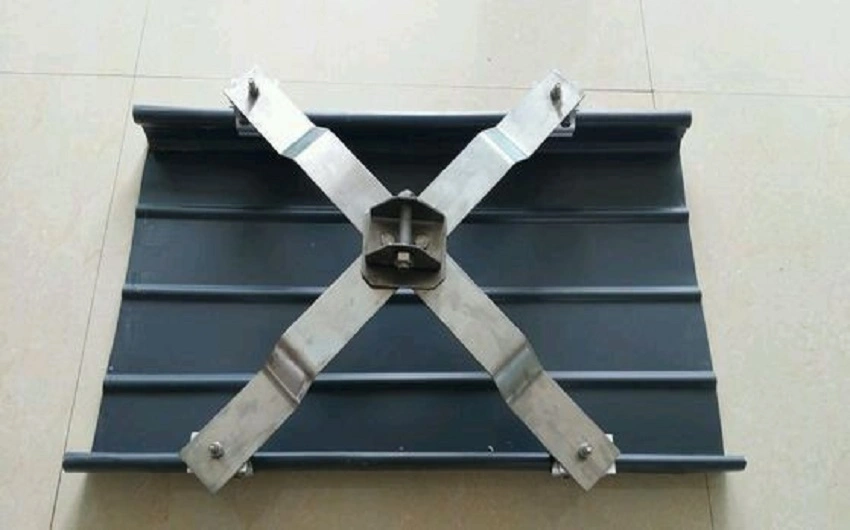

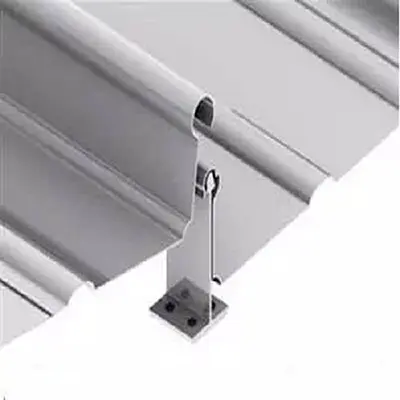

يستخدم ملف التماس الدائم مقاطع T تنزلق على طول منحدر السقف لاستيعاب الحركة الحرارية. يتم تصنيع الألواح مسبقًا وتجميعها في الموقع، مما يقلل من وقت البناء بأكثر من 30٪ ويحافظ على تحمل التثبيت في حدود 3 مم. في محطة Fuping South على خط سكة حديد Xi'an-Yan'an، استخدم السقف الذي تبلغ مساحته 4000 متر مربع نظام قفل ميكانيكي غير مخترق. وكانت النتيجة سطحًا مانعًا لتسرب الماء مع مقاومة جيدة للرياح والقدرة على متابعة الأشكال المعقدة. محطة جاولنج، بمساحة سطح تبلغ 4585 مترًا مربعًا، تم استخدام بناء مركب يتضمن لوحة التماس الدائمة، وطبقة عازلة للماء، وعازل، وحاجز بخار، وطبقة صوتية، وألواح قاعدة مقطعية مطلية بالزن.
يحقق نظام التسقيف تصنيفًا للحريق من الفئة A1. مع نقطة انصهار تبلغ 660 درجة مئوية، يميل الألومنيوم إلى الاحتراق محليًا في النار بدلاً من نشر اللهب عبر السطح، مما قد يساعد في مكافحة الحرائق. للحماية من الصواعق، يمكن أن تعمل الألواح التي يبلغ سمكها 0.7 مم على الأقل مباشرة كأجهزة إنهاء الهواء وفقًا للمواصفة GB 50057. وهذا يلغي الحاجة إلى اختراقات منفصلة للسقف لموصلات الصواعق.
يمكن تشكيل السبيكة إلى ألواح مستقيمة، ومنحنية محدبة، ومقعرة، ومروحة الشكل. وهذا يدعم هندسة السقف أحادية المنحدر، والمنحدر المزدوج، والمنحنية بشكل فردي، والمنحنية بشكل مضاعف. تساعد ليونة المادة أيضًا أثناء عمليات الإغلاق في الموقع.
يجب أن تؤكد شهادات المواد درجة السبائك والخواص الميكانيكية ونوع الطلاء. فحص الأبعاد أثناء عرض لوحة غطاء الإنتاج وارتفاع الضلع والطول. بالنسبة للمشاريع الكبيرة، يمكن اختبار العينات لمعرفة سمك الطلاء والالتصاق. يجب أن يتحقق الاستلام في الموقع من عدد اللوحات والملف الشخصي وحالة السطح قبل التثبيت.
يحتوي AA3004 على منغنيز ومغنيسيوم أعلى من السبائك التجارية الشائعة مثل 3003. وهذا يعطي قوة أفضل ومقاومة للتآكل بينما يظل قابلاً للتشكيل بدرجة كافية لمقاطع التماس الدائمة. يستخدم على نطاق واسع للتسقيف بسبب هذا التوازن.
نعم، يمكن تطبيق نفس المادة ونظام التماس الدائم على تكسية الجدران. قد تختلف أبعاد الملف الشخصي، ويجب التحقق من متطلبات حمل الرياح للجدران بشكل منفصل.
يتم تشكيل الألواح المنحنية عن طريق التشكيل باللف أو الضغط على الكبح إلى نصف القطر المطلوب. يتم تصنيع الألواح المدببة عن طريق قطع الورقة إلى عرض متغير قبل التشكيل. تعتمد حدود التشكيل على شكل اللوحة ودرجة حرارة المادة، لذلك يجب على المورد تأكيد الجدوى في وقت مبكر من التصميم.
عادة ما يتم تضمين طبقة التحكم في البخار في بناء السقف لمنع الهواء الرطب من الوصول إلى العزل والتسبب في التكثيف. تعتمد الطبقات المحددة على استخدام المبنى والمناخ. يجب على مصمم نظام السقف تحديد البناء المناسب.
