سنبو لمواد البناءتقوم بتوريد ألواح الأسقف المقوسة Alu-Mg-Mn كجزء من مجموعة منتجات نظام السقف المعدني. يتم تصنيع هذه الألواح من سبائك الألومنيوم والمغنيسيوم والمنغنيز من سلسلة AA3004 ويتم تشكيلها في مقاطع منحنية وغير قياسية لتلبية المتطلبات المعمارية لهندسة الأسطح المعقدة.

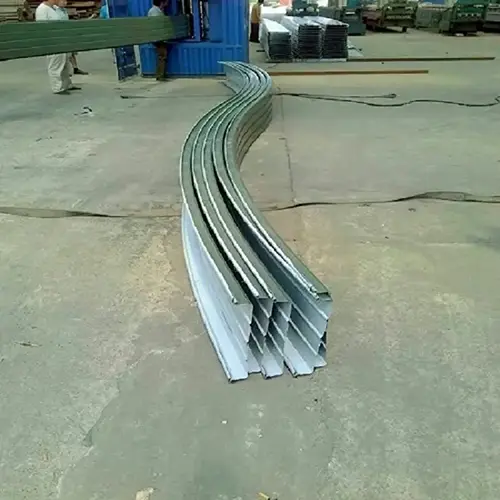

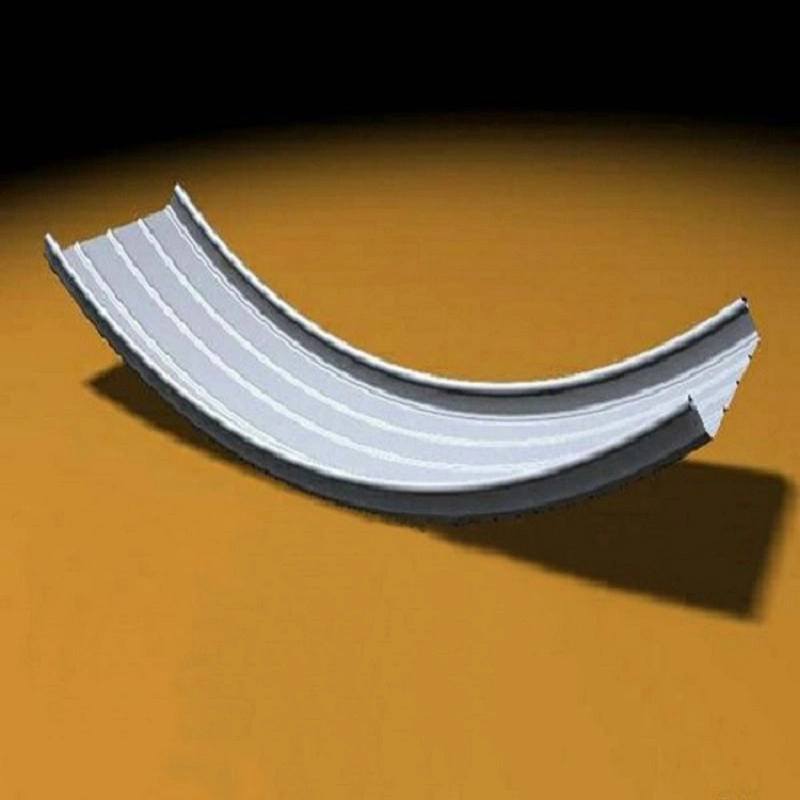

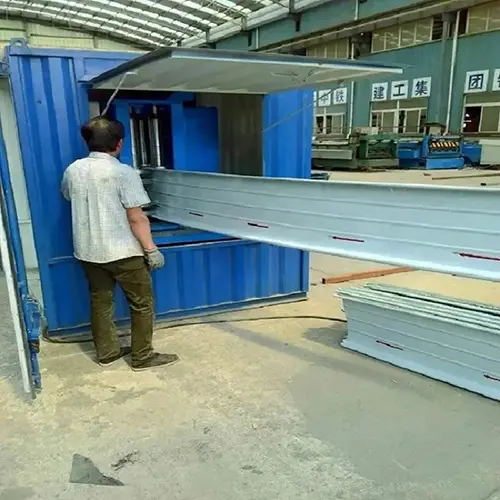

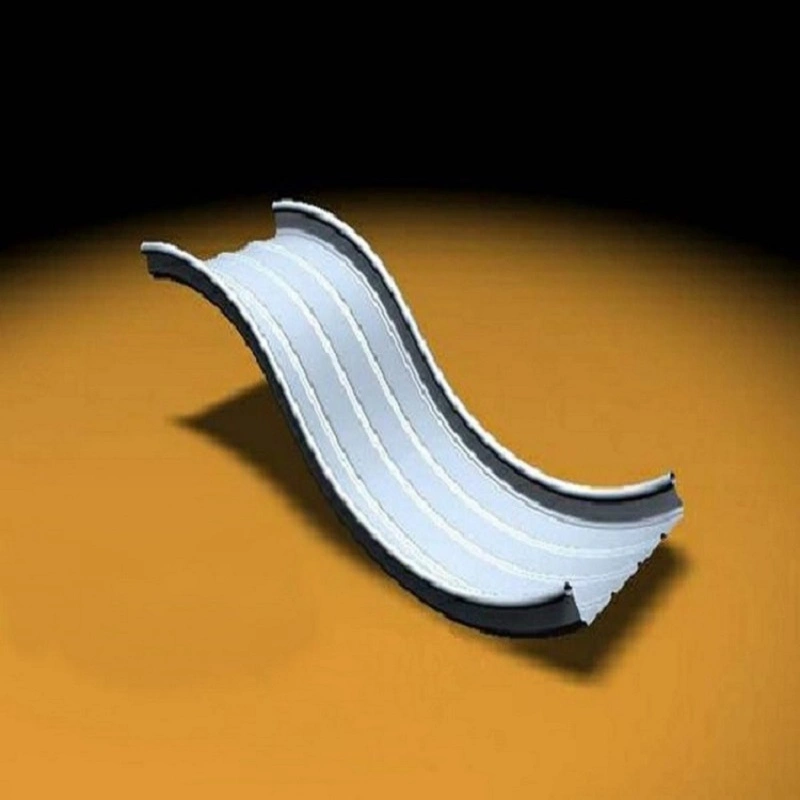

لوح السقف المقوس Al-Mg-Mn عبارة عن لوح جانبي متخصص يتم إنتاجه باستخدام معدات التشكيل بالدلفنة عالية السرعة والدقة. تشتمل تركيبة الركيزة على 1.0%-1.5% منجنيز و0.8%-1.3% مغنيسيوم، بينما يشكل الألومنيوم الباقي. باعتبارها مشتقة من ألواح Al-Mg-Mn ذات التماس الثابت القياسي، تخضع اللوحة المقوسة لعملية تشكيل متخصصة لتحويل الألواح المسطحة إلى أشكال منحنية. وهذا يدعم التصميمات المعمارية الحديثة مثل أشكال الأسقف المقوسة والمنحنية والكروية.
تتضمن الملفات الشخصية المتوفرة نماذج مثل YX65-300، وYX65-330، وYX65-400، وYX65-430، وYX65-500، وYX28-205-820. يمكن أيضًا تخصيص الألواح المروحية والمدببة لتلبية متطلبات المشروع المحددة.
يتم استخدام هذه الألواح على نطاق واسع في أنظمة التسقيف غير القياسية للمباني العامة الكبيرة، بما في ذلك محطات المطارات، الملاعب، ومراكز المؤتمرات والمعارض. تتم معالجة سطح المنتج باستخدام عملية طلاء ما قبل اللف، وهو متوفر بطبقة من الفلوروكربون PVDF، مما يجمع بين الجماليات المعمارية والمتانة.
توفر سبائك الألومنيوم والمغنيسيوم والمنغنيز توازنًا بين القوة والمرونة، مما يجعلها مناسبة لتشكيل أشكال السقف المعقدة مثل الأسطح المنحنية ثلاثية الأبعاد والكروية والمروحية. من خلال تقنيات إنتاج الألواح المنحنية والمروحية المتخصصة، يمكن لهذه الألواح المقوسة تلبية متطلبات التصميم المتنوعة مع الحفاظ على أداء مقاوم للماء.

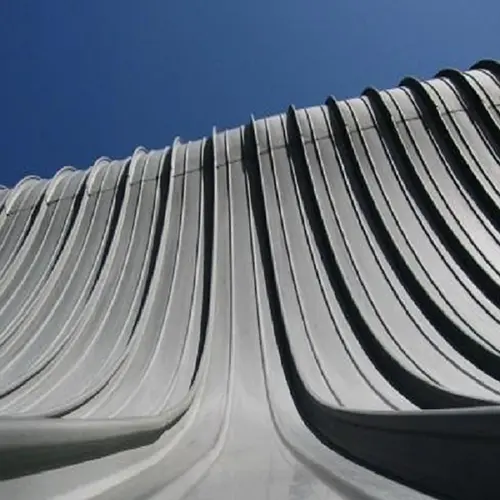

ينطبق هذا المنتج على أشكال معمارية مختلفة، بما في ذلك الأسطح ذات الانحناء الإيجابي أو السلبي، والأسقف المقوسة، والأسقف أحادية ومزدوجة الانحدار، وهياكل السقف المترابطة، والأسقف المائلة، والأسقف المنحنية.
استخدم مشروع المظلة بين المستودعات في مستودع الحبوب Zhangzhou في فوجيان نظام سقف مموج مقوس مغطى بالألمنيوم والمغنيسيوم والمنغنيز. ويمتد الهيكل على 18 مترًا وطوله 108 أمتار، ويغطي مساحة إجمالية تبلغ حوالي 2000 متر مربع.
يتميز السقف بألواح مموجة من الألومنيوم والمغنيسيوم والمنغنيز موديل YT6118 بسماكة 1.2 مم. يبلغ ارتفاع القوس 4.085 مترًا، ونسبة الارتفاع إلى الامتداد 0.23. تم الانتهاء من التثبيت في غضون ستة أيام. تم تصنيع الألواح عن طريق ربط ثلاث وحدات أصغر في وحدة أساسية واحدة، والتي تم بعد ذلك رفعها وتأمينها إلى مكونات فولاذية مدمجة. تم توصيل الوحدات باستخدام طريقة الإغلاق المانعة لتسرب الماء.
تبلغ كثافة الألومنيوم حوالي 2.73 جم/سم3، أي حوالي ثلث كثافة الفولاذ. تظهر ألواح الألمنيوم والمغنيسيوم والمنغنيز قوة خضوع لا تقل عن 190 ميجا باسكال، وقوة شد تتراوح بين 240-285 ميجا باسكال، واستطالة لا تقل عن 3٪. مع الحفاظ على السلامة الهيكلية، فإن هذه الألواح المقوسة تقلل من الحمل الميت لنظام التسقيف.
في مشروع Zhangzhou Grain Depot، استحوذ التصميم على حمولة حية موزعة بشكل موحد تبلغ 0.3 كيلو نيوتن / متر مربع وضغط رياح تصميمي قدره 0.40 كيلو نيوتن / متر مربع على أساس فترة عودة مدتها 10 سنوات.
تتميز الركيزة المصنوعة من سبائك الألومنيوم والمغنيسيوم والمنغنيز بخصائص مقاومة للصدأ. تمنع طبقة الأكسيد السطحية المتكونة بشكل طبيعي الأكسدة والتآكل، بينما توفر مقاومة للأحماض والقلويات. يمكن للألواح المطلية أن تشكل طبقة واقية ذاتية الشفاء في البيئات القاسية، مما يجعلها مناسبة للمناخات الرطبة. عمر خدمة التصميم يزيد عن 50 عامًا، مع ضمان طلاء يتراوح من 15 إلى 20 عامًا.
تعتمد المعلمات التالية على الإنتاج القياسي والمعايير ذات الصلة. التخصيص متاح لتلبية متطلبات المشروع المحددة.
| مؤشر الأداء | المعلمة/المواصفات | ملاحظات / الأساس القياسي |
|---|---|---|
| درجة الركيزة | AA3004 (AlMg1Mn1) | منغنيز 1.0%-1.5%، ملغم 0.8%-1.3%، ألومنيوم متوازن |
| سمك مشترك | 0.7 ملم – 1.2 ملم | |
| الملفات الشخصية المشتركة | YX65-300/330/400/430/500، YX28-205-820 | لوحات على شكل مروحة ومدببة ومنحنية قابلة للتخصيص |
| كثافة | 2.73 جم/سم3 | تقريبا. 1/3 من الفولاذ |
| قوة الشد | 240 - 285 ميجا باسكال | AA3004 H36/H46 المزاج |
| قوة العائد | ≥190 ميجا باسكال | |
| استطالة | ≥3% | |
| عمر خدمة التصميم | > 50 سنة | |
| مرجع معيار المواد | سلسلة GB/T 3880 لصفائح سبائك الألومنيوم | التحقق باستخدام شهادة منتج محدد |

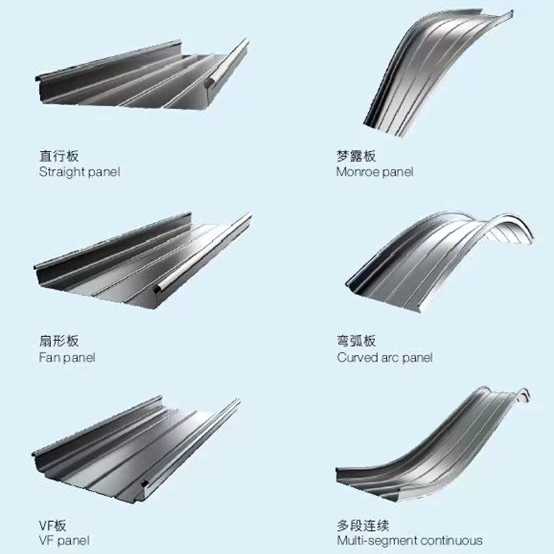

1. تشكيل مرن للتصاميم المعقدة.يمكن معالجة الألواح إلى أشكال غير منتظمة مثل الألواح ذات الشكل المروحي، والمدببة، والمحدبة والمقعرة، والألواح الكروية. وهذا يدعم متطلبات التصميم الشخصية للهندسة المعمارية الحديثة للأسطح المنحنية والأسقف المقوسة.
2. خفيف الوزن مع قوة شد عالية.مع كثافة حوالي ثلث كثافة الفولاذ وقوة شد تزيد عن 240 ميجا باسكال، تلبي الألواح متطلبات الأسقف ذات الامتدادات الكبيرة، بما في ذلك الامتدادات التي تتجاوز 18 مترًا.
3. مقاومة التآكل وعمر الخدمة الطويل.تشكل السبيكة بشكل طبيعي طبقة أكسيد واقية. تم تصميم النظام لعمر خدمة يزيد عن 50 عامًا، مع ضمان طلاء يتراوح من 15 إلى 20 عامًا.

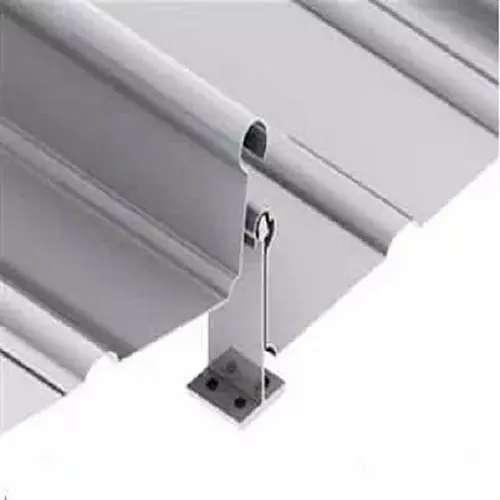

4. العزل المائي الموثوق به من خلال التشابك المعياري.تضمن عملية توصيل التماس المتشابك المعيارية وصلات لوحة محكمة وأداء موثوق للصرف والعزل المائي.
5. المواد القابلة لإعادة التدوير.إن مادة سبائك الألومنيوم قابلة لإعادة التدوير بالكامل، مما يدعم أهداف البناء الأخضر.
للأسقف المنحنية أو الكروية:اعمل مع الشركة المصنعة في وقت مبكر من مرحلة التصميم للتأكد من نصف قطر الانحناء القابل للتحقيق للملف الشخصي والسمك المحدد. تتطلب الألواح المروحية الشكل والمدببة رسومات تنفيذية دقيقة.
للتطبيقات طويلة المدى:تحقق من قدرة امتداد اللوحة مقابل الأحمال المطلوبة. استخدم مشروع مستودع الحبوب في تشانغتشو ألواحًا بسمك 1.2 ملم على مسافة 18 مترًا، ولكن يجب حساب كل مشروع على أساس أحمال الرياح والثلوج المحلية.
بالنسبة للبيئات الساحلية أو ذات الرطوبة العالية:حدد طلاء الفلوروكربون PVDF لتحسين مقاومة الطقس. تأكد من أن درجة الركيزة ونظام الطلاء متوافقان مع ظروف التعرض المتوقعة.
أثناء التثبيت:عادةً ما يتم تصنيع الألواح مسبقًا في وحدات في المصنع ويتم رفعها إلى مكانها. استخدم طريقة الإغلاق المحددة لضمان وصلات مقاومة للماء. اتبع إرشادات الشركة المصنعة للتعامل والرفع والتثبيت لتجنب تلف السطح.
1.أنظمة الأسقف المنحنية والكروية وغير المنتظمة للمباني العامة الكبيرة مثل الملاعب ومراكز المعارض.
2.أنظمة الأسقف والواجهات ذات الشكل المعقد لمحطات المطارات ومحطات السكك الحديدية عالية السرعة.
3.هياكل ذات أسقف مقوسة طويلة المدى، مثل مرافق التخزين والدفيئات الزراعية.
4.أنظمة الأسقف للمباني التاريخية ذات متطلبات التصميم المعماري الفريدة.
عادةً ما تكون ألواح التماس الدائمة القياسية مستقيمة ومثبتة على أسطح مسطحة أو مائلة قليلاً. تخضع الألواح المقوسة لتشكيل إضافي لإنشاء مقاطع منحنية تتبع هندسة السقف المحدبة أو المقعرة أو الكروية. يستخدم كلا النظامين تقنية التماس المتشابكة المماثلة، ولكن الألواح المقوسة مصممة خصيصًا لأشكال السقف غير القياسية.
يعتمد الحد الأدنى لنصف قطر الانحناء على شكل اللوحة، وسمك المادة، ودرجة حرارة السبائك. وينبغي تأكيد ذلك مع الشركة المصنعة أثناء مرحلة التصميم. يمكن أن يساعد تقديم الرسومات الهندسية للسقف مبكرًا في تحديد ما إذا كانت اللوحة المحددة يمكنها تحقيق الانحناء المطلوب دون المساس بالأداء الهيكلي.
نعم. تتميز سبائك الألومنيوم والمغنيسيوم والمنغنيز بمقاومة طبيعية للتآكل، كما يعمل طلاء الفلوروكربون PVDF على تحسين مقاومة الطقس. وهذا يجعل الألواح مناسبة للبيئات الساحلية وعالية الرطوبة. عمر خدمة التصميم يزيد عن 50 عامًا في ظل الظروف العادية.

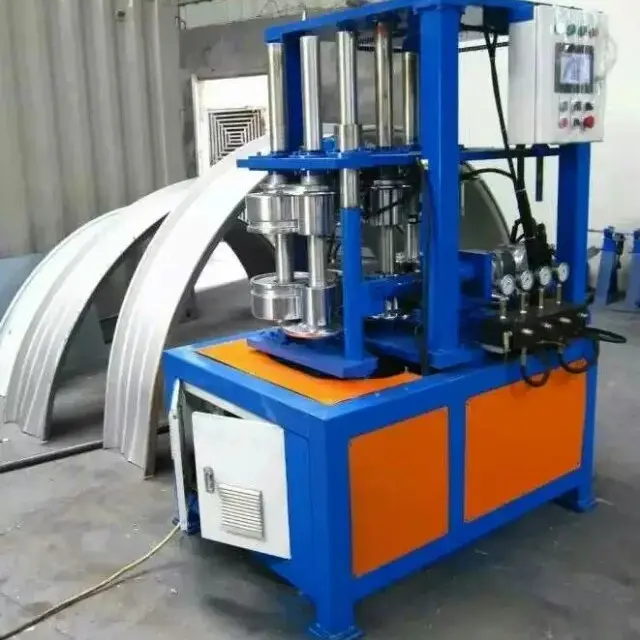

يتم إنتاج الألواح المروحية والمدببة باستخدام معدات تشكيل متخصصة وأدوات مخصصة. يتم تصنيعها عادةً بناءً على الرسومات التنفيذية المستمدة من هندسة السقف. يتم تشكيل كل لوحة بشكل فردي لتتناسب مع وضعها المحدد على السطح المنحني، مما يضمن ملاءمة مناسبة وخياطة مقاومة للماء.
يرجى تقديم الرسومات الهندسية للسقف (بما في ذلك نصف قطر الانحناء)، وملف اللوحة، والسمك، ونوع الطلاء، والكمية، وموقع المشروع. إذا كانت هناك حاجة إلى ألواح على شكل مروحة أو مدببة، فقم بتضمين الرسومات التخطيطية التفصيلية. وهذا يساعد فريقنا على إعداد خطة عرض أسعار وإنتاج دقيقة.
شركة Tianjin SENBO Building Materials Technology Co., Ltd. هي شركة مصنعة لألواح التسقيف المقوسة Al-Mg-Mn، وألواح التسقيف الدائمة، والأنابيب الفولاذية المطلية بالألوان، ومنتجات الأغلفة المعدنية الأخرى. تقع قاعدة الإنتاج الخاصة بنا في منطقة Jinghai للتنمية الاقتصادية، Tianjin، الصين، وهي مجهزة بخطوط إنتاج أوتوماتيكية وعملية فحص الجودة من أربع مراحل. لمزيد من المعلومات حول مصنعنا، والشهادات، وقدرات الاختبار، ومراجع المشروع، يرجى زيارة موقعنامعلومات عناصفحة أواتصل بفريقنا الهندسي.
